滿足用戶 PCIe 數據加速、光纖通信、高速數據交換存儲、視頻圖像采集傳輸處理以及工業控制要求
配套例程及配套資料 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
01. vivado 2017.4 安裝
02. vivado 下 LED 流水燈實驗及仿真
03. vivado 下按鍵實驗
04. vivado 下 PLL 實驗
05. 串口收發實驗
06. 按鍵消抖實驗
07. LM75 溫度測試例程
08. SD 卡讀寫實驗
09. HDMI 彩條輸出
10. AN430 4.3 寸屏彩條輸出
11. 7 寸屏彩條輸出
12. HDMI 輸入輸出環通測試
13. DDR3 讀寫數據測試
14. 擴展內存條讀寫數據測試
15. AN831 錄音與播放實驗
16. SD 卡音樂播放例程
17. 字符 HDMI 顯示
18. 字符 4.3 寸屏顯示
19. 字符 7 寸屏顯示
20. SD 卡圖片 HDMI 顯示
21. SD 卡圖片 4.3 寸 LCD 顯示
22. SD 卡圖片 7 寸 LCD 顯示
23. 雙目攝像頭采集 HDMI 顯示
25. AD9238 波形顯示例程
26. AD7606 波形顯示例程
27. AD / DA 測試例程
28. 125M 多通道 AD 測試例程
29. AD9767 雙通道正弦波產生
30. AD9767 雙通道三角波產生
31. 千兆以太網傳輸實驗
32. AD9238 以太網傳輸例程
33. AD7606 以太網傳輸例程
34. AD9280 以太網傳輸例程
35. 千兆以太網視頻傳輸實驗
36. GTX1.25G 光纖通信測試
37. GTX10G 光纖通信測試
38. GTX10G QSFP 到 4 路 SFP
39. 視頻圖像 GTX 光纖傳輸
40. PCIe 速度測試例程
41. PCIe 之 HDMI 入例程
42. PCIe 之 HDMI 輸出例程
43. PCIe 之 Xdma 接口進階篇
44. PCIe 之 ADC 傳輸例程
45. 萬兆網 UDP 數據通信例程
FL9134 HDMI 套餐
AN831 音頻套餐
光纖套餐
AN9767 采集套餐
AN706 采集套餐
AN9238 采集套餐
視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
●
●
下載器
●
●
●
●
●
●
●
●
FL9134
●
●
●
●
●
●
AN831
●
●
光纖模塊
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
雙目攝像頭
●
●
液晶屏
●
●
套餐配套模塊，點擊了解更多

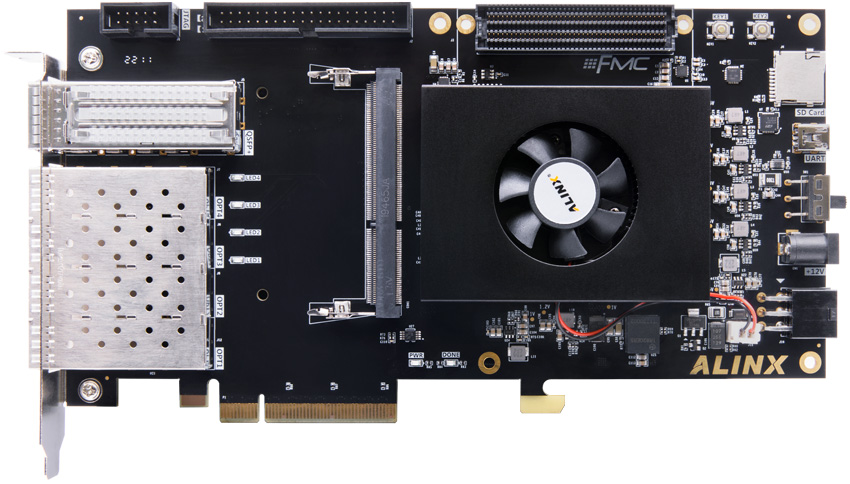

型號
XC7K325T-2FFG900I
PCIe Gen2
X8
邏輯單元
326,080
收發器
16 個 12.5Gb/s max
查找表
50,950
觸發器
407,600
Block RAM
16,020Kb
DSP 處理單元
840
溫度等級
工業級 -40℃-85℃
速度等級
-2
XADC
1 個 12bit 1Mbps AD
DDR3
2GB DDR3，64bit 總線，數據速率 1600Mbps
QSPI Flash
1 片 128Mbit QSPI FLASH，可用作 FPGA 配置文件和用戶數據存儲
晶振
1 個 200Mhz 的差分晶振，給 FPGA 系統提供穩定的時鐘源
1 個可編程的時鐘芯片給 GTX 提供時鐘源，為 PCIE、光纖和 DDR 工作提供參考時鐘
GTX 收發器
芯片16 路 GTX，每路高達 12.5Gb/s，適合光纖通信和 PCIe 數據通信
PCIe x8 接口
1 路標準的 PCIE x8 接口用于和電腦主板的 PCIE 通信，支持 PCI Express 2.0 標準，單通道通信速率可高達 5Gbps
SFP 光纖
4 路高速 SFP 光纖通信接口，每路接收和發送速度高達 10Gb/s
QSFP +光纖
1 路高速 QSFP+光纖通信接口，每路接收和發送速度高達 40Gb/s
內存擴展口
1 個 SODIMM 內存條接口，適用 DDR3 內存條，數據寬度為 64 位
JTAG 口
10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試
溫度傳感器
1 片溫度傳感器芯片 LM75，用于檢測板子周圍環境的溫度
USB 轉串口
1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試
FMC 擴展口
1 個標準 FMC LPC 的擴展口，可接 XILINX 或者我們黑金的各種 FMC 模塊（HDMI 輸入輸出模塊，雙目攝像頭模塊，高速 AD 模塊等）
SD 卡座
1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式
LED
1 個電源指示燈，1 個 DONE 配置指示燈，4 個 FPGA 控制指示燈
按鍵
2 個用戶按鍵，連接到 FPGA 的普通 IO
40 針擴展口
預留 1 個 40 針 2.54mm 間距的擴展口，可接黑金的各種模塊（雙目攝像頭，TFT LCD 屏，高速 AD 模塊等）擴展口包含 5V 電源 1 路， 3.3V 電源 2 路，地 3 路，IO 口 34 路
輸入電壓
+12V 電壓輸入
供電
12V/3A 供電
輸入電流
3A 最大電流
FPGA 開發板
1 塊
散熱風扇
1 個
Mini USB 線
1 根
USB 下載器
1 套
12V 電源
1 個
PCIe 擋板
1 個
尺寸大小
221mm x 120mm
疊層數量
開發板 12 層 PCB 板設計
光纖通信、PCIe 加速、視頻處理、工業控制高速數據傳輸處理

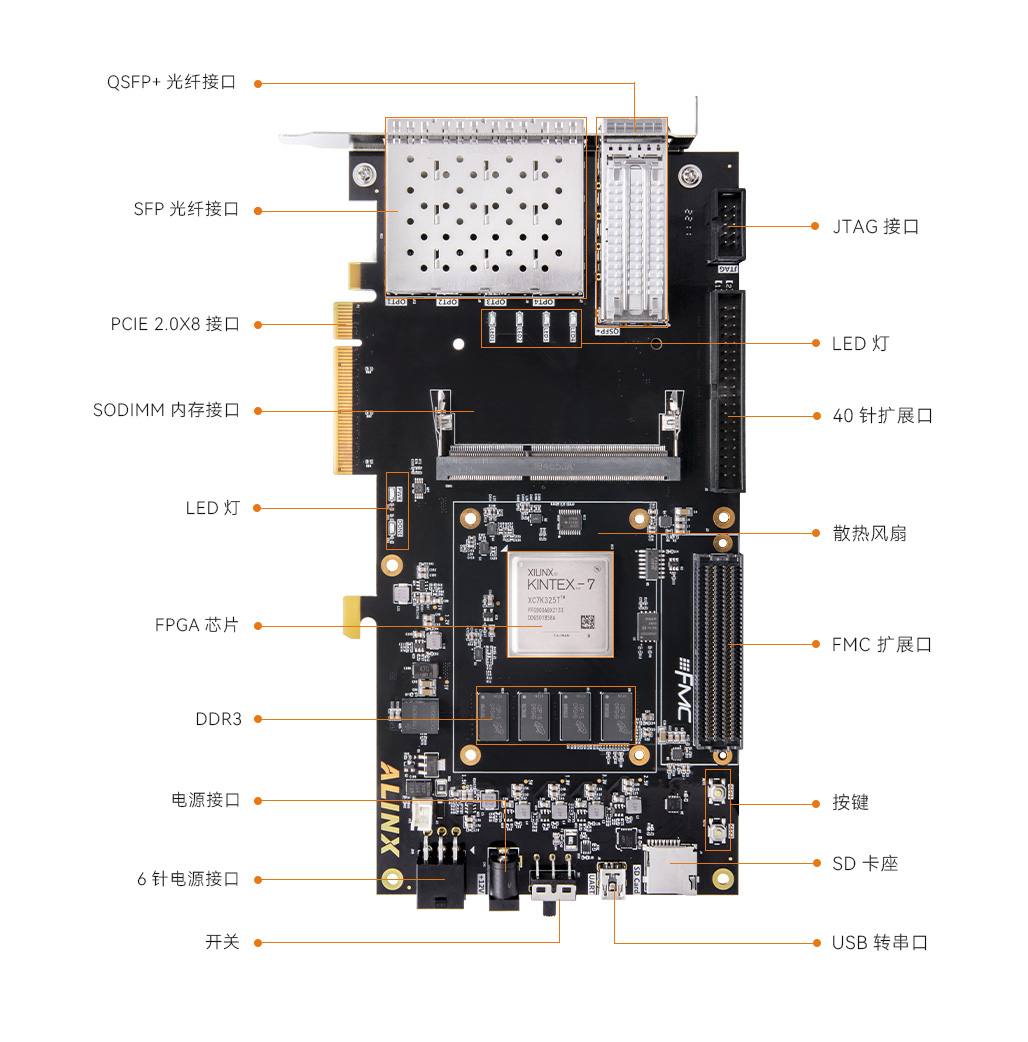

1 個 PCIe x8 接口、4 路 10G SFP 光纖接口、1 路 40G 的 QSPF+ 光纖接口、1 路 UART 串口接口、1 路 SD 卡接口、1 個 FMC 擴展接口、1 個 40 針的擴展口等。
滿足用戶 PCIe 加速數據、光纖通信、高速數據傳輸、視頻圖像采集處理和工業控制的要求。
為高速視頻傳輸交換、高速光纖通信和 PCIe 數據處理的前期驗證和后期應用
驗證 PCIE 解決方案，加快 PCIE 產品開發
通過 FL9134 HDMI 輸入接口采集視頻信號，通過 PCIE 接口上傳到電腦，上位機實時顯示采集到的視頻圖像
上位機抓取電腦桌面的顯示內容，通過PCIE接口發送給 FPGA，FPGA 通過 FL9134 HDMI 接口輸出到顯示器，顯示器同步實時顯示電腦桌面內容
滿足各種 PCIe 高速數據傳輸、視頻圖像處理
適用工業控制、視頻圖像采集高速傳輸處理等
SFP 光纖接口10G 收發器通信眼圖
QSFP+ 光纖接口 40G 收發器通信眼圖
智能識別、醫療安防、車載數碼、工業控制、智能電網
SFP 光纖接口 10G 收發器通信眼圖
擴展開發板的存儲空間和數據帶寬，支持最高 8GB 鎂光 數據速率 800Mbps
內存條需另外購買
AN9767 / AN706 模塊上機展示圖
*信號源輸出的信號連接到 AN9767 模塊通過示波器顯示波形信號
*信號源輸出的信號連接到 AN706 模塊，運行系統進行波形數據繪制，通過開發板的 HDMI 接口顯示到顯示器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
