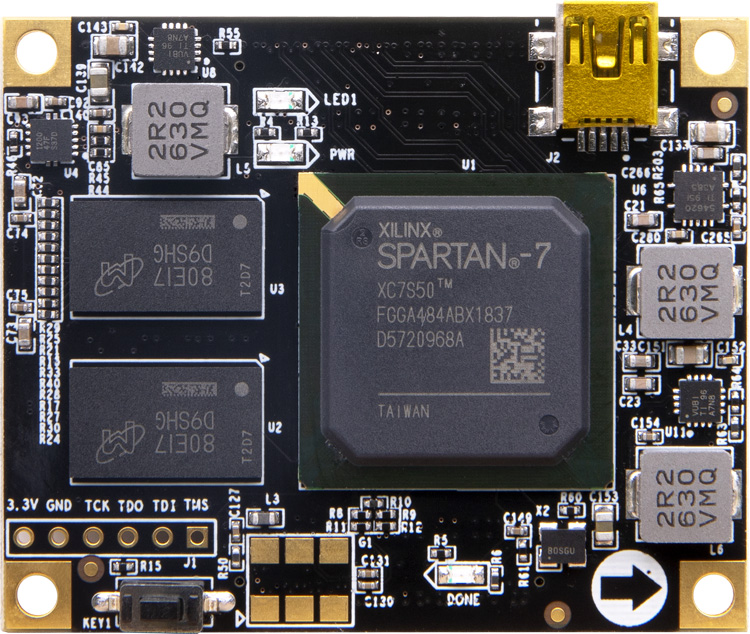

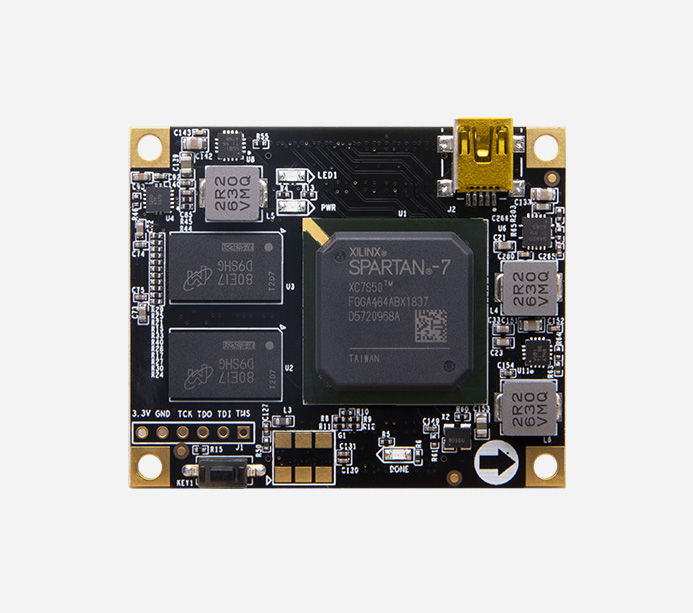

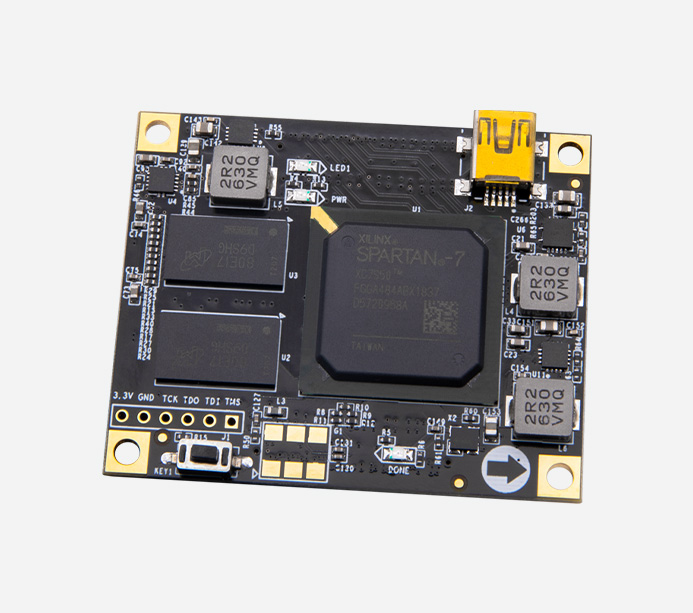

Xilinx Spartan7 FPGA 核心板 XC7S50

核心板

AC7050B

FPGA 型號

XC7S50-1FGGA484I

邏輯單元

52160

DDR3

1GB，數據頻率333.3MHz

觸發器

65200

邏輯單元

52160

DSP 處理單元

120 個

查找表

8150

Block RAM

2700Kb

擴展 IO 數量

114 個

電壓可調 IO

75 個

LVDS 差分對

37 對

溫度等級

工業級

速度等級

-1

工作溫度

-40°C~85°C

QSPI FLASH

1 片 128Mbit，作為 FPGA 系統的啟動鏡像

DDR3

2 個 512MB 共 1GB，32bit 總線

JTAG 接口

用于程序調試和程序固化

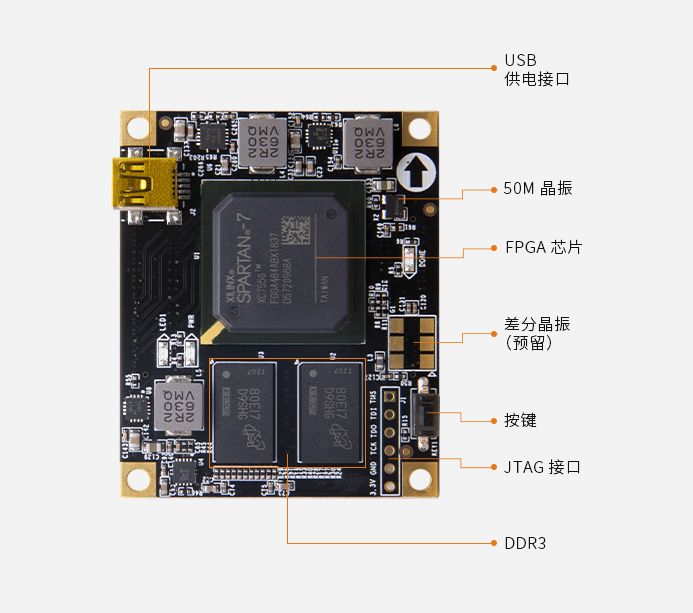

晶振

1 個 50Mhz 有源晶振，給系統提供穩定的時鐘源
1 個預留差分晶振焊接盤位，用戶根據需要安裝不同頻率的時鐘

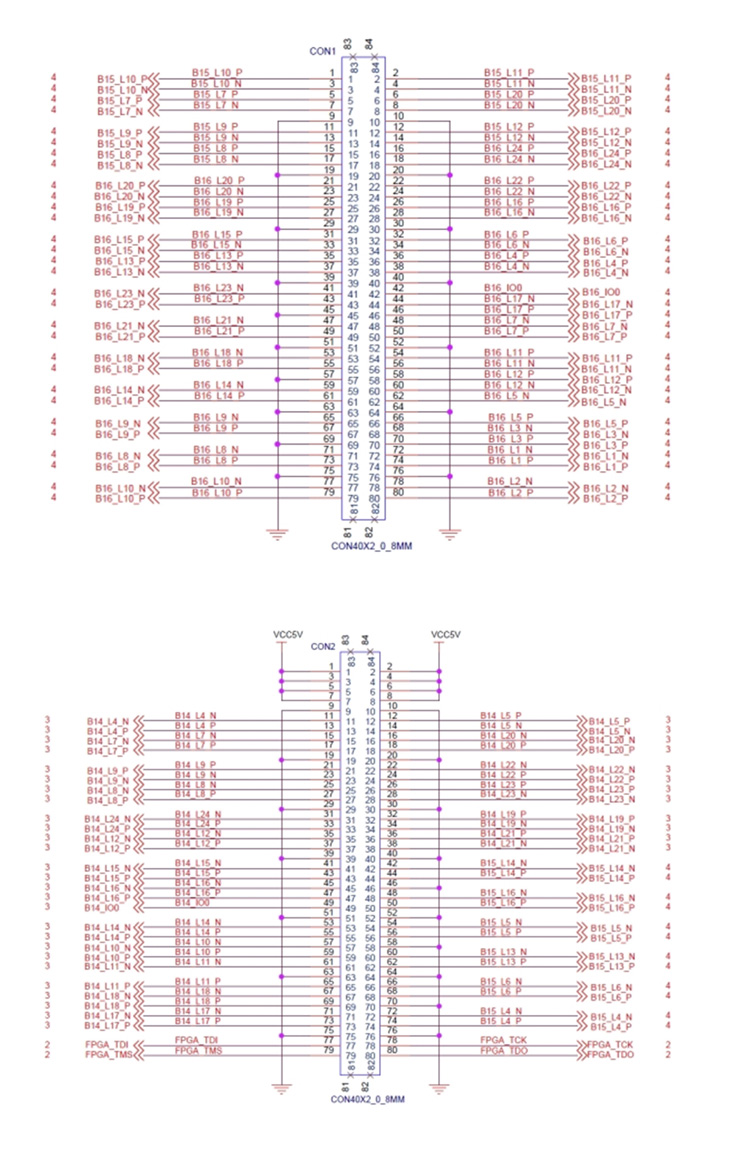

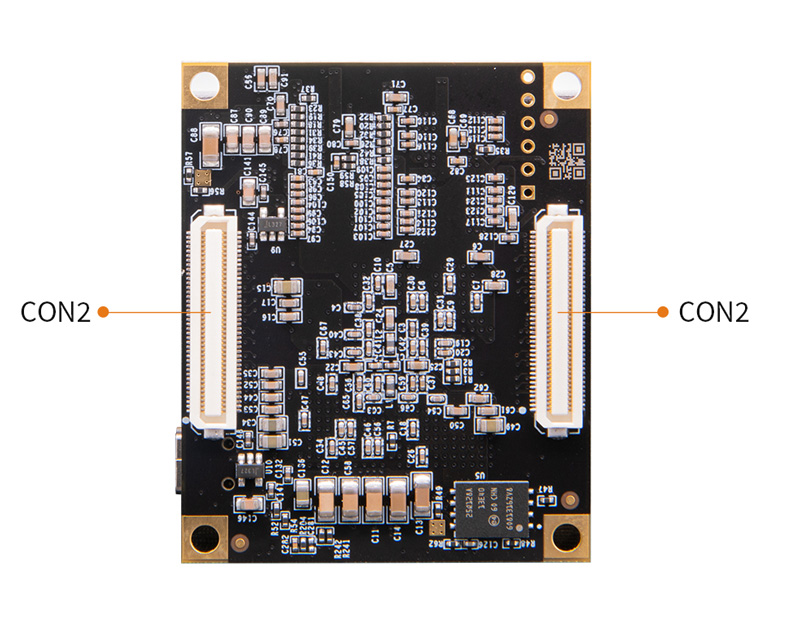

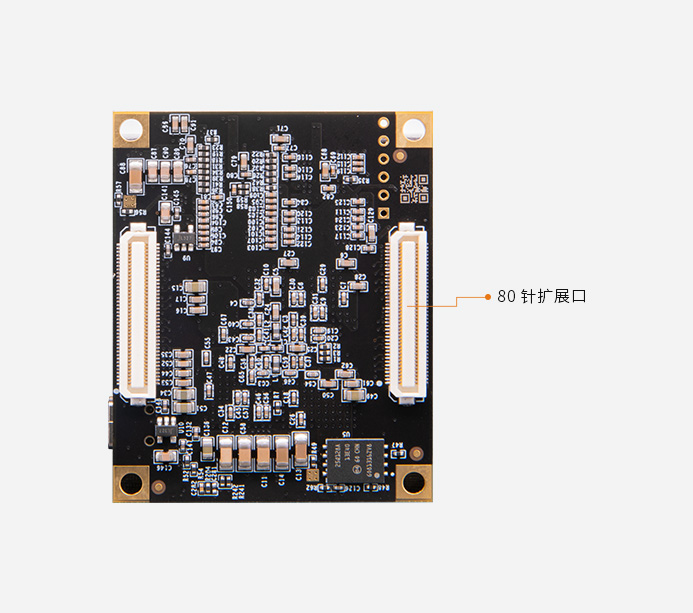

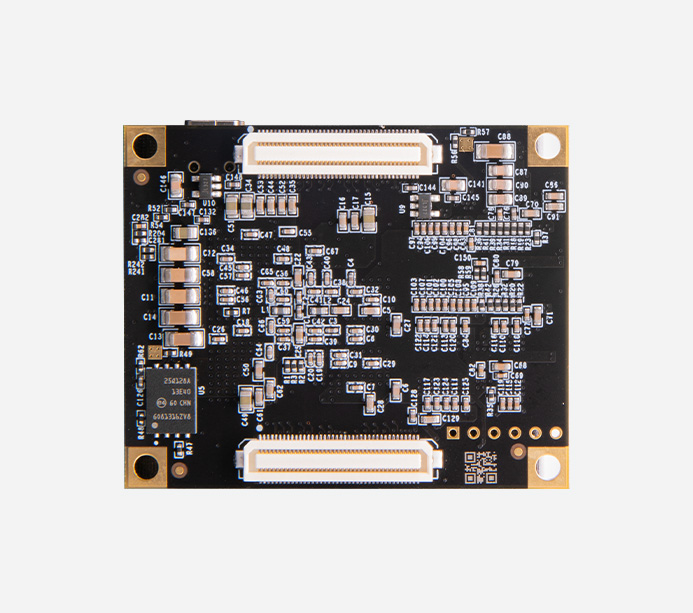

擴展口

 2 個 80pin 高速板對板連接器，引出 114 個 IO，12 對 LVDS

輸入電壓

+5V 電壓輸入

FPGA 核心板

1 塊

Mini USB 線

1 根

板對板連接器

2 個

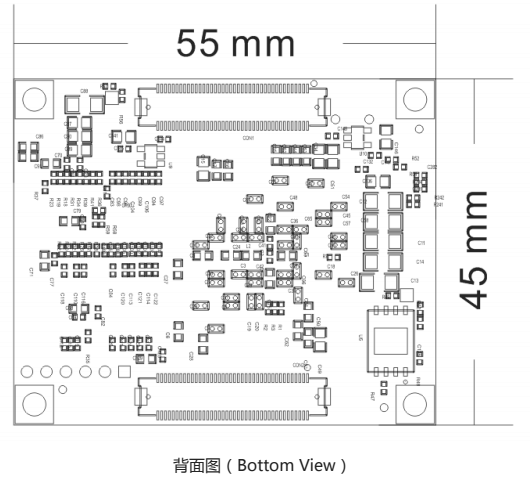

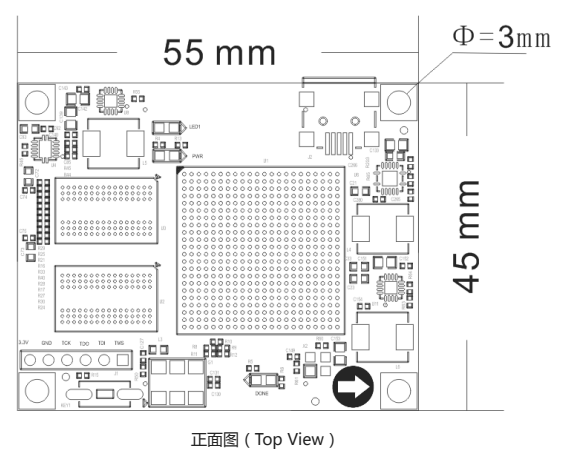

尺寸大小

55 x 45 x 8.4mm

連接器合高

2.0mm

疊層數量

8 層 PCB 板設計

板厚
