HDMI 輸出接口、 Uart 通信接口、SD 卡接口 、攝像頭接口、AD 接口、2 路 40PIN 擴展口、 RTC 電路等 滿足視頻圖像處理和工業控制等方面要求
配套例程及配套資料，開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
01. Pango Design Suite 2019.1 安裝
02. LED 流水燈實驗及仿真
03. 按鍵測試
04. PLL 鎖相環輸出測試
05. 串口收發實驗
06. 按鍵消抖實驗
07. I2C 接口 EEPROM 實驗
08. 蜂鳴器實驗
09. SD 卡讀寫實驗
10. HDMI 彩條輸出
11. 4.3 寸屏彩條輸出
12. 7 寸屏彩條輸出
13. SDRAM 讀寫測試實驗
14. AN831 錄音與播放
15. SD 卡音樂播放例程
16. 字符 HDMI 顯示
17. 字符 4.3 寸 屏顯示
18. 字符 7 寸 屏顯示
19. SD 卡圖片 HDMI 顯示
20. SD 卡圖片 4.3 寸 LCD 顯示
21. SD 卡圖片 7 寸 LCD 顯示
22. OV5640 攝像頭采集 HDMI 顯示
23. OV5640 攝像頭采集 4.3 寸屏顯示
24. OV5640 攝像頭采集 7 寸屏 顯示
25. 攝像頭 SOBEL 邊緣檢測
26. AD9238 波形顯示例程
27. AD7606 波形顯示例程
28. ADDA 測試例程
29. PGL12G 內部 ADC 例程
30. AD9767 雙通道正弦波產生
31. AD9767 雙通道三角波產生
32. RTC 時間實驗
AN108 AD / DA 套餐
AN9767 套餐
AN706 套餐
AN9238 套餐
單目攝像頭視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
下載器
●
●
●
●
●
●
AN108
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
AN5640
●
●
4.3 寸液晶屏
●
●
套餐配套模塊，點擊了解更多
FPGA 型號
PGL12G-6CFBG256
LUT5
9856 個
等效 LUT4
11827 個
FF
14784 個
Distributed RAM
39424 bits
18Kb DRM
30 個
APM
20 個
PLL
4 個
ADC
1 個
HMEMC
1 個
MAX USER IO
160 個
溫度等級
商業級 0℃~70℃
速度等級
-6
內存
1 片 32 MB SDRAM，用于數據緩存
QSPI Flash
1 片 64Mbit QSPI FLASH，可用作 FPGA 配置文件和用戶數據存儲
晶振
1 個 50Mhz 有源晶振，給系統提供穩定的時鐘源

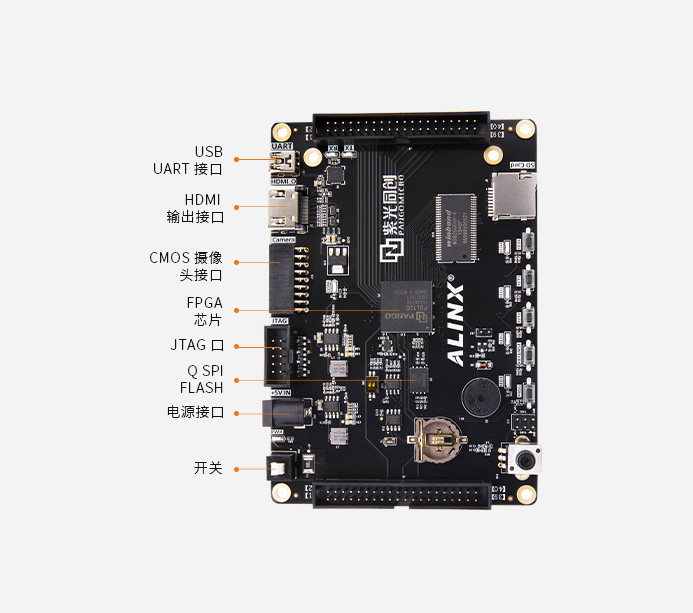

HDMI 輸出
1 路 HDMI 輸出，為開發板提供不同格式的視頻輸出接口
USB 轉串口
1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試
EEPROM
1 片 IIC 接口的 EEPROM 24LC04
CMOS 接口
1 個18 針的攝像頭接口，可以接 500 萬 OV5640 攝像頭
RTC 實時時鐘
1 路 RTC 實時時鐘，配有電池座，電池的型號為 CR1220（需自購）
JTAG 口
10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試
SD 卡座
1 路 Micro SD 卡座，支持 SPI 模式
LED
1 個電源指示燈，1 個配置 LED 燈，4 個用戶 LED 燈，2 個串口指示燈
按鍵
1 個復位按鍵，4 個用戶按鍵

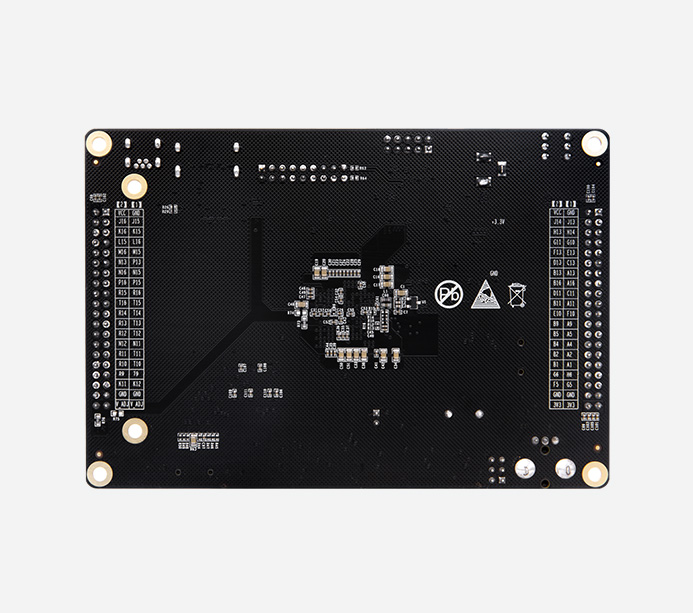

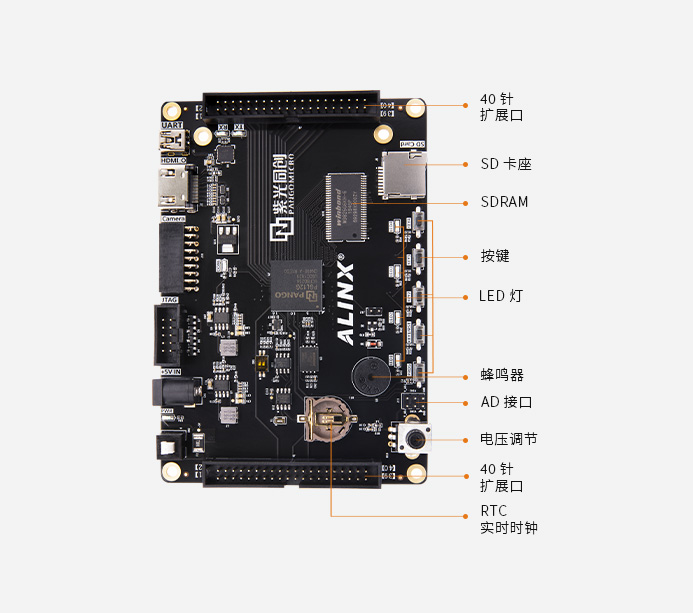

40 針擴展口
預留 2 個 40 針 2.54mm 間距的擴展口，可接黑金各種模塊（雙目 攝像頭，TFT LCD 屏，高速 AD 模塊等）。擴展口包含 5V 電源 1 路， 3.3V 電源 2 路，地 3 路，IO 口 34 路
AD 接口
2 路 AD 輸入接口，可用于采集外部的模擬信號
電源供電
USB 供電（5V）

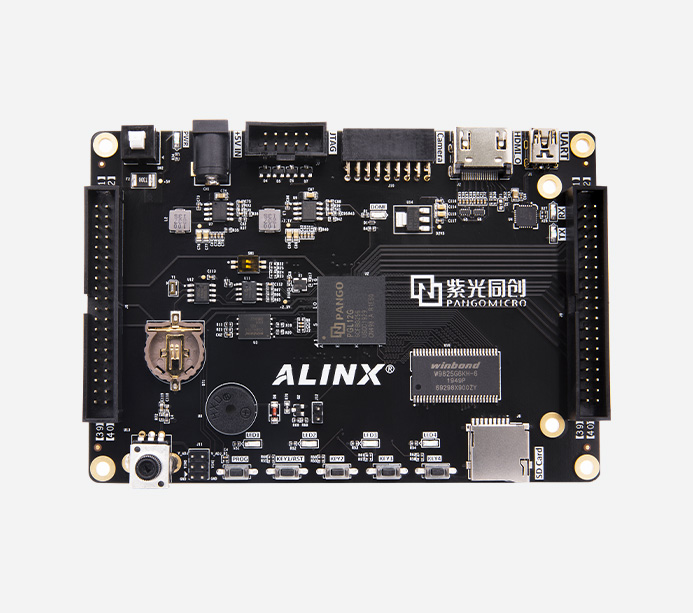

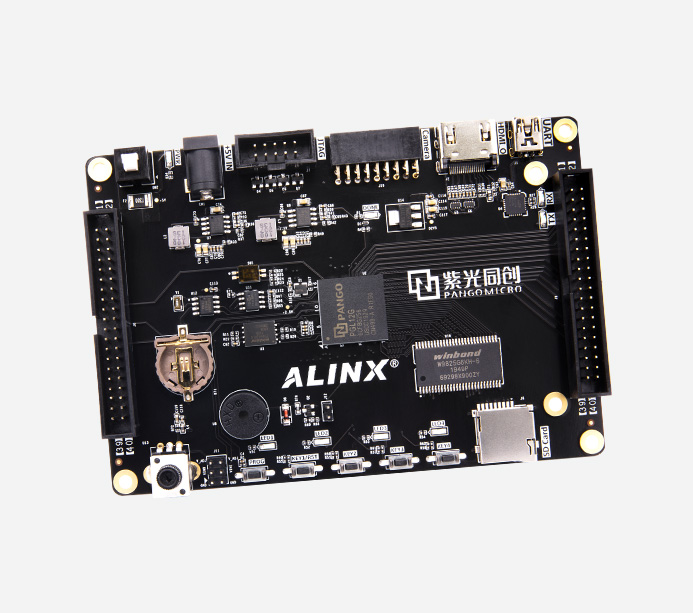

FPGA 開發板
1 塊
下載器
1 套（購買套餐）
Mini USB 線
1 根
USB 轉電源線
1 個
尺寸大小
130mm x 90mm
疊層數量
開發板 6 層 PCB 板設計
雙目攝像頭模塊 AN5642 進行視頻采集，HDMI 接口顯示到顯示器上，實現雙目同步顯示
AN9767 / AN706 模塊上機展示圖
*信號源輸出的信號連接到 AN9767 模塊通過示波器顯示波形信號
*信號源輸出的信號連接到 AN706 模塊，運行系統進行波形數據繪制，通過開發板的 HDMI 接口顯示到顯示器
