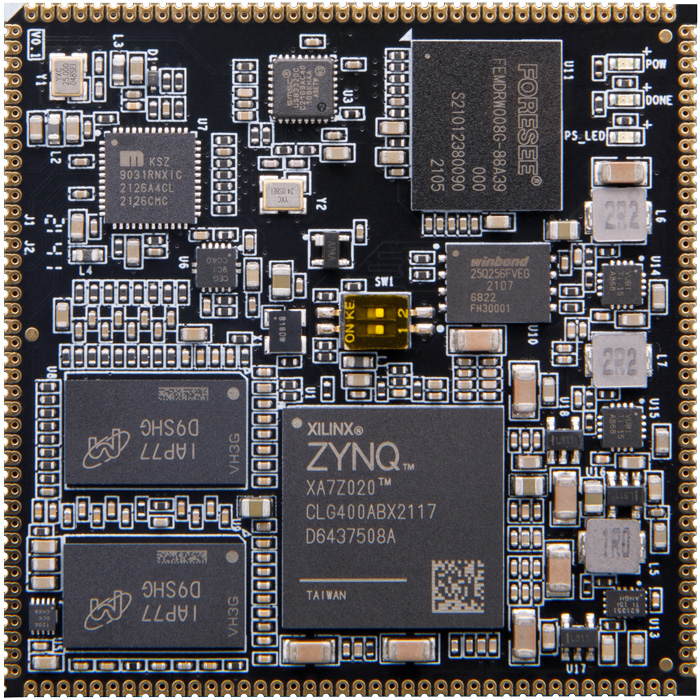

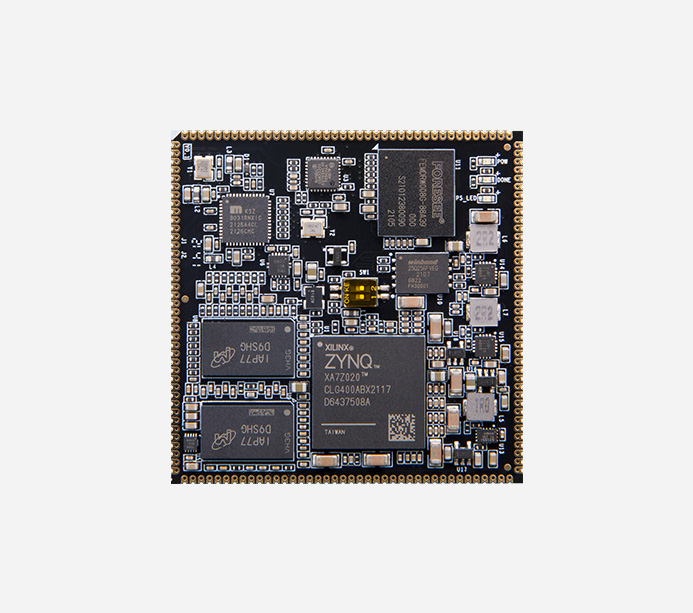

核心板
M7020
FPGA 型號
XC7Z020
速度等級
-2
工作溫度
工業級，-40°C~85°C
CPU 內核
2x ARM Cortex-A9
CPU 頻率
766MHz
高速連接接口
1x Tri-mode Gigabit Ethernet，1 x USB 2.0
普通連接接口
1x SD2.0，1x JTAG
PS DDR4
1GB，32bit
QSPI | EMMC Flash
32MB | 8GB
Logic Cells
85k
Flip-Flops
106,400
LUTs
53,200
Total Block RAM
4.9Mb
Clock Management Tiles (CMTs)
4
DSP Slices
220
PS MI/Os
7
PL I/Os
100
連接方式
郵票孔

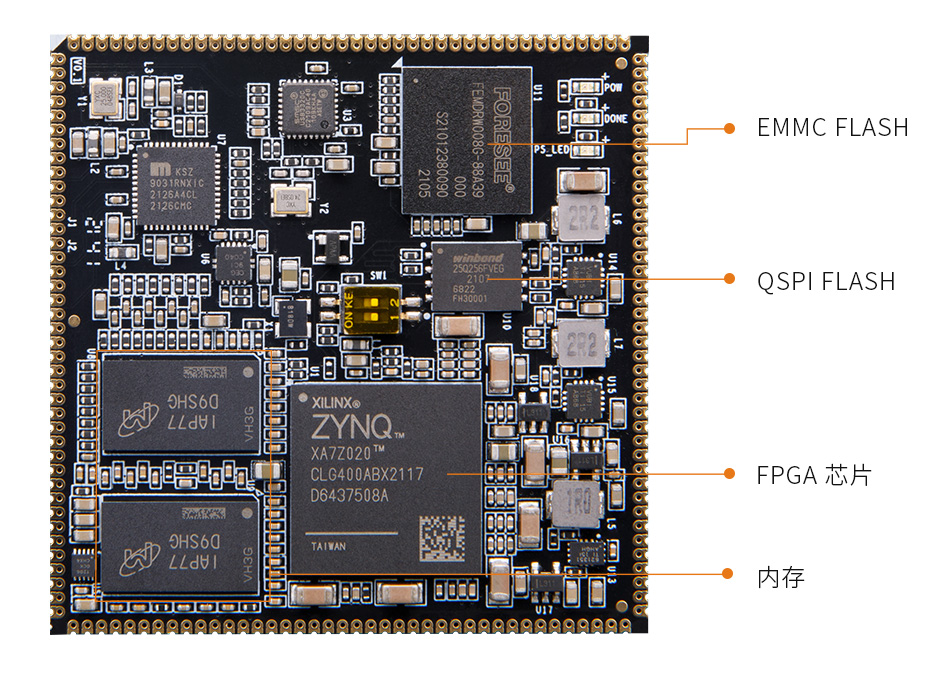

QSPI Flash
1 片 256Mbit QSPI FLASH, 可用作 FPGA 用戶數據的存儲
EMMC Flash
8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備
晶振
1 個無源晶振提供給 PS 系統
輸入電壓
5V 供電
FPGA 核心板
1 塊

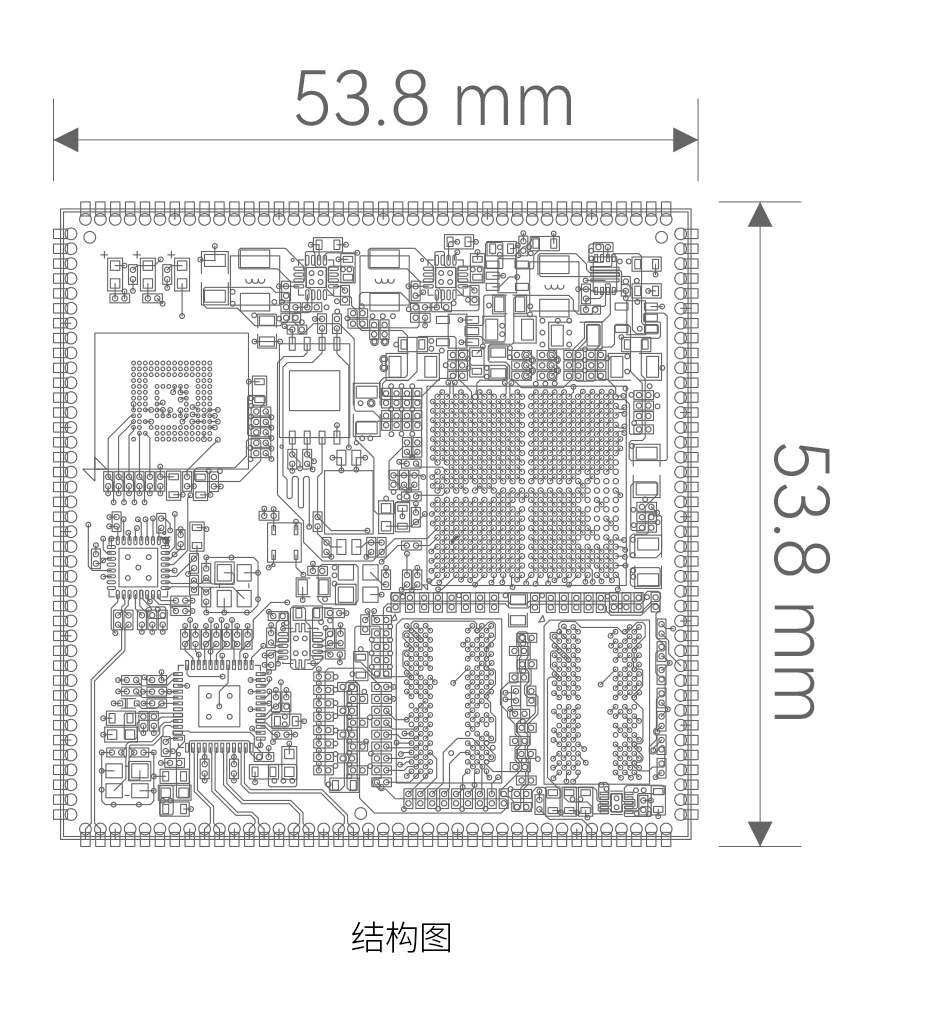

尺寸大小
53.8mm x 53.8mm
疊層數量
12 層，高質量 PCB 材質
搭配內存 DDR3 超強組合
766MHz CPU 主頻；PS 1G RAM 內存
提供原理圖、PCB 結構圖 (PDF)、封裝、參考設計等，方便二次開發
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
