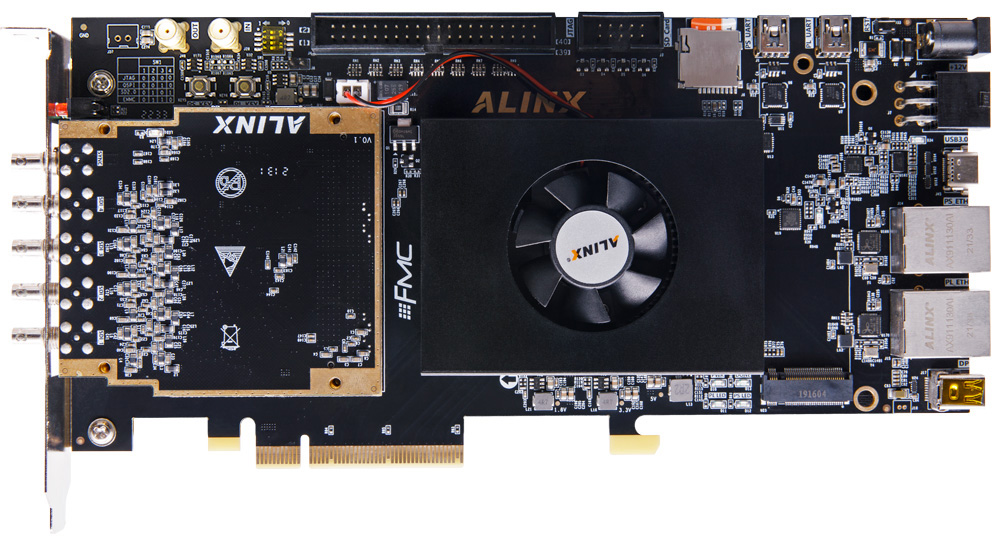

基于Xilinx ZYNQ Ultrascale+ MPSOC FPGA芯片設計，應用于醫療設備、視頻剪輯采集、流媒體服務器、廣播媒體設計等行業領域
ZYNQ Ultrascale+ MPSOC系列，H.264/H.265編解碼
支持 4 路雙向 12Gb/s SD/HD/2K/4K SDI
支持 PCIE 3.0 X8 X4 X1 模式，兼容 PCIE 2.0, 最高理論帶寬 8GB/s
INTEL CPU平臺、AMD CPU平臺、NVDIA Jatson平臺
·基于 Xilinx 公司 ZYNQ Ultrascale+ MPSoC 系列 FPGA 芯片設計
·支持4路雙向12Gb/s SD/HD/2K/4K SDI
·支持 PCIE 3.0 總線
·支持 H.264/H.265 編解碼
·支持可編程，可加入自定義算法
·支持 V4L2 調用
·支持低延時
·支持外部黑場觸發信號輸入
HD、3G視頻格式:
720p50、720p59.94、720p60、1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60、1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30
4K視頻格式:
4Kp23.98 DCI、4Kp24 DCI、4Kp25 DCI、4Kp29.97 DCI、4Kp30 DCI、4Kp50 DCI、4Kp59.94 DCI、4Kp60
支持 PCIE 3.0 X8 X4 X1 模式，兼容 PCIE 2.0, 最高理論帶寬8GB/s
使用HDBNC連接器
支持外部黑場觸發信號輸入
支持 Linux 操作系統，使用 V4L2 框架驅動
支持 AXI 接口擴展外設，并支持外設使用 MSI 中斷
支持標準 IIC 和 UART 設備
支持視頻格式：YUV2、RGB888
內存模式支持 USERPTR 及 MMAP
支持攝像頭配置及查詢操作
提供16路攝像頭顯示上位機 DEMO
已測試Intel 12代 酷睿 i5-12400 處理器
測試AMD 銳龍9 5900X 處理器
已測試Xavier、Orin架構
板卡尺寸
標準全高尺寸
SDI接口
HDBNC
觸發接口
HDBNC
速率支持
SDI視頻連接可在SD/HD/2K/4K之間切換
通道數
4
色彩空間
REC 601、REC 709、REC 2020
視頻格式
4:2:2、4:4:4
SDI規范
SMPTE 259M、SMPTE 274M、SMPTE 292M、SMPTE 296M SMPTE 372M、SMPTE 424M、SMPTE 425M、SMPTE 2036?1、SMPTE 2048?1、SMPTE 2081?10、SMPTE 2081?11、SMPTE 2081?12、SMPTE 2082?10、SMPTE 2082?11、SMPTE 2082?12及SMPTE ST2108?1
主機操作系統
已測試過Linux 內核版本：5.4.0-91-generic
軟件支持
支持Linux操作系統，使用V4L2框架驅動
支持AXI接口擴展外設，并支持外設使用MSI中斷
支持標準IIC和UART設備
內存模式支持USERPTR 及MMAP
支持通過IIC總線對攝像頭配置及查詢操作
支持常用操作：
VIDIOC_DQBUF
VIDIOC_QBUF
VIDIOC_STREAMOFF
VIDIOC_STREAMON
VIDIOC_REQBUFS
VIDIOC_QUERYBUF
VIDIOC_QUERYCAP
VIDIOC_QUERYCTRL
VIDIOC_G_PARM
VIDIOC_S_PARM
VIDIOC_G_FMT
VIDIOC_S_FMT
VIDIOC_G_CTRL
VIDIOC_S_CTRL
工作溫度
-40℃ - +70℃
工作濕度
10% - 90%
存儲溫度
-40℃ - +85℃
存儲濕度
10% - 90%
