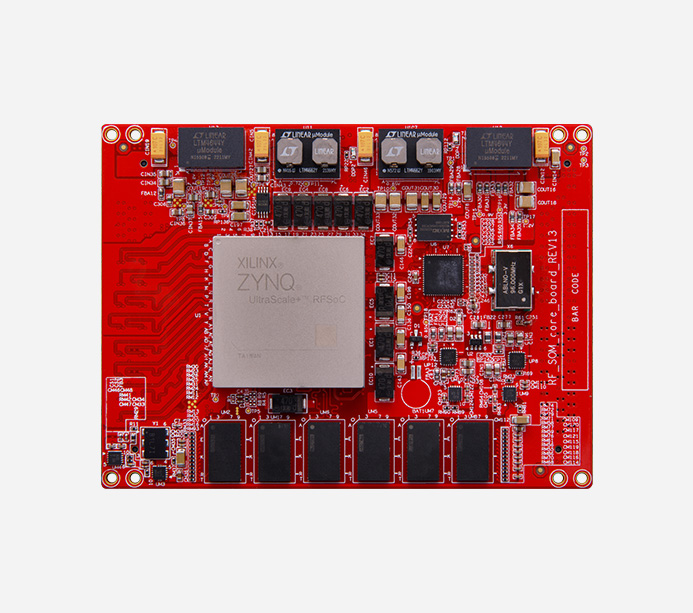

Xilinx Zynq UltraScale+ RFSoC Gen3 ZU47DR FPGA 芯片 集成射頻直接采樣數據轉換器 高速收發器

    XCZU47DR

    • 產品型號

      ACRF47
    • 產地

      上海
    • 價格

      ¥85000.00

    產品推薦


    垂直行業解決方案板卡

    無線電射頻行業

    RFSOM集成硬件和軟件,幫助您提供高性能無線接收器系統的原型,并進行空口信號采集和分析。此外RFSOM采用射頻直接采樣結構,帶有八個獨立的發射器和接收器通道。它集成可編程的Xilinx RFSoC FPGA最小系統,支持軟件無線電開發架構,具備大帶寬和大規模運算處理能力,可用于無線通信原型驗證、頻譜監測、信號智能及寬帶采集記錄等應用程序。RFSOM還配備了19.2 MHz恒溫晶體振蕩器(OCXO)參考時鐘,提高了頻率精度和同步性。

    • ·5G FR1/FR2射頻和基帶

    • ·相控陣系統

    • ·雷達系統

    • ·軟件無線電

    • ·頻譜監測

    • ·醫療系統


    前沿應用開發的
    理想RF測試平臺

    ARM、可編程邏輯以及高信號處理帶寬進行深度結合

    • ·4GB

      PS 端 DDR4

    • ·2GB

      PL 端 DDR4

    • ·1Gb

      QSPI FLASH

    • ·28.21Gb/s

      8個GTY

    • ·5GSPS

      8個 14bit ADC

    • ·9.85GSPS

      8個 14bit DAC


    應用領域


    5G 及 LTE 無線技術

    通過 Zynq RFSoC,無線基礎設施制造商可實現顯著 的占板面積及功耗減少,這對 Massive MIMO 部署至 關重要。



    遠程 PHY 支持有線電視接入

    Zynq UltraScale + RFSoC 可幫助有線電視接入多服務 運營商 (MSO) 通過遠程 PHY 節點將 PHY層處理移至 離家更近的地方,從而可提高網絡容量。





    相控陣雷達/數字陣雷達

    作為面向可擴展、多功能、相控陣雷達的單芯片 TRX 解決方案,Zynq UltraScale+ RFSoC 能夠在預警場景 下實現低時延收發,獲得最佳響應時間。



    測試與測量

    設計人員可通過在 Zynq UltraScale+ RFSoC 中使用直 接 RF 采樣、高靈活、可重構邏輯及軟件可編程性,為 信號生成和信號分析構建高速度的多功能儀器。





    衛星通信

    設計人員可通過在 Zynq UltraScale+ RFSoC 中使用直 接 RF 采樣、高靈活、可重構邏輯及軟件可編程性,為 信號生成和信號分析構建高速度的多功能儀器。

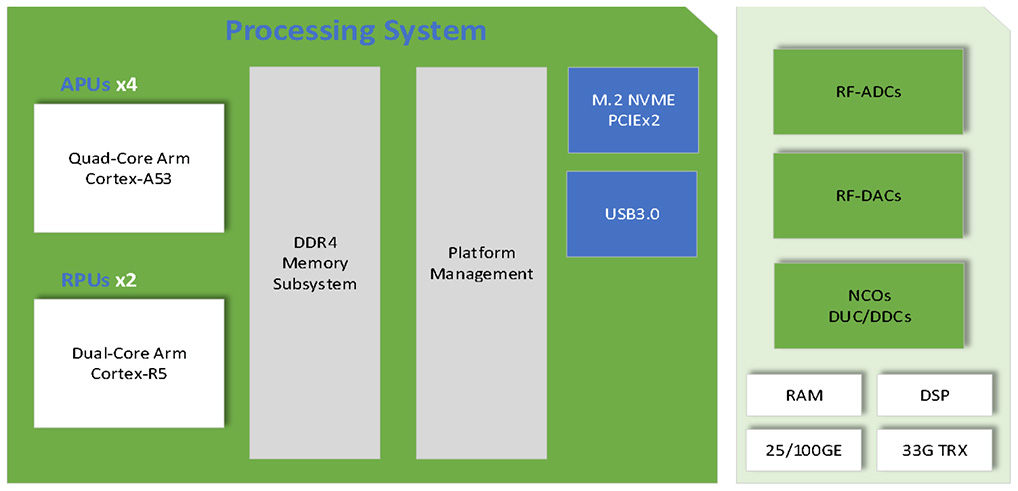

    RFSOM系列硬件結構

    Xilinx Zynq UltraScale+ FPGA 的可編程邏輯部分的 FPGA 資源可提供高吞吐量數字信號處理 (DSP) 和 IP 核,例如數字上/下變頻 (DUC/DDC) 內核。通過軟件無線電開發架構應用程序編程接口和 FPGA 基礎架構更容易實現 FPGA 加速。這有助于您快速啟動和運行,以便您可以專注于增值 IP。用于快速傅立葉變換 (FFT) 和有限脈沖響應 (FIR) 濾波器等常用功能的FPGA系統是一個很好的起點。然后,您可以使用首選的硬件描述語言 (HDL) 將自己的 IP 塊添加到模塊化架構中除了系統的 FPGA 架構部分,Xilinx UltraScale+ RFSoC 還配備了四個板載應用處理單元 (APU) 和兩個實時處理單元 (RPU),適用于需要板載嵌入式操作系統進行獨立操作的應用



    ACRF47可以支持AD/DA通道全差分引出,用戶可根據需要定義射頻調理電路,支持直流、交流耦合,支持PA、LNA放大器調理電路。也可以支持選配射頻前端,支持Lo變頻器、雙工器、PA、LNA等。

    功能接口

    ·核心板




    ·開發板



    *對應開發板 AXRF47,點擊了解詳情>>

    FPGA主要接口與資源

    核心配置:

    · ZU47DR 射頻片上系統 (RFSoC) 的一體化器件
    · 具有內置數字上下變頻和插值抽取功能
    · 支持8路發送,8路接收

    SOM最小系統:

    模擬RFMC連接器
    1.  ADC/DAC全差分引出,支持直流or交流耦合
    2.  VCM引出支持設定共模電平

    數字RFMC連接器
    1. GTY引出,支持PCIE4.0X8速率傳輸
    2. MIO引出,支持擴展以太網、USB等外設接口,支持外設電平
    3. GTR引出,支持擴展sata/pcie硬盤等存儲接口,支持外設電平
    4. HD io引出,支持外設電平

    高速緩存
    1. PL DDR4 32bit單通道DDR4緩存支持2600MHz,2GB容量
    2. PS DDR4 64bit單通道DDR4緩存支持2133MHz,4GB容量
    3. QSPI flash,1GB容量

    調試接口
    1. JTAG引出
    2. 復位信號引出

    級聯接口 :

    · 內建LMK04828專用時鐘電路
    · 集成19.2MHz OCXO
    · 外時鐘同步
    · 觸發同步
    · SYSREF同步

    供電 :

    · 5V單電源
    · 散熱片內嵌風扇
    · 典型功耗,運行50%邏輯,8TX&8RX,TBD Watt

    采樣率支持  :

    · API支持30.72/61.44/122.88/245.76/491.52/983.04MHz實時  帶寬(最大可支持2.5GHz帶寬)

    產品參數


    核心板主要參數

    核心板

    ACRF47

    FPGA 型號

    XCZU47DR-2FFVE1156I

    內核 CPU

    Quad-core ARM Cortex-A53, MPCore
    Dual-core ARM Cortex-R5F, MPCore

    內存

    PS 端 DDR4,4GB
                       PL 端 DDR4,2GB

    14 bit 5.0GSPS RF-ADC

    8

    14 bit 9.85GSPS RF-DAC

    8

    Decimation/ interpolation

    1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x

    GTY / GTR

    PL 端 GTY 8個,PS 端 GTR 4個

    System Logic Cell

    930K

    CLB LUTs

    425K

    Max.Dist.RAM

    13.0Mb

    Total Block RAM

    38.0Mb

    UltraRAM

    22.5Mb

    DSP Slices

    4272

    PCIe Gen4 x8

    1

    射頻指標測試

    發射EVM:典型頻段下,EVM優于1%




    平坦度:1GHz帶寬下輸出平坦度




    相位噪聲



    包裝清單

    FPGA 核心板

    1 塊

    結構尺寸

    尺寸大小

    115mm x 85mm

    疊層數量

    核心板14層 PCB板設計,預留獨立電源層和GND層

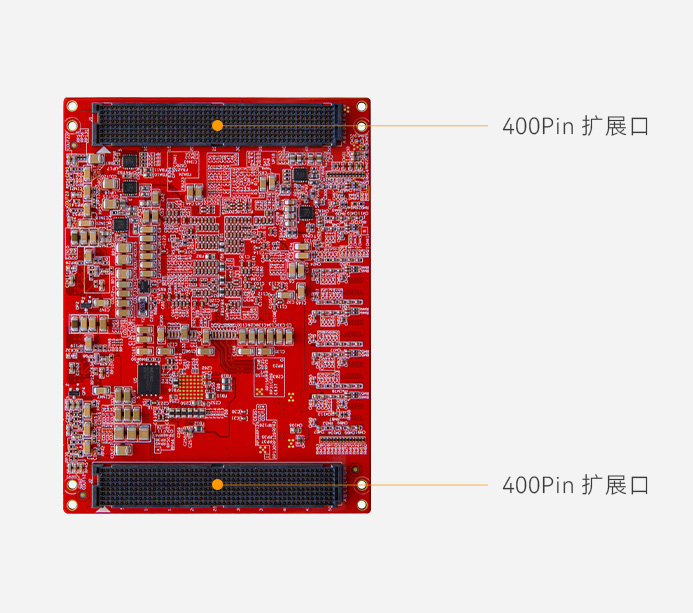

    核心板結構尺寸圖

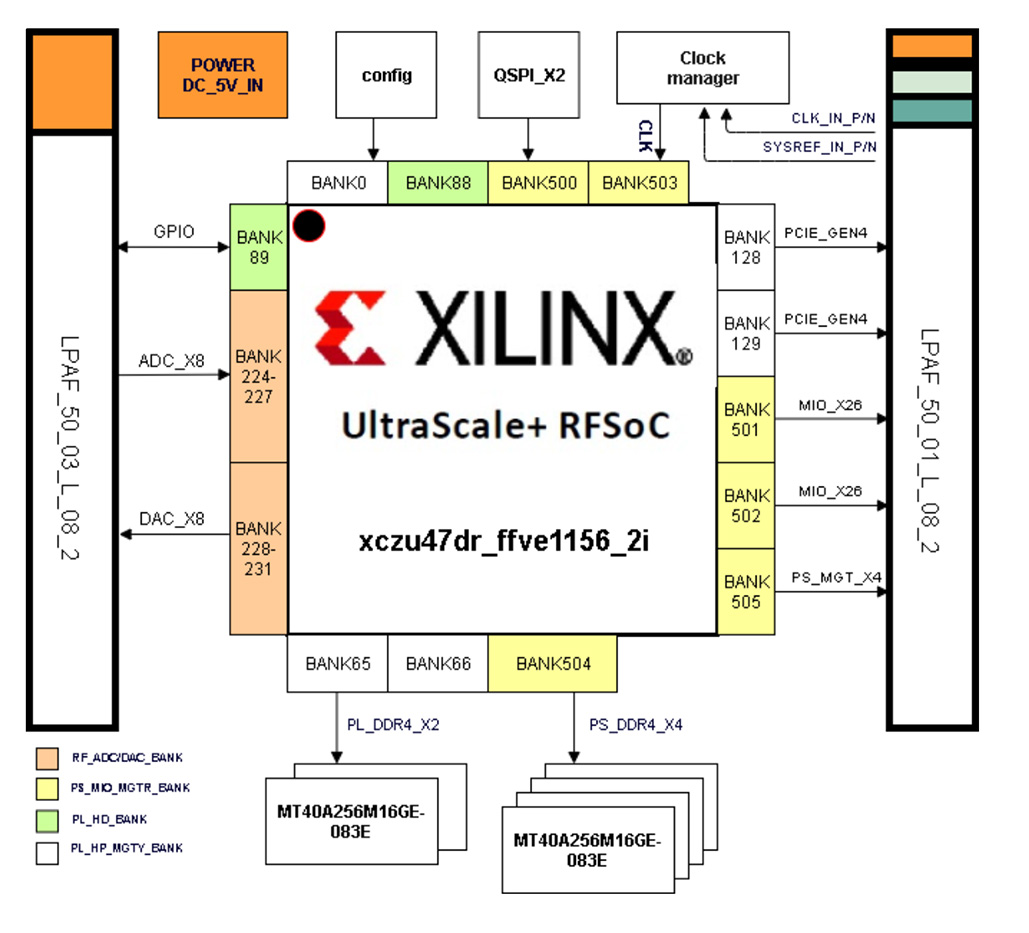

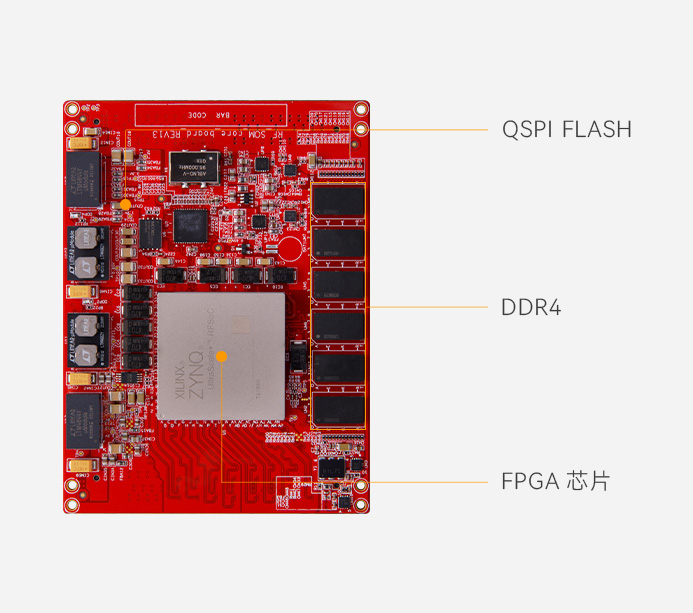

    核心板硬件結構

    板卡RFSOC最小系統組成,擴展IO全部引出




    所有出售產品主體保修期為 12 個月,其中 FPGA 芯片、液晶屏為易損件,不在保修范圍內。

    所有配件及贈品不在保修范圍內。
