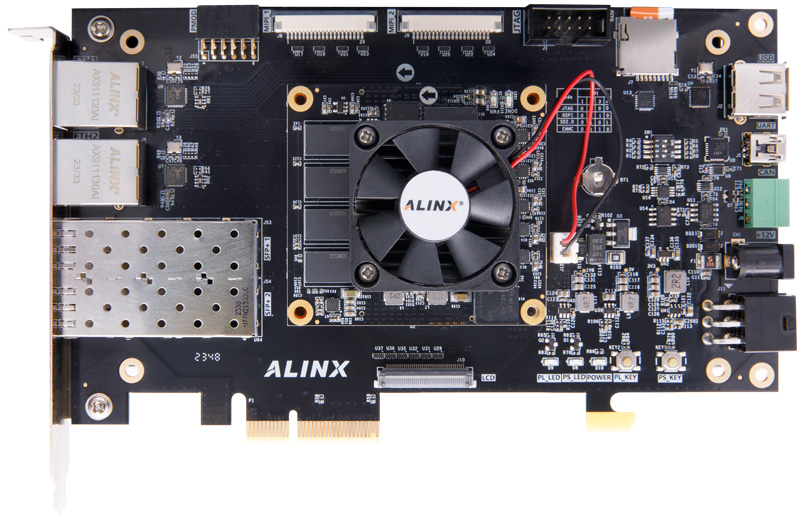

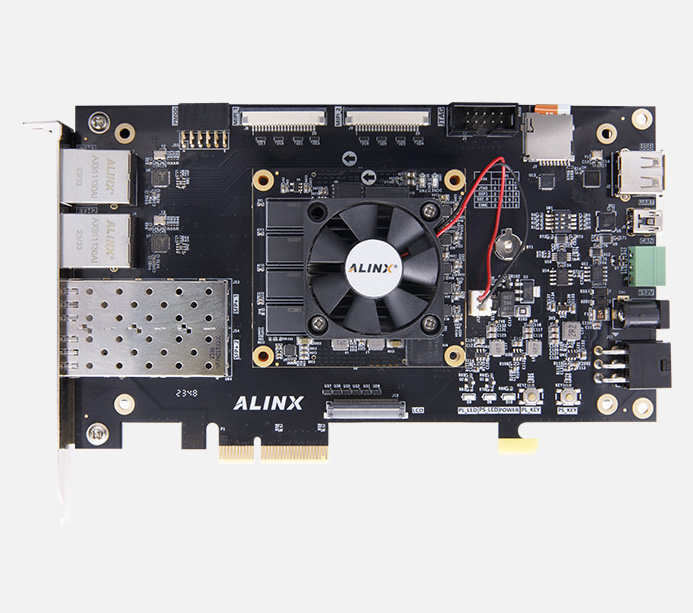

AMD Versal AI Edge VE2302 自適應計算加速平臺開發板 VD100

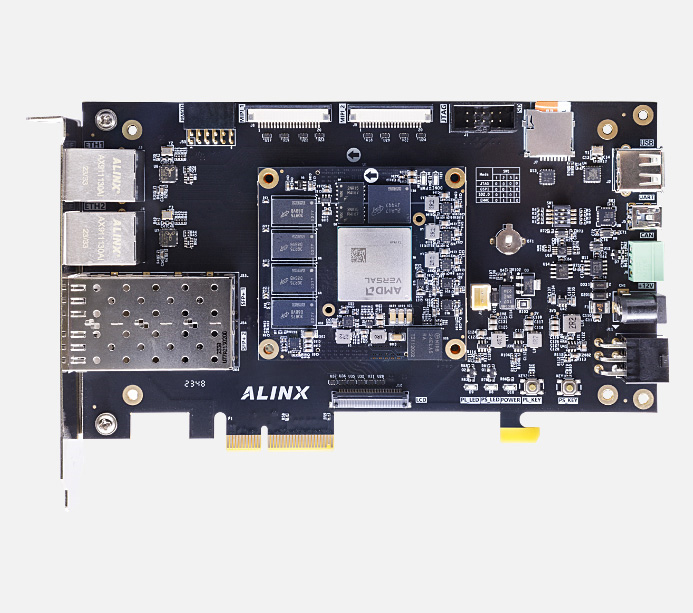

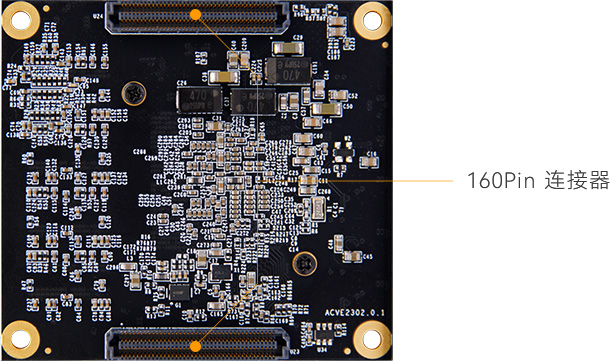

核心板型號

V100

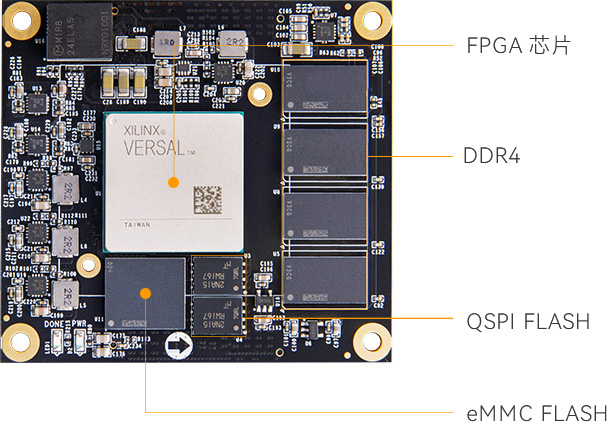

FPGA 芯片

XCVE2302-SFVA784-1LP-E-S

芯片等級

商業級 0° C-100° C

內存

4GB DDR4, 64bit

QSPI FLASh

64MB

eMMC FLASh

8GB

AI Engine-ML Tiles

34

AIE/AIE-ML Data Memory (Mb)

17

AIE-ML Shared Memory (Mb)

68

DSP Engines

464

System Logic Cells

328,720

LUTs

150,272

NoC Master / NoC Slave Ports

5

Distributed RAM (Mb)

4.6

Total Block RAM (Mb)

5.4

UltraRAM (Mb)

43.6

Accelerator RAM (Mb)

32

Total PL Memory (Mb)

85.6

DDR Memory Controllers

1

DDR Bus Width

64

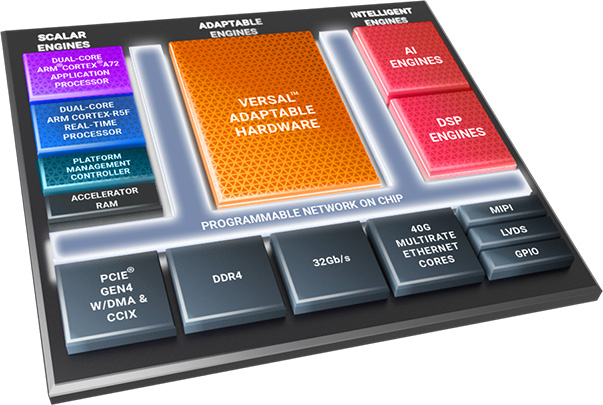

Application cores

Dual-core Arm? Cortex-A72

Real-Time cores

Dual-core Arm Cortex-R5F

Connectivity

Ethernet x2; UART x2; CAN-FD x2; USB 2.0 x1; SPI x2; I2C x2

GTYP Transceivers

8

PCI Express

1 x Gen4 x8

40G Multirate Ethernet MAC

1

DDR4

4片 1GB DDR4 存儲芯片，運行數據速率可達 3200Mbps

QSPI Flash

2片 256Mbit 大小的 QSPI FLASH 芯片, 存儲 FPGA 配置 Bin 文件 以及其它用戶數據文件。

eMMC Flash

1片大容量的 8GB 大小的 eMMC FLASH 芯片，存儲 ARM 的應用 程序、系統文件以及其它的用戶數據文件

時鐘配置

1個無源晶體為PS系統提供 32.768KHz 的實時時鐘源
1個晶振為PS部分提供 33.333 MHz的時鐘輸入
1個差分 200MHz PL 系統時鐘源，用于DDR4控制器參考時鐘

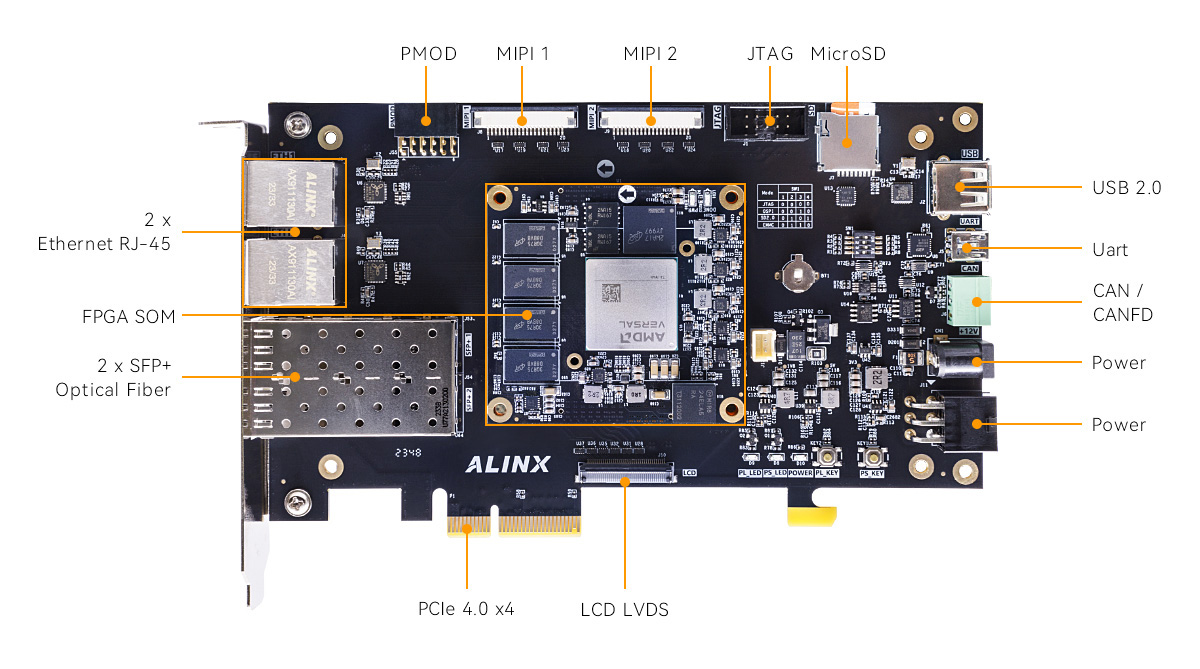

以太網接口

2路千兆以太網接口，為用戶提供網絡通信服務，支持 10/100/1000 Mbps 網絡傳輸速率; 全雙工和自適應

Uart接口

1路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試

PCIe x4接口

支持 PCI Express 4.0 標準，提供標準的 PCIe x4 高速數據傳輸接口

Micro SD卡座

1路 Micro SD 卡座，用于存儲操作系統鏡像和文件系統

USB 2.0接口

1路高速 USB 2.0 接口, 可用于開發板連接鼠標、鍵盤和U盤 等USB外設

MIPI接口

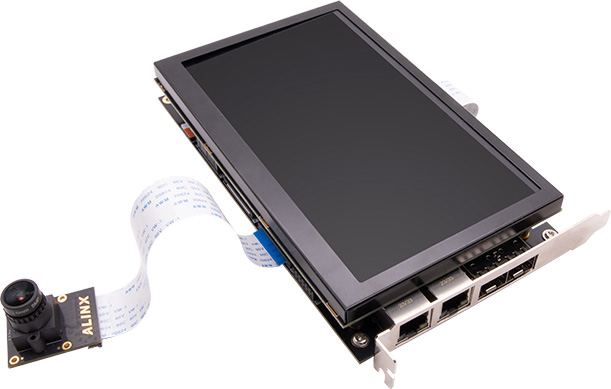

2路 MIPI 接口，支持 MIPI 4xLane, 可以連接 ALINX的 MIPI 攝像頭（AN5020）

LVDS接口

1路 LVDS 接口，用于連接 ALINX 的 LVDS 顯示屏

光纖接口

2路 SFP+ 光纖接口，每路的光纖數據通信接收和發送的速度 高達 12.5Gb/s

CAN通信接口

1路 CAN/CAN FD 總線接口，采用 3Pin 的綠色接線端子

PMOD擴展口

1個 12針 2.54mm間距的擴展 IO 口，擴展口包含 2路 3.3V 電源，2路地，8路 3.3V IO 口

JTAG調試口

1個 10針 2.54mm 標準 JTAG 口，用戶通過下載器對 FPGA 系統進 行調試和下載

EEPROM

1片 EEPROM，型號為 24LC04

溫度傳感器

1片溫度傳感器芯片 LM75，檢測周圍環境溫度

按鍵

擴展板上2個用戶按鍵

LED燈

核心板2個，擴展板3個

輸入電壓

+12V 電壓輸入

供電

12V/3A 供電

輸入電流

3A 最大電流

FPGA 開發板

1 塊

散熱風扇

1 個

TF 卡

1 個

PCIe 擋板

1 個

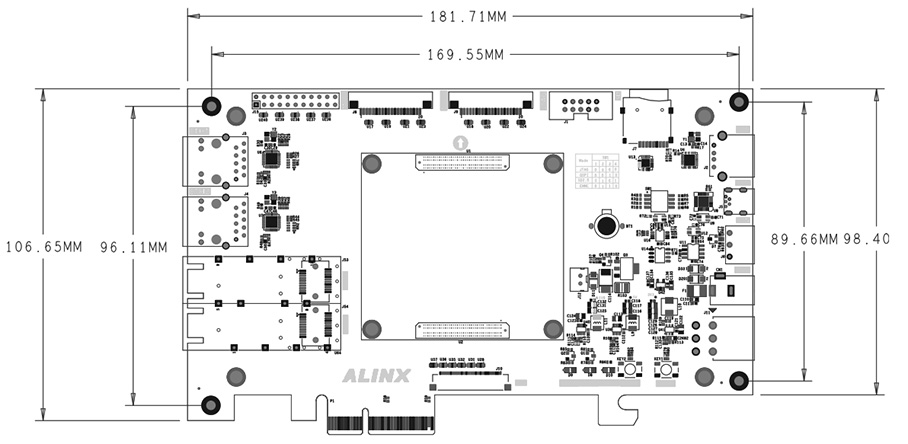

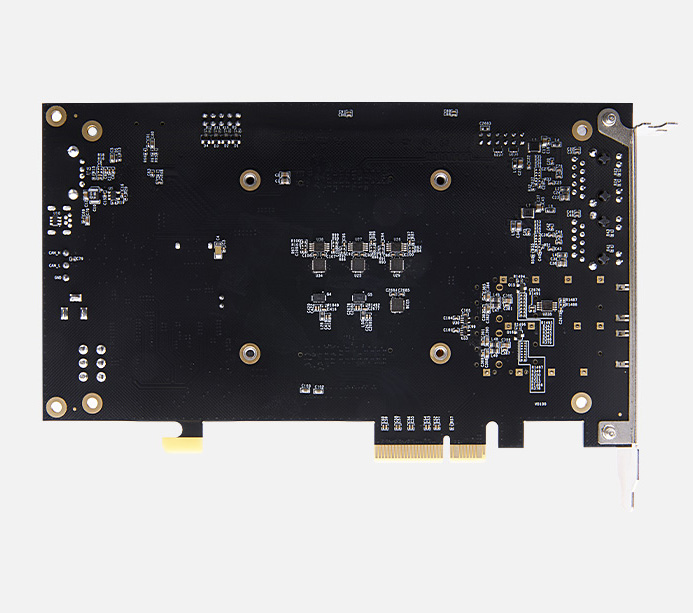

尺寸大小

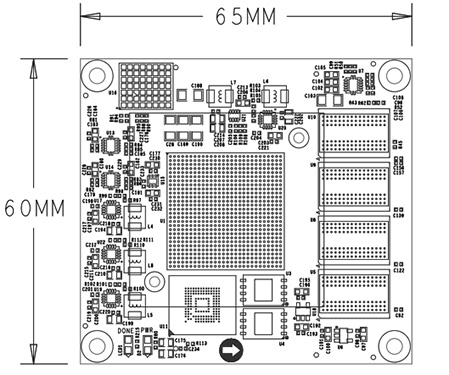

181.71 X 106.65mm 核心板：65 x 60mm

疊層數量

核心板 16層 PCB 板設計，擴展板 8層 PCB 板設計， 預留獨立電源層和 GND 層
