    < Zynq UltraScale+ RFSoC

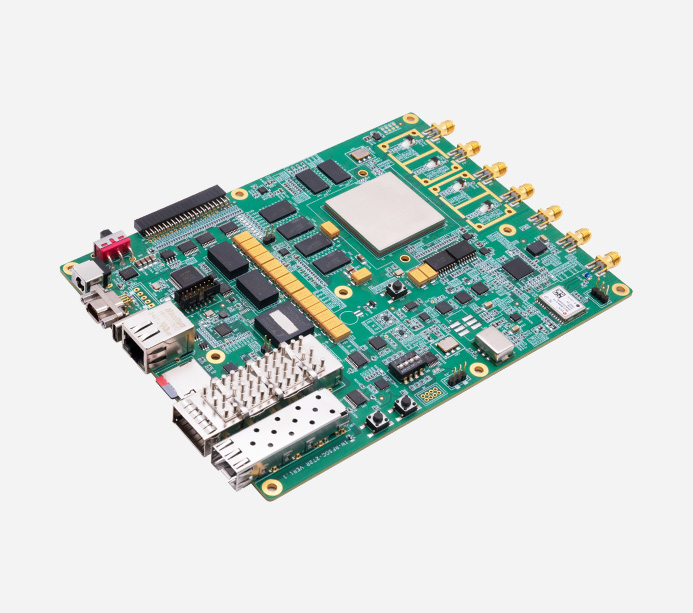

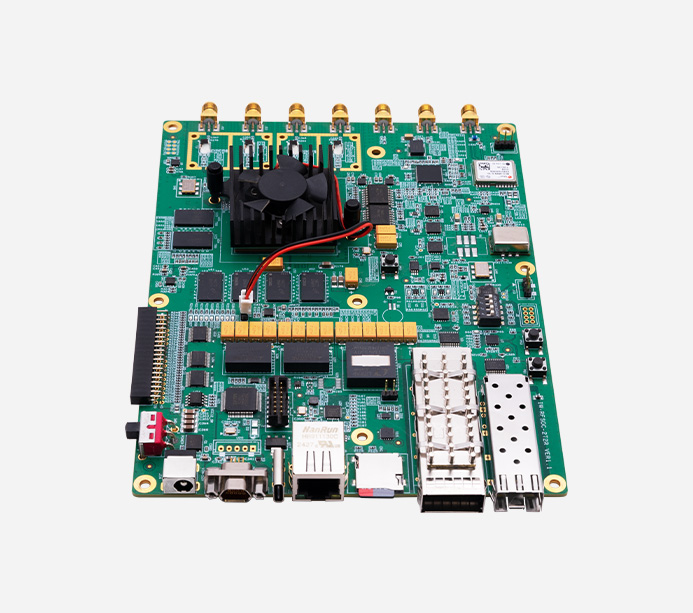

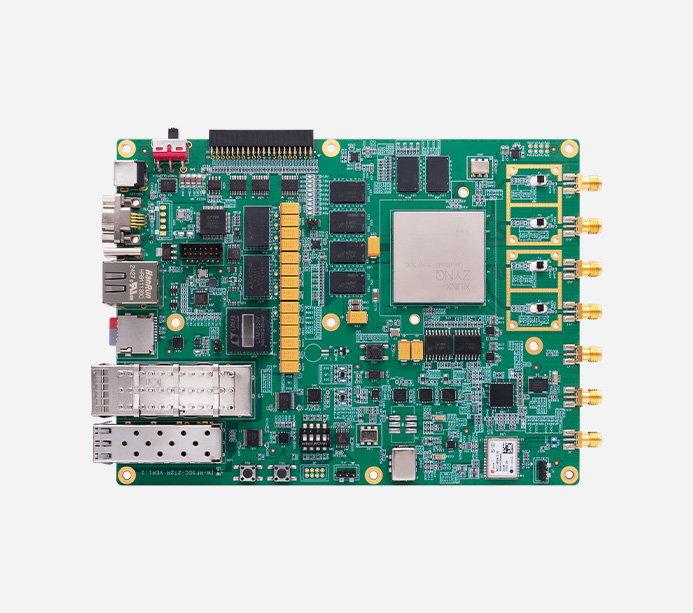

    軟件無線電射頻 Zynq UltraScale+ RFSoC FPGA開發板 XCZU47DR 雷達通信

    XCZU47DR

    • 產品型號

      AXW22

    • 價格

      ￥58000.00

    產品推薦


    垂直行業解決方案板卡

    高性能射頻信號處理開發平臺

    AXW22 采用 AMD Zynq UltraScale+ RFSoC Gen3 系列 ZU47DR 芯片， 支持 2 路14 位 RF-ADC 輸入，最大采樣率可達 5GSPS，2 路 14 位 RF-DAC 輸出，最高采樣率可達 9.85GSPS

    • ·XCZU47DR

      高端射頻信號芯片

    • ·930K

      Logic Cells

    • ·5GSPS

      2 路 14bit ADC

    • ·9.85GSPS

      2 路 14bit DAC

    • ·40G QSFP+

      高速數據傳輸接口

    • ·10G SFP+

      光纖接口

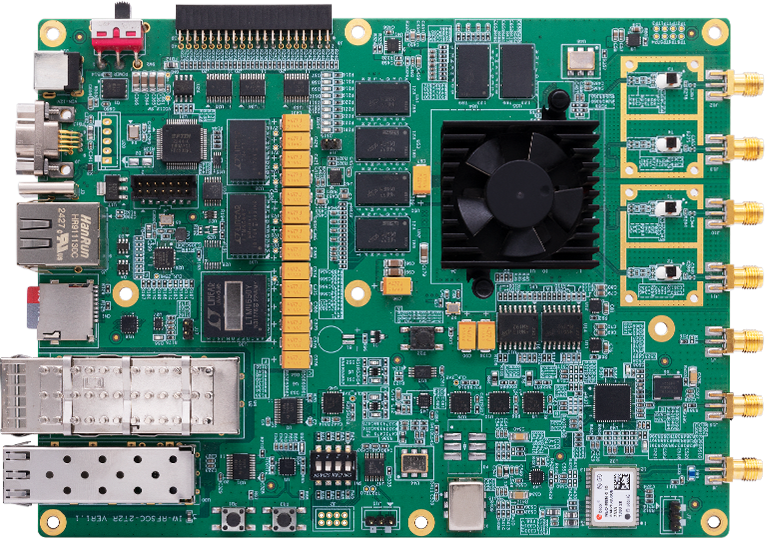

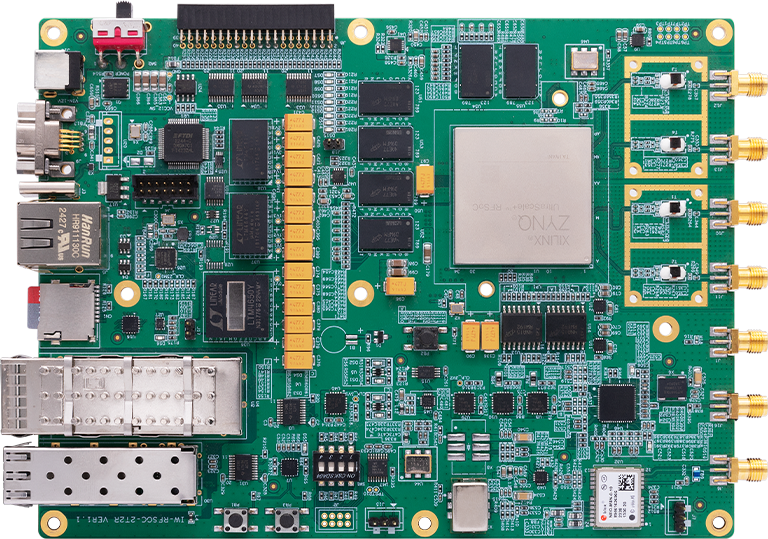

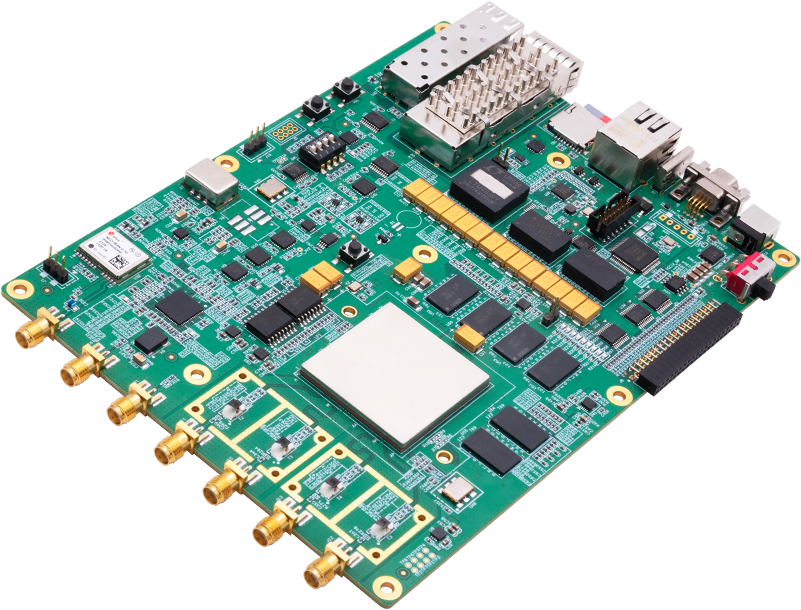

    開發板核心硬件架構

    采用 ?Zynq UltraScale+ RFSoC XCZU47DR FPGA? 芯片，集成 Quad ARM Cortex-A53 和 Dual ARM Cortex-R5F 處理器，支持實時操作系統 （RTOS）與 Linux 并行運行?

    • ·4×A53+2×R5

      多核處理器

    • ·425K

      LUTs

    • ·4272

      DSP Slices

    • ·4GB

      PS DDR4

    • ·2GB

      PL DDR4

    • ·2x 128MB

      QSPI FLASH

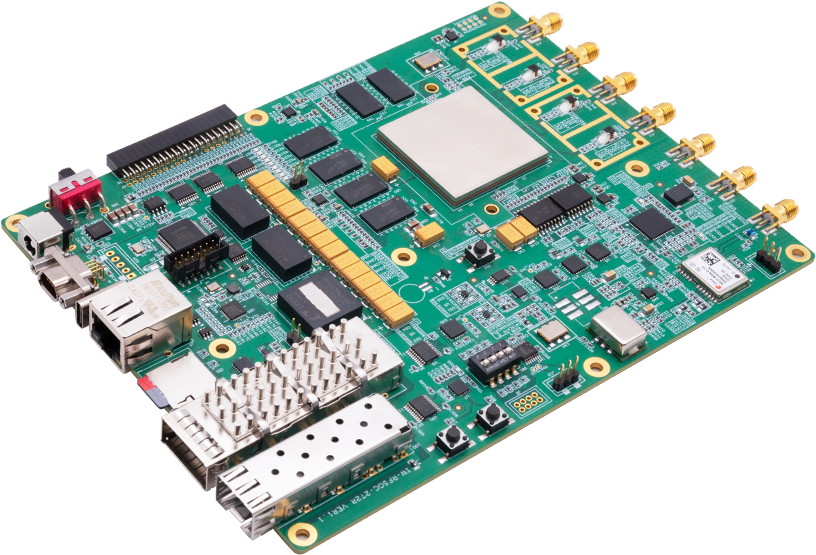

    2 通道 14bit RF 直采技術

    射頻直采 + 實時處理 + 光速傳輸

    RF發送和RF接收端口通過高性能SMA側插 RF 連接器對外連接，以Zynq UltraScale+ RFSOC作為核心處理系統，具有豐富的外設接口用于匹配信號處理的外圍控制信號傳輸。AXW22板載40Gbps QSFP 連接器提供光口，10Gbps SFP光口，可與模擬和數字轉換并行地有效處理高速數據

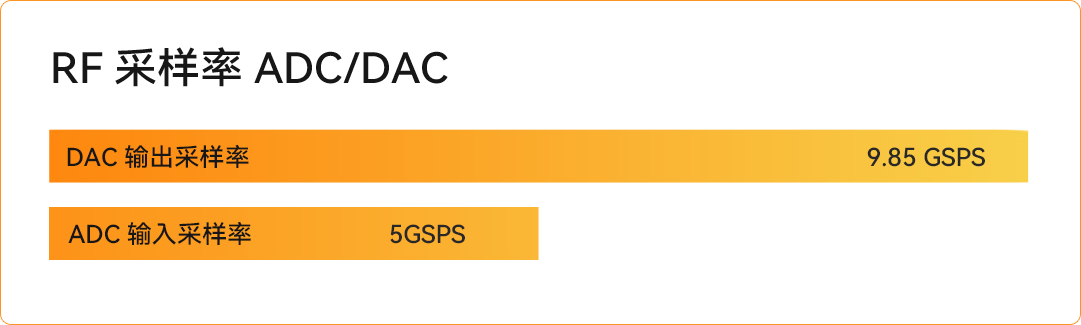

    高性能高 RF 采樣率 ADC/DAC

    滿足更大的系統應用需求

    支持 2 路 14 bit ADC 5GSPS 輸入，2 路 14 bit DAC 9.85GSPS 輸出， 單端信號輸入輸出，通過巴倫器件進行差分單端互轉功能，完成對數據的發送和接收，并且VCM 信號也引出至 TP，方便用戶調節共模電壓

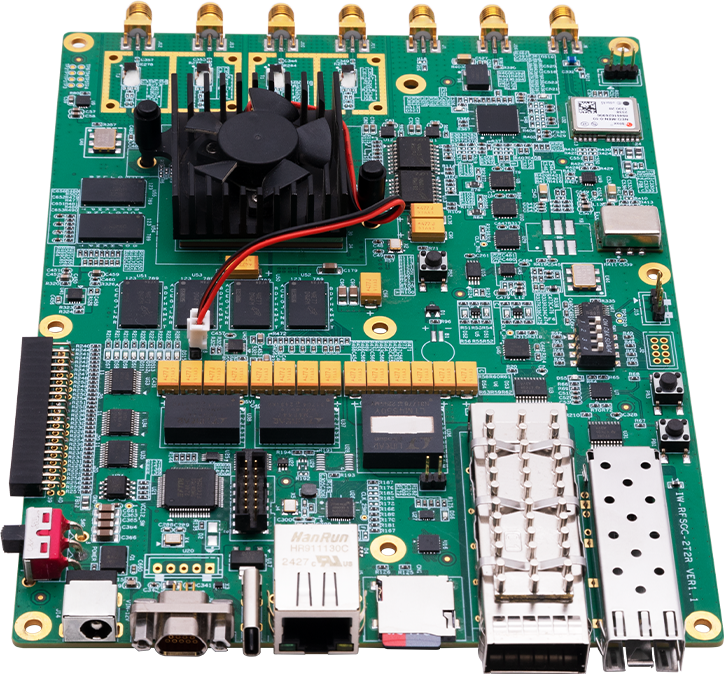

    單芯片自適應射頻平臺
    面向單芯片無線電的完整 SoC

    Zynq UltraScale+ RFSoC 異構計算架構，包括完整的 ARM 處理子 系統、FPGA 架構，以及 RF 信號鏈中的完整模數可編程性，提供 一個完整的單片軟件定義無線電平臺


    • 高密度射頻通道集成

      ·2 路 14-bit 射頻直采 ADC/DAC?

      ·支持多板級聯同步，滿足大規模系統（雷達陣列等）需求

    • 降低射頻信號鏈復雜性

      ·直接射頻采樣技術替代傳統模擬轉換，降低功耗與成本

      ·點芯片級集成 ADC/DAC，消除 JESD204B 接口需求，減少信號延遲

    • 異構計算與資源復用

      ·RFSoC將射頻采樣、FPGA和處理器集成，簡化硬件架構，降低功耗和體積

      ·RF 采樣器件消除了 JESD204B 高速串行接口的復雜性,減少計算資源

    • 更有效地卸載數據

      · 采用 1 通道 40G QSFP VITA 66.4 光纖接口和1通道10G SFP光纖接口來有效 地卸載數據

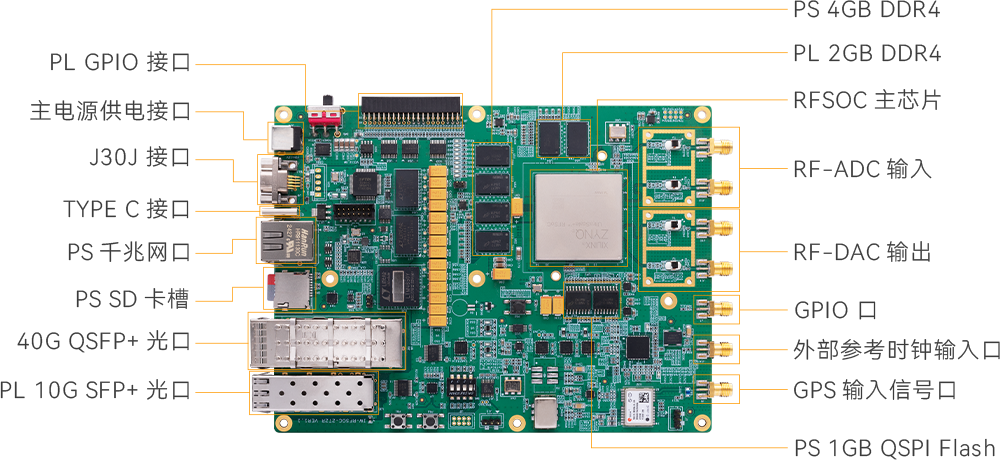

    功能接口

    ·開發板


    產品參數


    ZYNQ RFSoC 芯片參數

    芯片型號

    XCZU47DR-2FFVE1156I

    芯片 CPU

    Quad-core Arm CortexA53 MPCore
    Dual-core Arm Cortex R5F MPCore

    14 bit 2.5GSPS RF-ADC

    8

    14 bit 9.85GSPS RF-DAC

    8

    Decimation/ interpolation

    1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x

    GTY/GTR

    PL 端 GTY 8/PS 端 GTR 4

    System Logic Cell

    930K

    CLB LUTs

    425K

    Max.Dist.RAM

    13.0Mb

    Total Block RAM

    38.0Mb

    UltraRAM

    22.5Mb

    DSP Slices

    4272

    PCIe Gen4 x8

    2

    Zynq UltraScale+ 接口

    內存

    PS 端 4 片 1GB DDR4 共 4GB
    PL 端 2 片 1GB DDR4 共 2GB

    板卡供電

    2.5mm 圓頭電源插座（DC +12V）

    PS 端接口

    2x 128MB QSPI flash 固化配置文件

    1x JTAG 調試接口

    1x 10/100/1000 Ethernet RGMII (RJ45) 網口

    1x Mircro SD Card

    PL 端接口

    2 路 ADC (14-bit 、5GSPS) 端口

    2 路 DAC (14-bit、9.85GSPS) 端口

    1x QSFP+ 40G 光口

    1x SFP+ 10G 光口

    1 路 I2C 接口的 EEPROM

    GPS 接口（接口形式：側插SMA連接器）

    1 路 SPI 接口和 1 路 GPIO（接口形式：J30J連接器）

    36x GPIOs（接口形式：2.0mm間距彎插排座）

    1x RS232接口（接口形式：2.0mm 間距彎插排座） IO

    8x LEDs

    環境溫度

    工作時 -40℃~85℃


    包裝清單

    FPGA 開發板

    1 塊

    散熱風扇

    1 個

    SD卡

    1個

    網線

    1 根

    SMA 線

    4 根

    電源適配器

    1 個

    資料 U 盤

    1 個



    結構尺寸

    尺寸大小

    擴展板 180mm x 135mm



    應用領域

    XCZU47DR 芯片集成 Quad Cortex-A53 處理器 + 930K 邏輯單元，支持復雜算法實時處理，適用于 5G 基站、雷達信號處理等高精度場景

    5G 及 LTE 無線技術.jpg

    5G 及 LTE 無線技術

    通過 Zynq RFSoC，無線基礎設施制造商可實現顯著的占板面積及功耗減少，這對后期 MIMO 技術的發展至關重要



    衛星通信

    通過 Zynq RFSoC 中用直接 RF 采樣、高靈活、可重構邏輯及軟件可編程性，為信號生成和信號分析構建高速度的多功能儀器





    雷達信號處理和數據鏈

    具有 2 通道 ADC 和 2 通道 DAC，可滿足更大的應用需求，能夠在預警場景下實現低時延收發，獲得最佳響應時



    測試與測量

    通過 Zynq RFSoC 中用直接RF采樣、高靈活、可重構邏輯及軟件可編程性，為信號生成和信號分析構建高速度的多功能儀器
