紫光同創國產 FPGA 開發板 Kosmo-2 SoPC ARM PG2K100

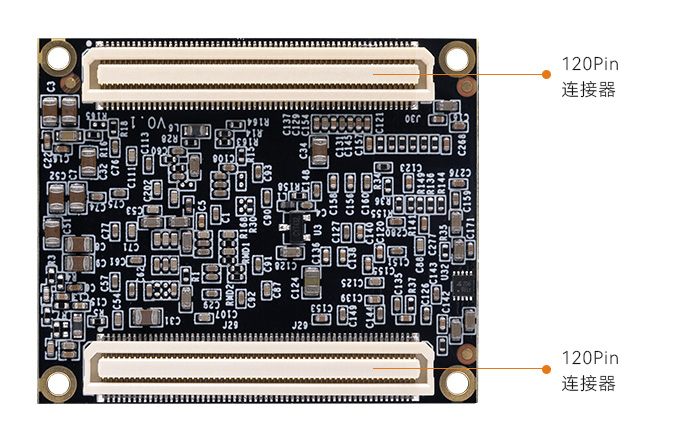

核心板型號

K100

FPGA 型號

PG2K100-6IMBG400

內核 CPU

雙核 ARM Cortex-A53

PU DDR3

1GB，32bit

PU QSPI FLASH

16MB

邏輯單元

85,760

LUTs

53,600

Flip-Flops

107,200

RAM

5.06Mb (144 x 36Kbits/個)

APM

256個

PU MIO

48 個

PA IO

HR I/O 94 個，HP I/O 26 個

HDMI 接口

1 個 HDMI 圖像視頻輸入輸出接口，1080P 圖像視頻輸出

以太網接口

1 個 10/100M/1000M 自適應以太網 RJ-45 接口，用于和電腦及其它網絡設備進行數據交換

CAN 總線接口

2 路 CAN 總線接口，為用戶 CAN 通信服務

RS485 接口

2 路 RS485 接口，為用戶 485 通信服務

USB HOST

1 個 USB2.0 HOST 接口，用于連接鼠標、鍵盤和 U 盤等 USB 外設

ＵSB Uart

1 個 USB 轉 Uart 接口，用于和 PC 或外部設備的串口通信

JTAG口

1 個 JTAG 接口，對系統進行調試和下載

實時時鐘

1 個 RTC 實時時鐘，配有電池座，電池的型號為 CR1220 ( 電壓為3V，電池需另購 )

擴展口

2 路 40 針的擴展口，2 個擴展口引出 68 個 IO， 可外接ALINX 7 寸 屏、攝像頭、 AD/DA、HDMI 等擴展模塊

LED

4 個用戶 LED，2 個電源 LED 指示燈，1 個配置 LED 燈

按鍵

4 個用戶按鍵，1 個開關，1 個復位按鍵

晶振

1 個 33.333Mhz 有源晶振，給 PU 系統提供穩定的時鐘源
1 個 50MHz 有源晶振，為 PL 邏輯提供額外的時鐘

SD 卡座

1 個 Micro SD 卡座，用于存儲操作系統鏡像和文件系統。

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

溫度傳感器

1 片溫度傳感器芯片 LM75，用于檢測板子周圍環境的溫度

輸入電壓

+5V 電壓輸入

供電

5V / 2A 供電

輸入電流

2A 最大電流

FPGA 開發板

1 塊

TF 卡

1 個

Mini USB 線

2 根

讀卡器

1 個

5V 電源

1 個

下載器

1 個

亞克力板

1 塊

尺寸大小

核心板：35x 42x 5.5mm；擴展版：130x 90x 17mm

疊層數量

核心板采用 12 層 PCB 設計，擴展版采用 8 層 PCB 板設計，預留獨立電源層和 GND 層

AN831 套餐

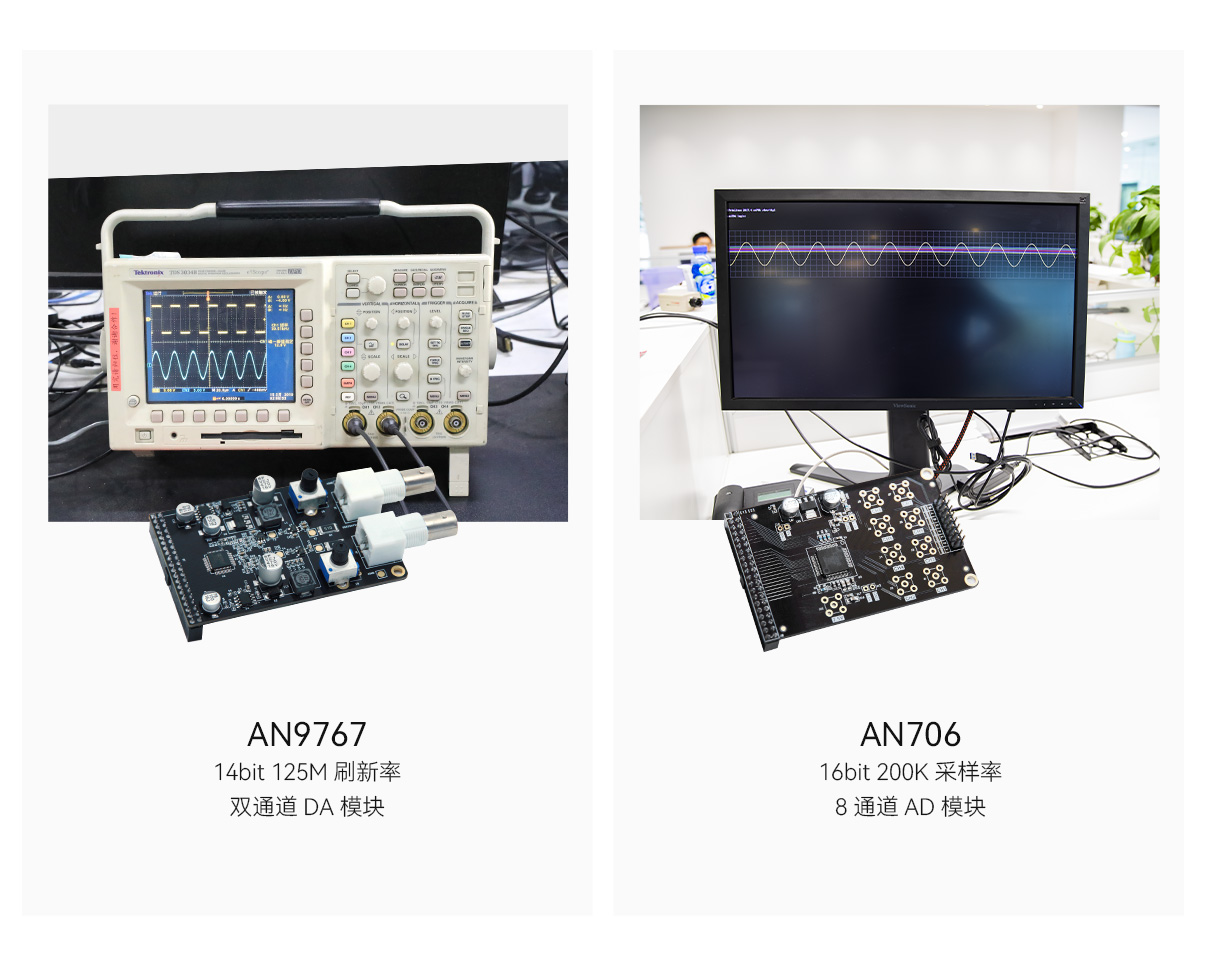

AN9767 套餐

AN706 套餐

AN9238 套餐

視頻套餐

豪華套餐

開發板

●

●

●

●

●

●

下載器

●

●

●

●

●

●

AN831

●

●

AN9767

●

●

AN706

●

●

AN9238

●

●

雙目攝像頭

●

●

7 寸屏

●

●
