4 路 1.25GSPS 采樣率 14 位 AD 采集 FMC 子卡模塊 FH9680

產品型號
FH9680
價格
￥30000.00

產品推薦

產品詳情
資料下載
售后服務

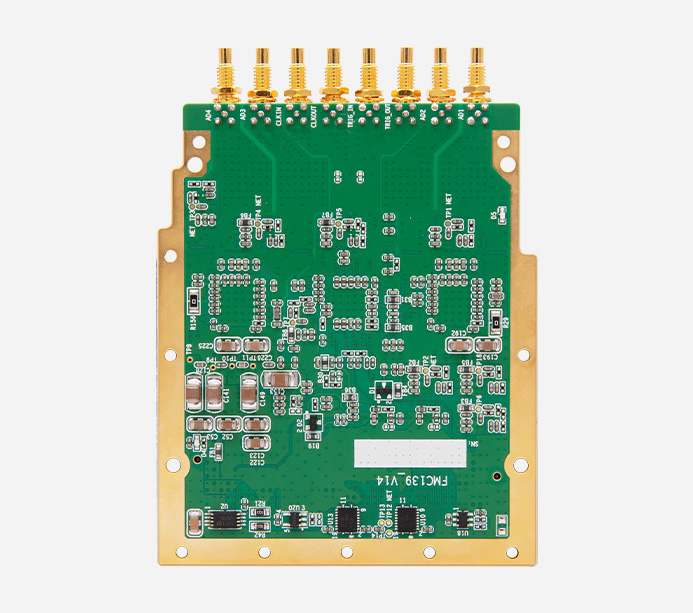

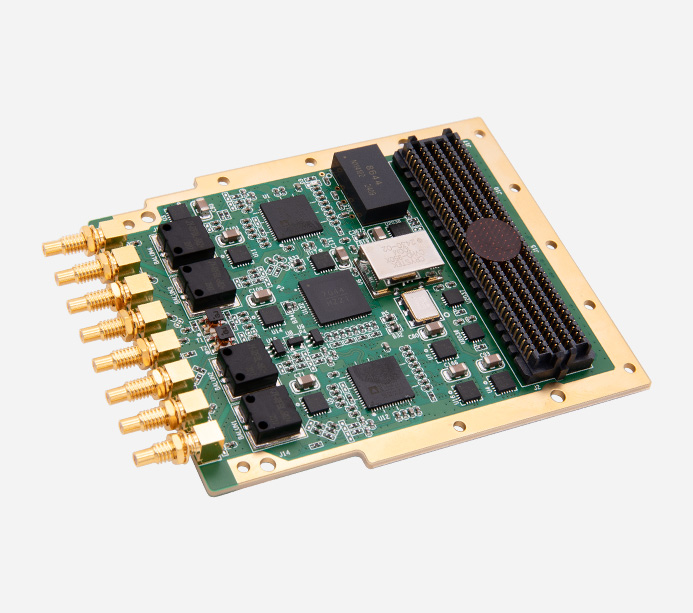

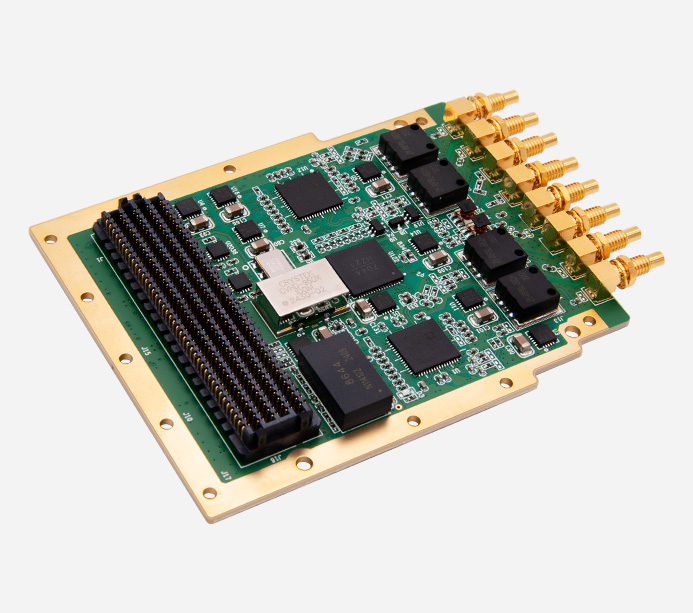

4 路高速 ADC 采集 FMC 子卡

1.25GSPS 采樣率，14 位 ADC 高分辨率，2GHz 全功率帶寬

FH9680 基于 VITA57.1 標準規范的 JESD204B 接口 FMC 子卡，該子卡可以實現 4 路 14-bit、1.25GSPS ADC 采集功能。該子卡 ADC 器件采用 ADI 公司的 AD9680 芯片,全功率 -3dB 模擬輸入帶寬可達 2GHz。該 ADC 與 FPGA 的主機接口通過 8 通道的高速串行 GTX 收發器進行互聯

適用于通信與無線基礎設施、雷達、寬頻帶通信、毫米波通信、自動測試設備等應用。

·AD9680 芯片
高頻帶寬、低噪聲
·JESD204B
8 通道 GTX 收發器互聯

·HMC7044
時鐘發生器
·寬溫工作-40°C ~ +85°C
工業級可靠

·6W 典型功耗
低功耗設計
·-154 dBFS/Hz
低噪聲密度


超高性能 ADC 配置

4 路 14 位 1.25GSPS AD 采集

2GHz 全功率帶寬


工業級可靠性與集成便利性

寬溫工作（-40°C ~ +85°C）

VITA57.1 標準，即插即用于兼容載板

低功耗設計，6W 典型功耗

+12V 單電源供電


軟件支持

可選集成板級軟件開發包（BSP）

底層接口驅動/板級互聯接口驅動

提供定制化算法與系統集成


（功能框圖）

產品參數

ADC 核心性能 ( AD9680)

接口

JESD204B（子類1）編碼數字輸出

功耗

ARM Mali?-400 MP2

SNR

65.3dBFS@1GHz,-1dBFS amplitude

SFDR

85dBFS@1GHz,-1dBFS amplitude

ENOB

10.8BIT（10MHz）

DNL

±0.5LSB，INL=±2.5LSB

直流供電

1.25V、2.5V，3.3V

噪聲密度

-154dBFS/Hz

無失碼

工作中無丟失的代碼

全功率帶寬

2 GHz (-3 dB)

基準電壓源

ADC內部基準電壓源

通道配置

混合 JESD204B Lane 配置

時鐘與觸發

時鐘發生器

高性能時鐘發生器芯片 HMC7044

時鐘源

支持 100MHz LVDS 晶振，支持外時鐘輸入

觸發

支持1路輸入/輸出觸發信號， LVTTL(3.3V) 電平標準

同步

支持同步輸入/輸出功能

物理與電氣特征

板卡尺寸

84.1 x 69mm

典型功耗

供電

+12V

散熱方式

自然風冷散熱

環境特征

工作溫度

-40℃~﹢85°C

存儲溫度

-55℃~﹢125°C

工作濕度

5%~95%，非凝結

包裝清單

FMC 子卡

應用領域

該板卡主要面向通信與無線基礎設施、雷達、寬頻帶通信、毫米波通信、自動測試設備等應用


雷達與智能天線

5G及LTE無線技術

自動駕駛

測試與測量

FH9680 用戶手冊

所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。

所有配件及贈品不在保修范圍內。
