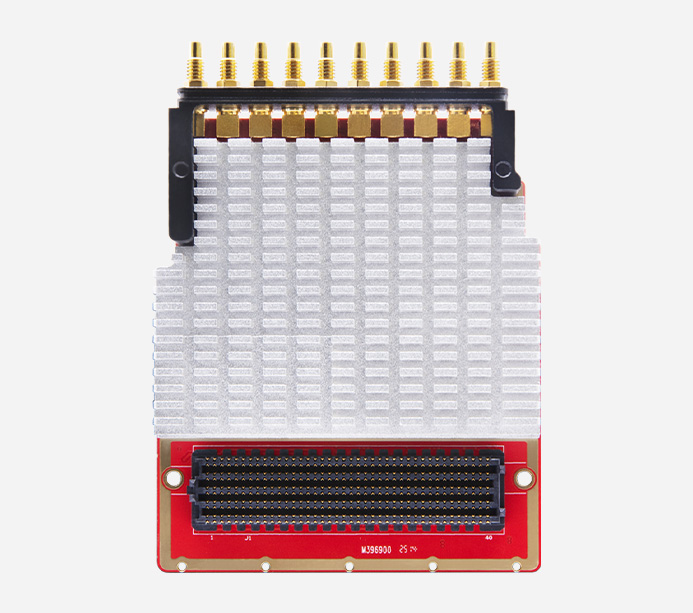

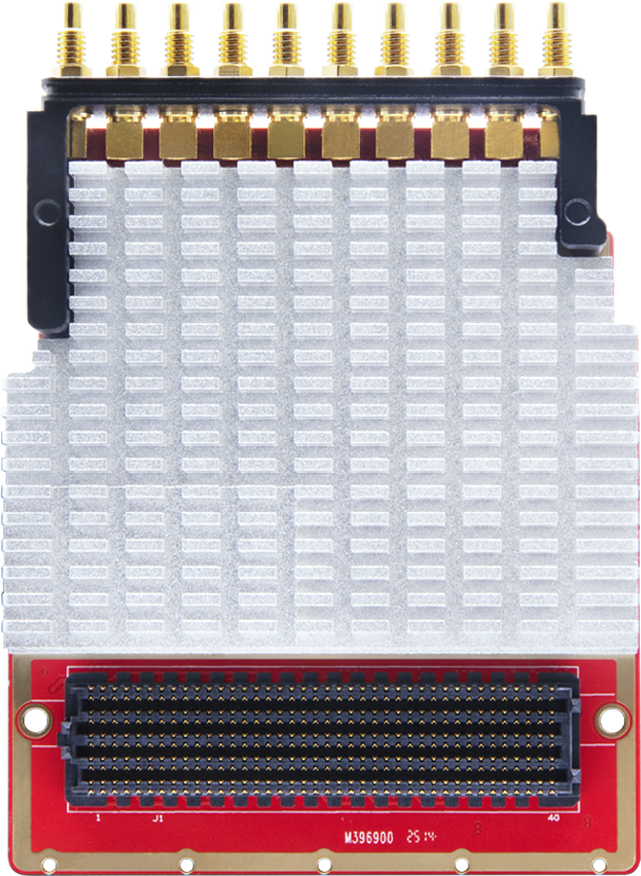

旗艦級寬帶射頻收發 FMC 子卡

4個發射器 (Tx)+4個接收器 (Rx)+2個觀測接收器 (ORx)，VITA57.1 FMC 標準接口

FH9600是一款基于 ADRV9026 的高性能、寬頻帶、多通道射頻收發 FMC 模塊為高性能軟件無線電平臺 (SDR) 提供一站式的射頻前端解決方案

適用于5G基站、雷達系統、大規模 MIMO 系統、高端測試儀等應用。

·AD9680
RF 收發器芯片
·450MHz（合成帶寬）
4x TX

·200MHz
4x RX
·450MHz
2x ORX

·75MHz~6GHz
寬頻帶覆蓋
·LMK04828
時鐘芯片

·TX->ORX
環回校準
·TDD與FDD
雙工模式

超寬頻段覆蓋+高帶寬

75MHz~6GHz 全頻段射頻處理

4x 獨立 200MHz 接收通道（RX）

4x 獨立 200MHz（合成450MHz）發射通道（TX）

2x 450MHz反饋鏈路觀測通道（ORx）


（功能框圖）

靈活的時鐘配置

TI 時鐘芯片(LMK04828)，支持可變采樣率

支持動態JESD204B/C速率配置，兼容性強

可選內部/外部參考時鐘

支持外部本振輸入（LO1/LO2）


（時鐘級聯分配鏈路）

軟件支持

提供 FPGA 參考代碼

JESD204B/JESD204C 參考設計


（觀測校準反饋鏈路）

低功耗與高能效

12V, 3.3V, VADJ 1.8V電壓輸入，兼容性強

整卡功耗 < 9W，降低功耗和發熱，提高能效

緊湊尺寸，板載散熱器，適配嚴苛環境

產品參數

射頻核心參數

芯片

Analog Devices ADRV9026

時鐘管理芯片

Texas Instruments LMK04828

工作頻段

75MHz ~ 6GHz

通道配置

4發射(TX) + 4接收(RX) + 2觀測器(ORx，各支持雙輸入)

瞬時帶寬

TX通道：200MHz（單通道）
RX通道：200MHz（單通道）
合成帶寬：450MHz（TX/ORx）

動態性能

EVM：≤0.56% （5G NR@100MHz）
ACLR：< -64dB

增益控制精度

TX增益步進：0.05dB
RX增益步進：0.5dB

最大ADC采樣率

245.76 MS/s

最大DAC采樣率

491.52 MS/s

射頻性能指標

參數

發射通道 (Tx)

接收通道 (Rx)

接口類型

SSMC

輸出功率

+5 dBm (@1.5GHz, CW)

靈敏度

-90 dBm (@20MHz帶寬)

EVM

0.56% (5G NR @100MHz)

< 2%

增益控制范圍

32 dB

30 dB

ACLR

< -64 dB

噪聲系數 (NF)

11.9 dB (@2.6GHz)

寬帶 SFDR

60 dBc (ADC)

噪聲系數 (NF)

-69 dBc (典型值 @2.5GHz)

物理與電氣特征

板卡標準

VITA 57.1 FMC HPC

供電電壓

+12V, +3.3V

IO Bank電壓

VADJ = 1.8V

典型功耗

< 9 W

尺寸

69.0 mm x 82.6mm

包裝清單

FMC 子卡

應用領域

該板卡適用于5G基站、雷達系統、大規模 MIMO 系統、高端測試儀等應用


5G/4G/3G宏站與小基站

Massive MIMO 系統

相控陣雷達

便攜式測試設備
