2025 ALINX 入門競賽類 FPGA 開發板選型推薦

純 FPGA：以 AMD Spartan/Artix 系列為代表，國產品牌以紫光同創 Logos/Titan 系列為代表，無硬核處理器，靠 Verilog/VHDL 構建功能，強在并行計算控制，適合低延遲、高吞吐量場景（如高速數據采集）的純硬件邏輯實現。

SoC：以 AMD Zynq 系列為代表，集成處理系統（PS）和可編程邏輯（PL），PS 部分包含硬核 ARM 處理器，可運行 Linux 等復雜操作系統， PL 部分則作為硬件加速器存在。這種軟硬件協同的異構架構是現代嵌入式系統設計的主流方向。

本文將按照產品品牌、系列和價格順序，從低到高對ALINX 幾款經典暢銷的入門級開發板進行介紹，幫助您根據預算和需求做出決策。

AMD 產品系列推薦

推薦型號：AX309

適合群體：預算有限、想初步體驗 FPGA、希望夯實硬件設計基礎，從零開始搭建邏輯電路的人群

AX309 是 ALINX 為 FPGA 入門群體設計的經濟實惠之選，399 的價格對于預算有限或只想初步體驗FPGA 的學生來說非常劃算。這款開發板能實現最基礎的邏輯功能，非常適合用于學習Verilog/VHDL、數字電路設計及簡單的外設控制。

（Spartan6 XC6SLX9 FPGA 入門學習板 AX309）

板卡提供豐富的經典接口，包括一個 16 位的 VGA 接口，可用于彩色圖像顯示；一個攝像頭接口，支持 OV5640 攝像頭；一個 6 位數碼管，支持 6 位數字的動態顯示；兩個 40 針擴展口，提供 34 個 IO 引腳，可連接多種 ALINX 擴展模塊，如 AD/DA  或 TFT 模塊。

AX309 非常適合作為 FPGA 學習的敲門磚。學生可以使用它進行數字電路原理驗證、Verilog/VHDL語言基礎學習、交通燈/流水燈實驗、入門級視頻信號處理等。

（AX309 功能接口示意圖）

推薦型號：AX7035B

適合群體：需要更高性能、更豐富接口的 FPGA 進階學習者與競賽群體。

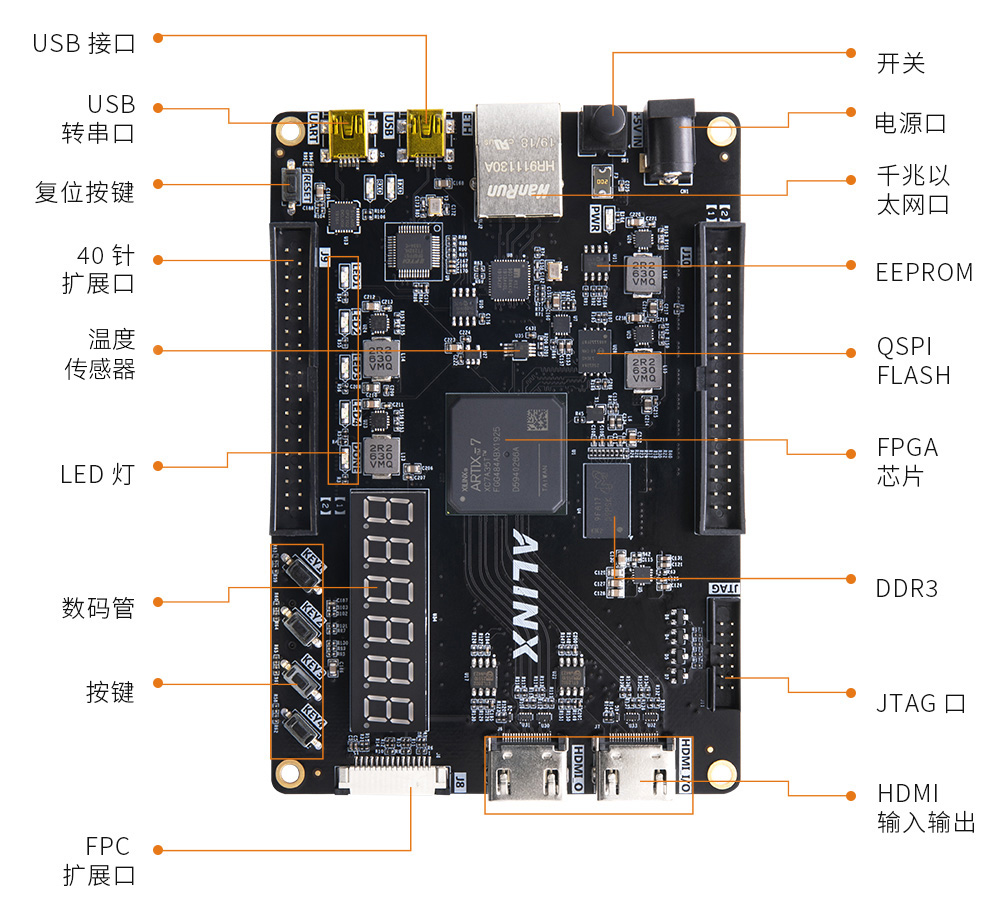

（Artix7 XC7A35T FPGA 開發板 AX7035B）

AX7035B 提供了比 AX309 多得多的邏輯資源和更現代的高速接口，用于實現更復雜的應用。

AX7035B 集成 HDMI 輸入/輸出接口、千兆網口、USB 2.0 等，可用于實時視頻處理、高速數據通信、復雜算法的硬件加速等。

推薦型號：AX7020 & AX7Z020B

這兩款板卡都融合了 ARM Cortex-A9 處理器和Artix-7 FPGA，核心芯片都是 AMD XC7Z020，所以 PS/PL 資源完全一致，都包括 85K 邏輯單元、4.9Mb 塊RAM和 220 個 DSP 切片。差異主要在于價格和板載接口。

AX7020 集成板載 USB JTAG，USB HOST/SLAVE 以及 USB 轉串口，方便快速開發和調試，提供 PMOD 接口、獨立按鍵和 LED，可進行簡單的功能擴展和人機交互。

（AX7020 功能接口示意圖）

AX7Z020B 面向更專業的工業應用，額外提供 MIPI 攝像頭接口、CAN/RS485 總線接口以及 AD 接口，但價格只比 AX7020 高出 400 元。

（AX7Z020B 功能接口示意圖）

總的來說，AX7020 非常適合嵌入式 Linux 系統學習、操作系統移植和驅動開發等“軟件驅動”型項目，豐富的 USB 接口方便連接鍵盤、鼠標等外設，作為小型嵌入式開發平臺。

AX7Z020B因其配備工業級總線接口（CAN/RS485）和 MIPI/AD 接口，更適合機器人控制、工業自動化、嵌入式視覺、傳感器數據采集類等競賽項目。

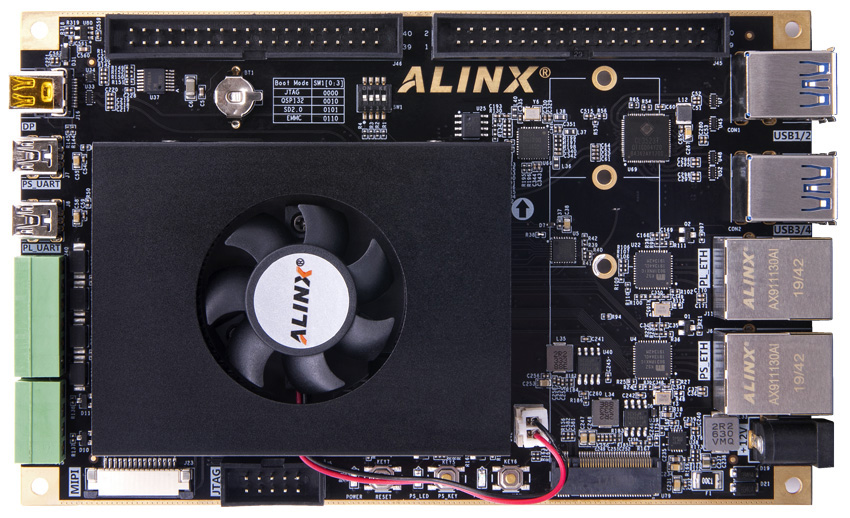

推薦型號：AXU2CGB & AXU3EGB

這兩款板卡基于 Zynq UltraScale+ MPSoC 架構，采用異構多核處理器，AXU2CGB 搭載雙核 64 位 ARM Cortex-A53（APU，用于高性能計算）+ 雙核 ARM Cortex-R5（RPU，用于實時控制）+ Mali-400 GPU，AXU3EGB 則升級為四核 64 位 ARM Cortex-A53。適用于 AI、機器學習、4K 視頻處理等復雜應用。

兩款板卡在外觀上并無不同，核心區別在于芯片和核心板的配置。

核心芯片：AXU2CGB 采用 XCZU2CG 芯片，AXU3EGB 采用 XCZU3EG 芯片。

資源對比：AXU2CGB擁有103K邏輯單元、240個DSP切片、5.3Mb塊RAM，AXU3EGB擁有154K邏輯單元、360個DSP切片、7.6Mb塊RAM。

板載內存：AXU2CGB配備PS端2GB DDR4內存，AXU3EGB配備PS端4GB DDR4+PL端1GB DDR4。

接口與擴展能力：兩款板卡均提供Mini DP（4K@30Hz）輸出、NVME M.2接口（用于連接SSD）、USB 3.0接口和千兆網口。直接面向高端應用，適用于深度學習推理加速（支持Vitis-AI DPU）、4K視頻編解碼、云端計算、航空航天等高端研究項目。更加適合志在科研和競賽的同學選擇。

以上就是六款 ALINX 經典暢銷入門級競賽類 FPGA 開發板的介紹，最后附上選型表供大家對比選擇。

（ALINX 入門競賽類 FPGA 開發板選型表）

紫光同創產品系列推薦

推薦型號：PGL12G & PGL22G

PGL12G：功能和 AX309 相似。PGL12G 擁有 11,827 個等效 LUT4 單元和 32MB SDRAM，提供HDMI 輸出、攝像頭接口和 AD 接口，適合完全零基礎的初學者用于學習數字邏輯、基礎外設控制和 Verilog 語言。價格僅為329元。

PGL22G：PGL22G 在性能上有所升級，擁有 21,043 個等效 LUT4 單元和 256MB DDR3 內存。板卡提供 HDMI輸出、千兆以太網和 USB 2.0 接口，在功能上與 AX7035B（Artix 7系列）相似。適合已經掌握基礎，需要更多資源進行視頻處理、網絡通信等中小型項目的學生。

推薦型號：AXPGL50H & AVP50G

這兩款板卡都基于 PGL50H 系列芯片，主要面向需要更強性能和專業接口的進階應用。

AXPGL50H：擁有 51,360 個等效 LUT4 單元和 1GB DDR3 內存，集成 PCIe Gen2x4 和 4 路 6.375Gb/s 高速收發器，適用于工業控制、高速數據傳輸。

AVP50G：設計更專注于視頻處理，它提供 HDMI 輸入/輸出、VGA 輸出以及 4 路 AV 輸入接口，堪稱專業級視頻圖像處理開發板，非常適合需要進行多格式視頻信號采集與處理的專業項目。

推薦產品：AXK100

（紫光同創 Kosmo2 系列 FPGA 開發板 AXK100）

AXK100 集成雙核 64 位 ARM Cortex-A53 處理器和 85K 邏輯單元的 FPGA，PU 端搭載 1GB DDR3 內存，提供 HDMI 輸入/輸出、千兆以太網、2 路 CAN 總線和 2 路 RS485 接口。在功能上與 AX7Z020B 相似，適用于機器人控制、機器視覺等高端項目，但其硬核處理器（Cortex-A53）又比 AMD Zynq 7000 系列（Cortex-A9）更先進，因而價格極具競爭力。

無論選擇哪款板卡，FPGA 開發都是一個充滿挑戰和樂趣的過程。本指南不僅可用于選型，也可作為您學習 FPGA 的路線圖，愿您使用 ALINX 開發板，在數字邏輯的廣闊世界中自由探索，實現自己的創新構想。
