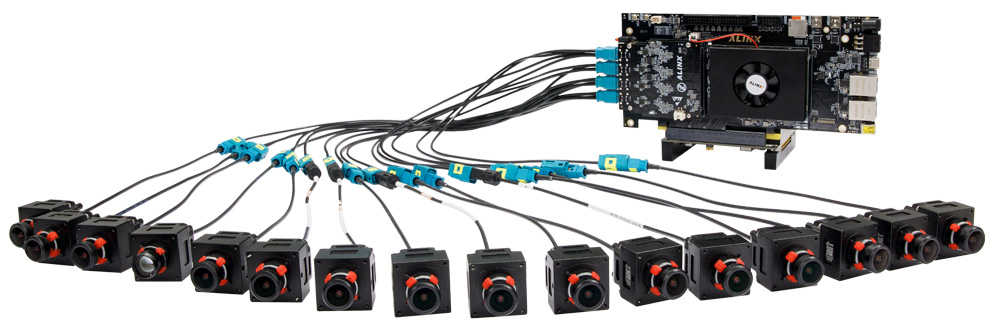

Based on Xilinx's ZYNQ Ultrascale+ MPSoC series FPGA chip design, it is used in autonomous driving fields such as unmanned driving, slow-speed special vehicles, data acquisition vehicles, and in-vehicle simulation test systems.
最多支持 16 通道 GMSL1/2 攝像頭輸入
最高支持 8通道 8MP分辨率攝像頭
支持 PCIE 3.0 X8 X4 X1 模式，兼容 PCIE 2.0, 最高理論帶寬 8GB/s
INTEL CPU平臺、AMD CPU平臺、NVDIA Jatson平臺
·基于 Xilinx 公司 ZYNQ Ultrascale+ MPSoC 系列 FPGA 芯片設計
·支持多通道 GMSL1/2 攝像頭輸入，最多支持 16 通道，最高支持 8MP 攝像頭
·支持 PCIE 3.0 總線
·支持 2 路 10/100/1000M 以太網接口
·支持 H.264/H.265 編解碼
·支持可編程，可加入自定義算法
·支持 V4L2 調用
·支持低延時
·支持外部觸發信號輸入和板卡同步信號輸出
最多支持 16 通道 1920*1080@30 分辨率攝像頭
最高支持 8 通道 8MP 分辨率攝像頭
支持 PCIE 3.0 X8 X4 X1 模式，兼容 PCIE 2.0, 最高理論帶寬8GB/s
GMSL1 模式下可達 40 米（3Gbps）
GMSL2 模式下可達 20 米（6Gbps）
使用安費諾 Z Code FAKRA 車規同軸連接器
支持外部觸發信號輸入，實現多板卡的同步觸發，高電平觸發，觸發電平支持 3.3V-5V
支持板卡同步信號輸出，對多路攝像頭進行同步觸發（攝像頭需支持觸發功能）
支持 Linux 操作系統，使用 V4L2 框架驅動
支持 AXI 接口擴展外設，并支持外設使用 MSI 中斷
支持標準 IIC 和 UART 設備
支持視頻格式：YUV2、RGB888
內存模式支持 USERPTR 及 MMAP
支持攝像頭配置及查詢操作
提供16路攝像頭顯示上位機 DEMO
板卡尺寸
標準全高尺寸
視頻接口
安費諾 Z Code FAKRA 車規同軸連接器
觸發接口
SMA 連接器
總線
GMSL1/GMSL2
POC供電
單通道Max 1A@12V
通道數
Max 16通道攝像頭輸入
輸入分辨率
1920*1080@30fps 最多支持16通道
4096×2160@25fps 最多支持8通道
視頻格式
YUV2、RGB888
主機操作系統
已測試過Linux 內核版本：5.4.0-91-generic
軟件支持
支持Linux操作系統，使用V4L2框架驅動
支持AXI接口擴展外設，并支持外設使用MSI中斷
支持標準IIC和UART設備
內存模式支持USERPTR 及MMAP
支持通過IIC總線對攝像頭配置及查詢操作
支持常用操作：
VIDIOC_DQBUF
VIDIOC_QBUF
VIDIOC_STREAMOFF
VIDIOC_STREAMON
VIDIOC_REQBUFS
VIDIOC_QUERYBUF
VIDIOC_QUERYCAP
VIDIOC_QUERYCTRL
VIDIOC_G_PARM
VIDIOC_S_PARM
VIDIOC_G_FMT
VIDIOC_S_FMT,
VIDIOC_G_CTRL
VIDIOC_S_CTRL
工作溫度
-40℃ - +70℃
工作濕度
10% - 90%
存儲溫度
-40℃ - +85℃
存儲濕度
10% - 90%
用于無人駕駛系統攝像頭視頻采集傳輸
用于數據采集車輛的攝像頭視頻采集傳輸
用于ADAS、自動駕駛測試系統攝像頭接入后視頻還原
已測試Intel 12代 酷睿 i5-12400 處理器
測試AMD 銳龍9 5900X 處理器
已測試Xavier、Orin架構
