XCAU15P
產品型號
AXAU15產地
上海價格
￥3999.00
擴展板集成PCIe 4.0 x4、FMC HPC、千兆以太網等接口，核心板器件采用 16 納米架構的Artix UltraScale+器件，可實現卓越的性能功耗比。Artix UltraScale+ FPGA 為高級協議提供速率高達 12.5Gb/s 的收發器，支持超強 DSP 計算處理能力，可將 I/O 帶寬與計算相匹配，為成本敏感型低功耗應用提供優越的系統性能，充分滿足機器視覺、安全網絡、4K 廣播以及多種不同工業物聯網及邊緣市場的需求。
170K
156K
78K
12.5Gb/s
連接各種 FMC 卡
1GB DDR4 32bit，32MB QSPI FLASH
核心板型號
ACAU15
芯片型號
XCAU15P-2FFVB676I
工作溫度
工業級, -40°C~85°C
內存
1GB DDR4, 16bit
QSPI FLASH
32MB
System Logic Cells
170K
CLB Flip-Flops
156K
CLB LUTs
78K
Max. Distributed RAM
2.5Mb
Total Block RAM
5.1Mb
Clock Mgmt Tiles
3
DSP Slices
576
PCI Express
PCIE 4.0
收發器GTH
GTH 12.5Gb/s x12
HD IOs
72
HP IOs
102
差分對
48
DDR4

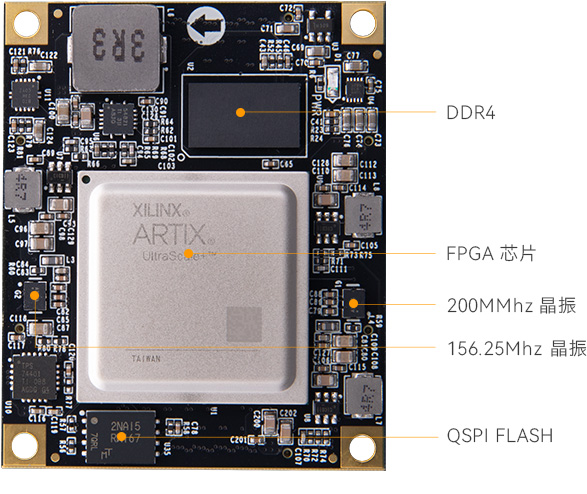

1片 1GB DDR4 存儲芯片，運行數據速率可達 2400Mbps
QSPI FLASH
1片 32MB 大小的 QSPI FLASH 芯片, 存儲 FPGA 配置 Bin 文件以及其它用戶數據文件。
時鐘配置
板上提供了1 個 200MHz 差分晶振，可為DDR4控制器及 FPGA邏輯提供參考時鐘
1 個156.25MHz差分晶振，用于GTH 收發器的參考時鐘輸入
PCIe x4 接口
支持PCI Express 4.0 標準，提供標準的PCIe x4 高速數據傳輸接口
FMC HPC 接口
1路 FMC HPC 接口，外接各種 FMC 卡（HDMI、AD、光纖、SDI、雙目攝像頭等）
千兆以太網接口
1路千兆以太網接口，為用戶提供網絡通信服務，持10/100/1000 Mbps網絡傳輸速率; 全雙工和自適應
USB Uart 接口
1路Uart轉USB接口，用于和電腦通信，方便用戶調試
SD 卡槽
1路Micro SD卡座，用于存儲操作系統鏡像和文件系統
40 針擴展口
2個 40針2.54mm間距擴展口，外接各種模塊（攝像頭，液晶屏， 高速AD塊等）
JTAG 調試口
1個 10針2.54mm標準 JTAG 口，用戶通過下載器對FPGA系統進 行調試和下載
EEPROM
1片 IIC接口的 EEPROM 24LC04
LED 燈
核心板上 1 個電源指示燈；底板上有 1 個電源指示燈，1個配置燈 2 個是 USB Uart 的數據接收和發送指示燈和 2 個是用戶 LED 燈
輸入電壓
+12V 電壓輸入
供電
12V/3A 供電
輸入電流
3A 最大電流保護
開發板
1 塊
散熱風扇
1 個
USB 下載器
1 套
12V 電源
1 個
PCIE 擋板
1 個
MINI USB 線
1 根
尺寸大小
376mm x 213mm
疊層數量
核心板14層 PCB板設計，擴展板10層 PCB板設計，預留獨立電源層和GND層
核心板結構尺寸圖
擴展板結構尺寸圖

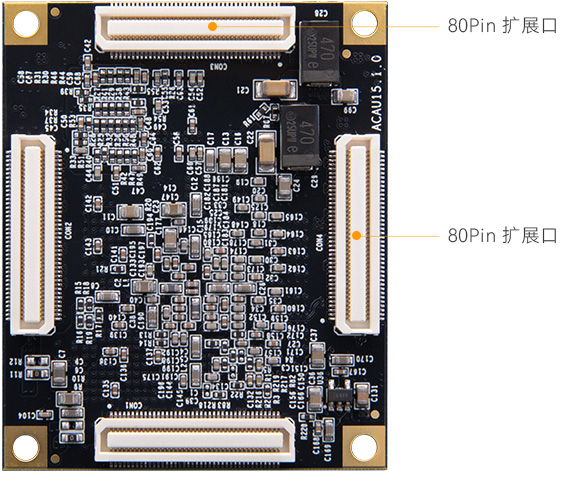

8路高速收發器連接 FMC HPC 專用高速管腳
可連接 HDMI 輸入輸出，高速 AD、SDI 輸入輸出、光纖、雙目攝像頭、Cameralink、GMSL 攝像頭等 FMC 卡,自由擴展，滿足高速傳輸，適合各領域開發
網絡通信
數據中心網絡和存儲加速
醫療成像
工業自動化
視頻圖像處理
物聯網
半導體 ATE
機器視覺
