購買須知：
該系列開發板有 AX7203 和 AX7203B 兩種，僅擴展板網口芯片不同，功能相同，兩個型號會根據庫存隨機發貨，請根據二維碼標簽區分。
驗證 PCIE 解決方案，加快 PCIE 產品開發網絡通信，高速數據傳輸處理,視頻圖像處理，工業控制
配套例程及配套資料 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
01. vivado 2019.1 安裝
02. vivado 下 LED 流水燈實驗及仿真
03. vivado 下按鍵實驗
04. vivado 下 PLL 鎖相環輸出測試
05. 串口接收發送實驗
06. 按鍵消抖實驗
07. I2C 接口 EEPROM 讀寫數據
08. FPGA 片內 ROM 測試
09. FPGA 片內 RAM 讀寫測試
10. FPGA 片內 FIFO 讀寫測試
11. SD 卡讀寫實驗
12. HDMI 彩條輸出
13. 4.3 寸屏彩條輸出
14. 7 寸屏彩條輸出
15. HDMI 輸入輸出環通實驗
16. 帶 DDR3 的 HDMI 輸入輸出環通實驗
17. DDR3 讀寫數據測試
18. AN831 錄音與播放
19. SD 卡 AN831 模塊音樂播放
20. 字符 HDMI 顯示
21. 字符 4.3 寸屏模塊顯示
22. 字符 7 寸屏模塊顯示
23. SD 卡圖片 HDMI 顯示
24. SD 卡圖片 4.3 寸 LCD 顯示
25. SD 卡圖片 7 寸 LCD 顯示
26. 雙目攝像頭采集 HDMI 顯示
27. 雙目攝像頭采集 4.3 寸屏顯示
28. 雙目攝像頭采集 7 寸屏顯示
29. SOBEL 攝像頭邊緣檢測
30. AD9238 波形顯示例程
31. AD7606 波形顯示例程
32. ADDA 測試例程
33. AD9767 雙通道正弦波產生
34. AD9767 雙通道三角波產生
35. 千兆以太網傳輸實驗
36. AD9238 以太網傳輸例程
37. AD7606 以太網傳輸例程
38. AD9280 以太網傳輸例程
39. AN5642 攝像頭采集千兆以太網傳輸視頻
40. PCIe 速度測試
41. PCIe 之 HDMI 輸入
42. PCIe 之 HDMI 輸出
43. PCIe 之 xdma 接口進階篇
開發板
AN9767 套餐
AN706 套餐
AN9238 套餐
視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
下載器
●
●
●
●
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
雙目攝像頭
●
●
4.3 寸屏
●
●
套餐配套模塊，點擊了解更多
核心板
AC7200
FPGA 型號
XC7A200T-2FBG484I
速度等級
-2
芯片等級
工業級別，-40°c~85°c
內存
1GB DDR3，32bit
QSPI FLASH
16MB
Logic cells
215360
查找表
33650
觸發器
269200
Max.Distributed RAM
2888
Block RAM ( 36Kb each )
365
Total Block RAM
13140kb
DSP Slices
740
收發器
4x 6.6Gbps
PIC Express
PCIE2.0
HR IO
180
差分對 LVDS
48
連接器
80pin x4
DDR3
2 片 512MB，32bit 總線，數據速率 800Mbps
QSPI Flash
1 片 128Mbit QSPI FLASH，可用作 FPGA 用戶數據的存儲
晶振
高精度 LVDS 有源差分晶振，1 個是 200MHz 給系統提供穩定的時鐘源，1 個是 125MHz 為 GTP 收發器提供穩定的時鐘輸入
GTP 收發器
4 路 GTP，每路高達 6.6Gb/s，適合光纖通信和 PCIe 數據通信
PCIe 接口
1 路 PCIe 2.0 x4 接口，提供 PCIe x4 高速數據傳輸接口單通道通信速率可高達 5GBaud。
以太網接口
2 路 10 / 100M / 1000M 以太網 RJ-45 接口，進行以太網數據交換
JTAG 口
10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試
HDMI 輸出
1 路 HDMI 輸出，支持 1080P@60Hz 輸出，支持 3D 輸出
HDMI 輸入
1 路 HDMI 輸入支持 1080P@60Hz 輸入，支持不同格式數據輸出
USB 轉串口
1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試
EEPROM
1 個 IIC 接口的 EEPROM 24LC04
SD 卡座
1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式
LED
核心板 1 個 LED，擴展板 4 個 LED
按鍵
2 個用戶按鍵
40 針擴展口
預留 2 個 40 針 2.54mm 間距的擴展口，可以外接黑金的各種模塊 （ 雙目攝像頭，TFT LCD 屏，高速 AD 模塊等等 ）。擴展口包含 5V 電 源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路。
輸入電壓
+12V 電壓輸入
供電
12V / 3A 供電
輸入電流
3A 最大電流保護
FPGA 開發板
1 塊
散熱片
1 個
Mini USB 線
1 根
USB 下載器
1 套
12V 電源
1 個
透明保護板
1 塊
尺寸大小
核心板 55mm x 45mm，擴展板 188mm x 110.8mm
疊層數量
核心板 10 層 PCB 板設計，擴展板采用 4 層 PCB 板設計預留獨立電源層和 GND 層
網絡、PCIe 高速數據傳輸、視頻圖像處理、工業控制

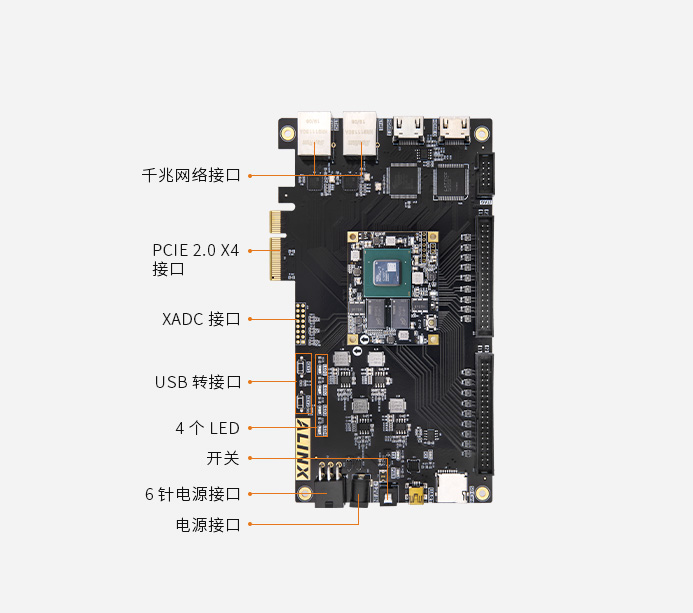

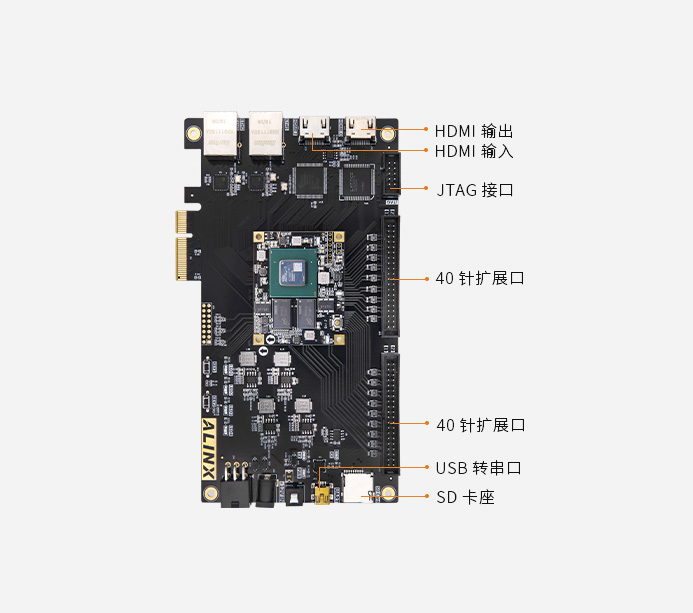

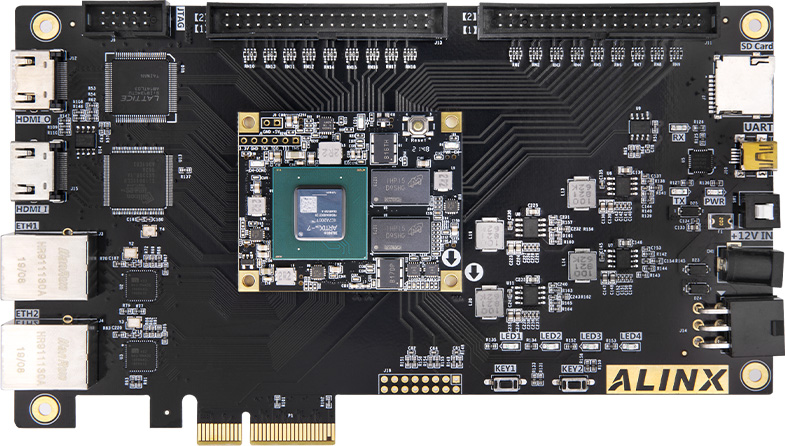

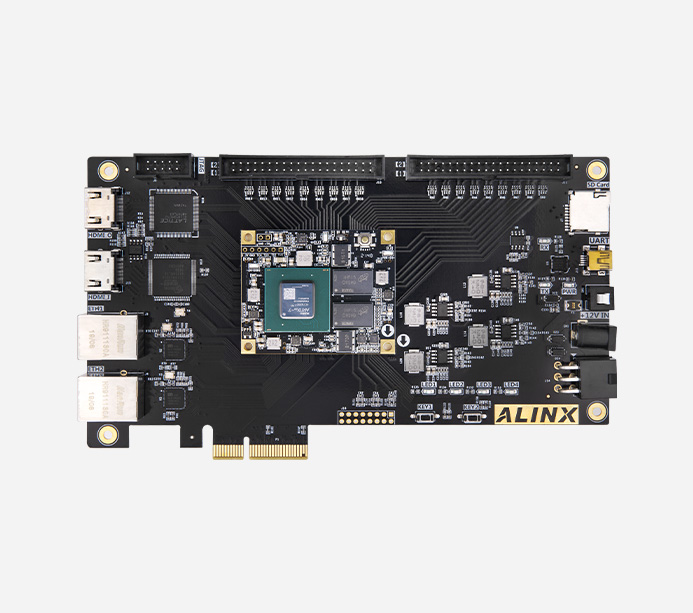

采用核心板加擴展板的模式，方便用戶對核心板的二次開發利用。 豐富的外圍接口，比如 1 路 PCIe x4 接口，2 路千兆以太網接口，1 路 HDMI 輸出接口，1 路 HDMI 輸入接口，Uart 接口，SD 卡接口等。
滿足用戶各種 PCIe 高速數據傳輸，視頻圖像處理和工業控制的要求。為高速視頻傳輸，網絡和 PCIe 通信及數據處理的前期驗證和后期應用
驗證 PCIE 解決方案，加快 PCIE 產品開發
通過 HDMI 輸入接口采集視頻信號（1080p），通過 PCIE 接口上傳到電腦，上位機實時顯示采集到的視頻圖像
上位機抓取電腦桌面的顯示內容（1080p），通過PCIE接口發送給 FPGA，FPGA 通過 HDMI 接口輸出到顯示器，顯示器同步實時顯示電腦桌面內容
滿足各種 PCIe 高速數據傳輸、視頻圖像處理和工業控制要求
智能識別、醫療安防、車載數碼、工業控制、智能電網
雙目攝像頭模塊 AN5642 進行視頻采集，通過開發板的 HDMI 接口顯示到顯示器上，實現雙目同步顯示。
AN9767 / AN706 模塊上機展示圖
*信號源輸出的信號連接到 AN9767 模塊通過示波器顯示波形信號
*信號源輸出的信號連接到 AN706 模塊，運行系統進行波形數據繪制，通過開發板的 HDMI 接口顯示到顯示器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
