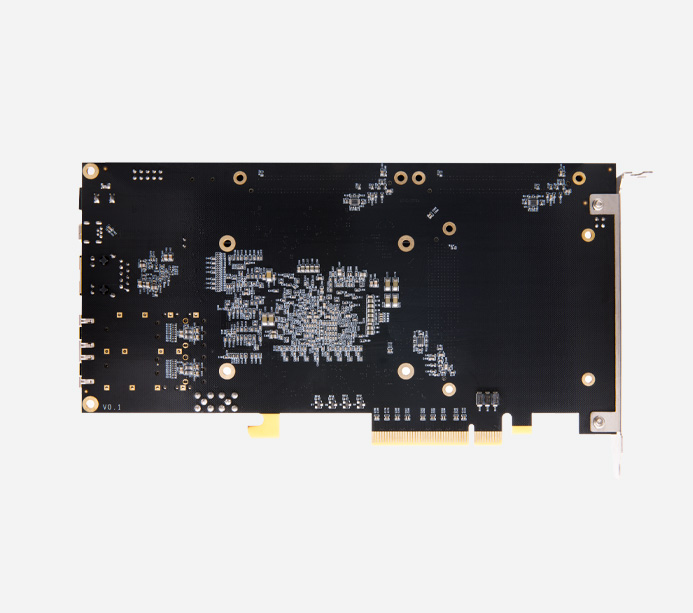

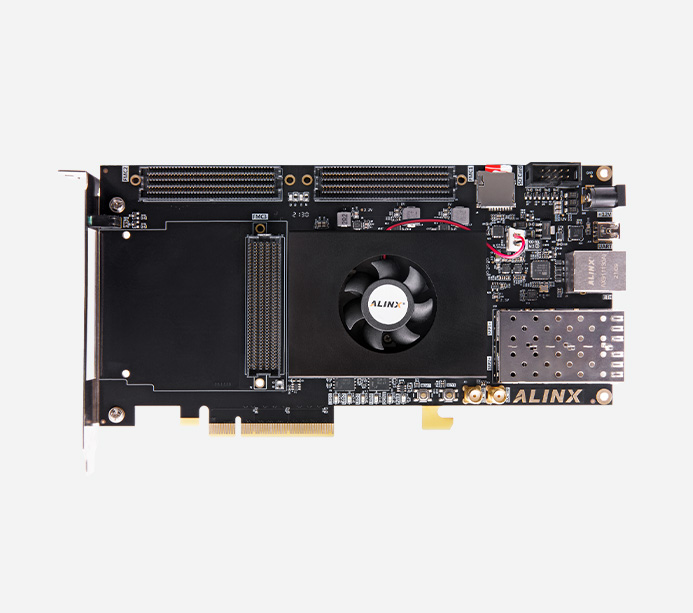

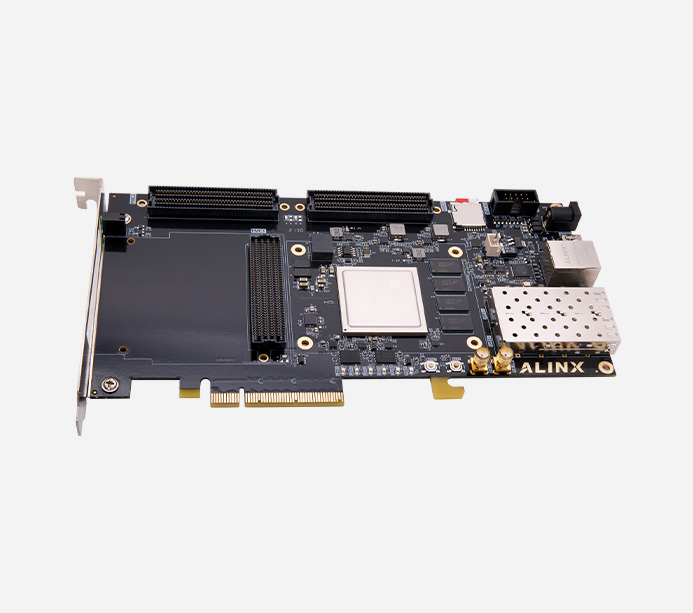

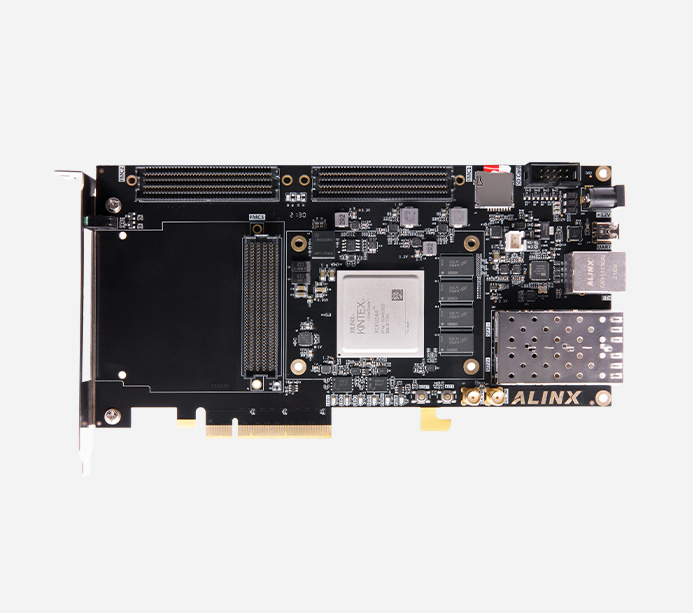

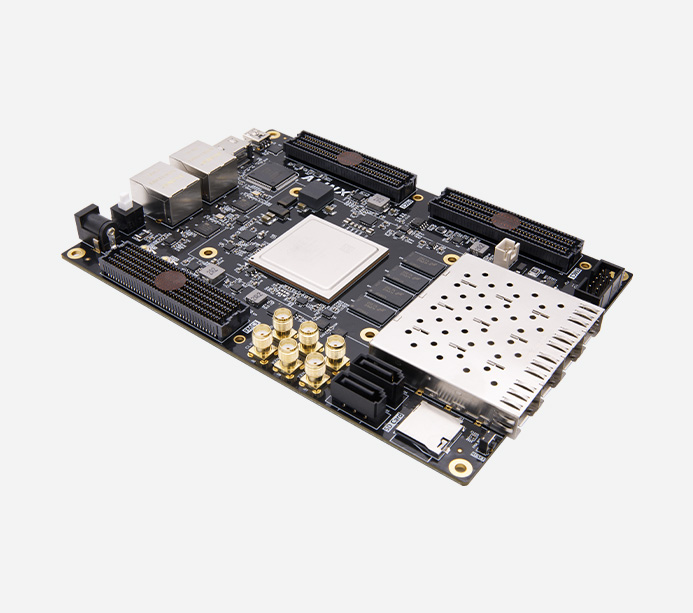

Xilinx Kintex UltraScale FMC HPC PCIE 光纖 FPGA開發板 XCKU040

芯片型號

XCKU040-2FFVA1156I

芯片級別

速度等級 -2，工業級

邏輯單元

530.250

查找表

242,400

觸發器

484,800

PCIe Gen3 x8

3

Block RAM ( Mb )

21.1

DSP 處理單元（ DSP Slices ）

1920

收發器

20 路，12.5Gb/s max

速度等級

-2

溫度等級

工業級

DDR4

4 片 1GB DDR4 共 4GB

QSPI Flash

2 片 256Mbit 共 64MB QSPI FLASH 存儲芯片,可用作 FPGA 芯片配置文件和用戶數據的存儲

光纖接口

2 路 SFP+光纖接口，實現 2 路高速的光纖通信接口。每路的光纖數據通信接收和發送的速度高達 12.5Gb/s

FMC 擴展口

3 個標準的 FMC 的擴展口，其中有 2 個 LPC 擴展口，1 個 HPC 擴展口。外接 XILINX 或 ALINX 各種 FMC 子板（HDMI 輸入輸出模塊，雙目攝像頭模塊，高速AD模塊等)

Micro SD 卡座

1 路 Micro SD 卡座，用于 FPGA 對 SD 卡的數據讀寫和存儲

USB 轉串口

1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試

以太網接口

1 路 10/100M/1000M 以太網 RJ45 接口，用于和電腦或其它網絡設備進行以太網數據交換

SMA 接口

2 路 SMA 外接接口，引腳連接普通的時鐘信號，用于外接的輸入輸出信號

JTAG 調試口

1 個 10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試

晶振

1 個 200Mhz 差分晶振，給 FPGA 系統提供穩定的時鐘源
1 個 125Mhz 差分晶振，為光纖提供參考時鐘
1 個156.25Mhz 差分晶振，給收發器參考時鐘

溫度傳感器

1 片溫度傳感器芯片 LM75，檢測周圍環境溫度

EEPROM

1 片 EEPROM，用于 lC 總線通信和存儲客戶自定義信息

LED 燈

6 個 LED，1 個電源指示燈，1 個 DONE 配置指示燈， 4 個用戶指示燈，1 對面板指示燈

按鍵

2 個用戶按鍵，1 個復位按鍵，1 個連接到 FPGA 的普通 IO

輸入電壓

+12V 電壓輸入

供電

12V / 3A 供電

輸入電流

3A 最大電流保護

開發板

1 塊

散熱風扇

1 個

Mini USB 線

1 根

USB 下載器

1 套

12V 電源

1 個

尺寸大小

210mm x 106.65mm

疊層數量

采用 14 層 PCB 板設計，預留獨立電源層和 GND 層
