購買須知：
該系列開發板有 AX7A200 和 AX7A200B 兩種，僅擴展板網口芯片不同，功能相同，兩個型號會根據庫存隨機發貨，請根據二維碼標簽區分。
適合 PCIe 通信及數據處理、視頻圖像傳輸處理、光纖以太網通信等
配套例程及配套資料 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
01. vivado2017.4 安裝
02 vivado 下 LED 流水燈實驗及仿真
03. vivado 下按鍵實驗
04. vivado 下 PLL 實驗
05. 串口收發實驗
06. 按鍵消抖實驗
07. I2C 接口 EEPROM 實驗
08. SD 卡讀寫實驗
09. HDMI 彩條輸出
10. AN430 模塊 4.3 寸屏彩條輸出
11. 7 寸屏彩條輸出
12. HDMI 輸入輸出環通測試
13. 帶 DDR3 的 HDMI 輸入輸出環通實驗
14. DDR3 讀寫測試及仿真實驗
15. AN831 錄音與播放實驗
16. SD 卡音樂播放例程
17. 字符 HDMI 顯示
18. 字符 AN430 4.3 寸屏顯示
19. 字符 7 寸屏顯示
20. SD 卡中圖片 HDMI 顯示
21. SD 卡中圖片 4.3 寸屏顯示
22. SD 卡中圖片 7 寸屏顯示
23. AN5642 雙目攝像頭采集 HDMI 顯示
24. AN5642 雙攝像頭采集 4.3 寸屏顯示
25. AN5642 雙攝像頭采集 7 寸屏顯示
26. 攝像頭 SOBEL 邊緣檢測
27. AD9238 波形顯示例程
28. AD7606 波形顯示例程
29. AD/DA 測試例程
30. AD9767 雙通道正弦波產生
31. AD9767 雙通道三角波產生
32. 千兆以太網傳輸實驗
33. AD9238 以太網傳輸例程
34. AD7606 以太網傳輸例程
35. AD9280 以太網傳輸例程
36. 千兆以太網視頻傳輸實驗
37. GTP 1.25G 光纖通信測試
38. GTP 5G 光纖通信測試
39. 視頻圖像 GTP 光纖傳輸例程

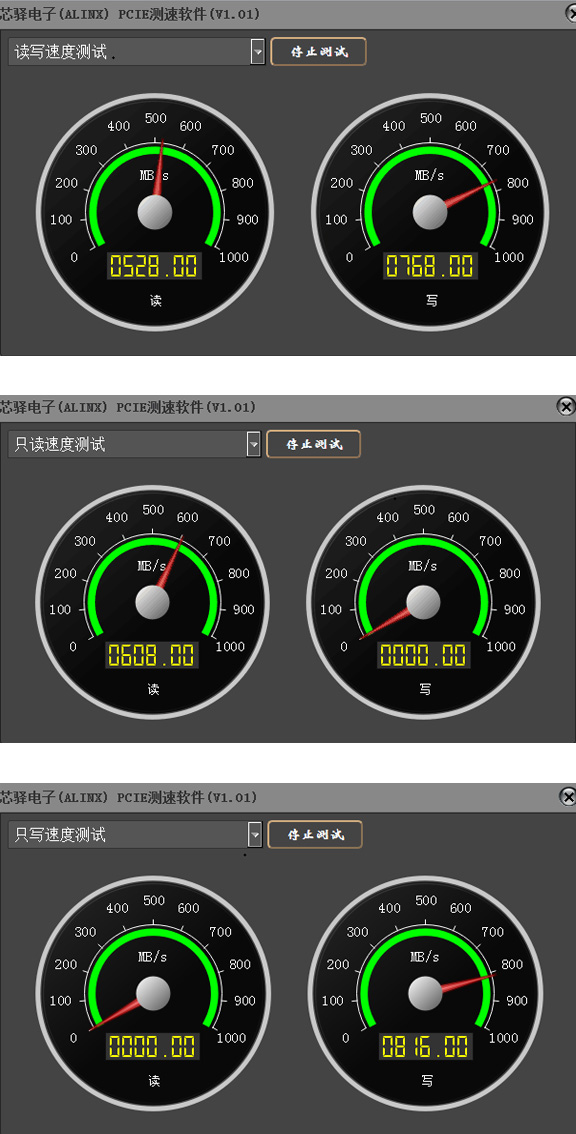

40. PCIe 速度測試例程
41. PCIe 之 HDMI 輸入例程
42. PCIe 之 HDMI 輸出例程
43. PCIe 之 xdma 接口進階篇

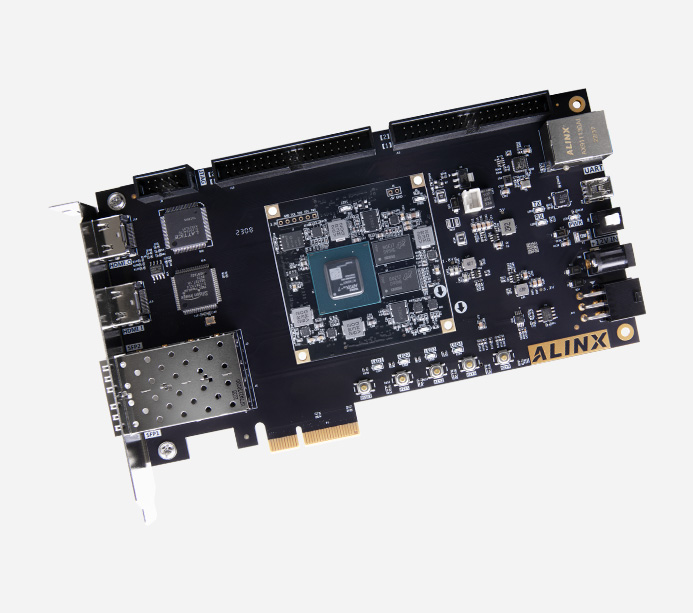

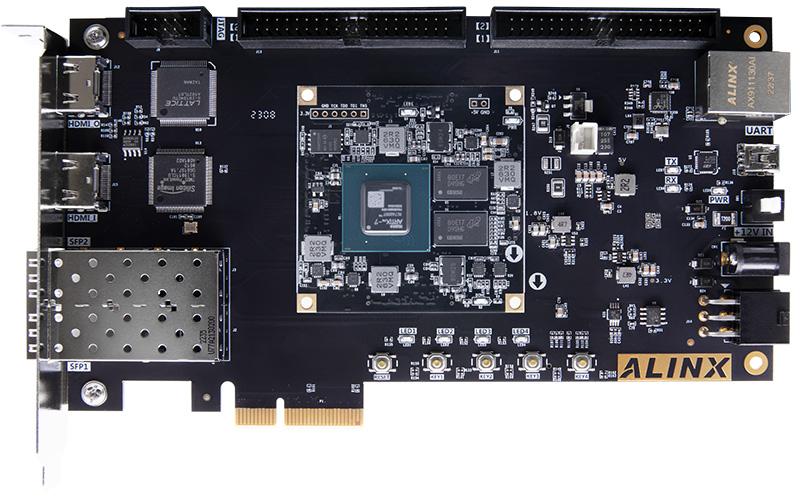

開發板
AN9767 套餐
AN706 套餐
AN9238 套餐
視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
下載器
●
●
●
●
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
雙目攝像頭
●
●
4.3 寸屏
●
●
套餐配套模塊，點擊了解更多

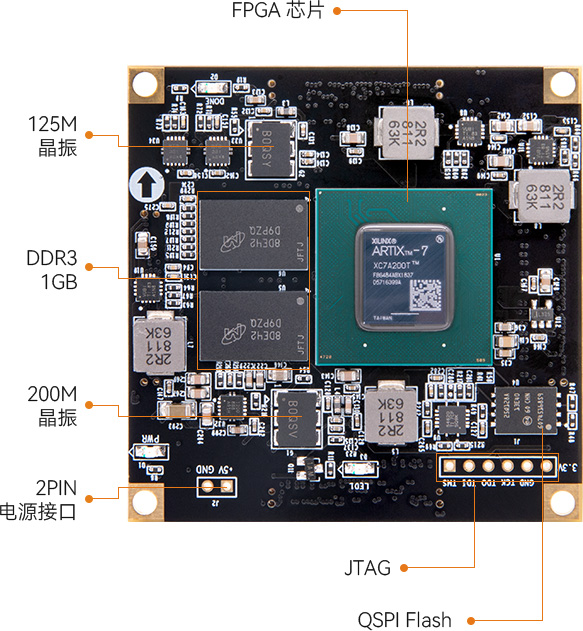

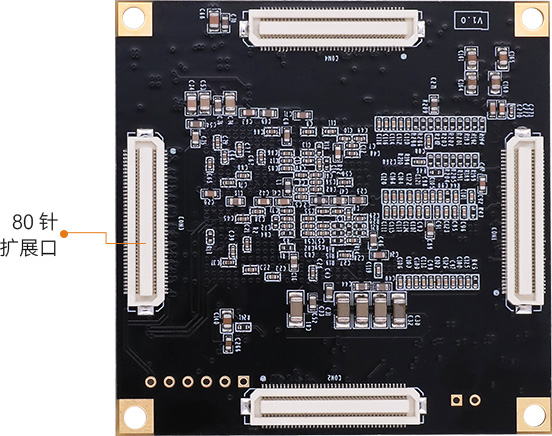

點擊上方圖片查看核心板詳情>>
型號
XC7A200T-2FBG484I
邏輯單元
215360
查找表
33650
觸發器
269200
Block RAM
13140KB
DSP 處理單元
740
擴展 IO
180 個（ 3.3V 電平 ）
速度等級
-2
FPGA 芯片級別
工業級
工作溫度
-40°c~85°c
PCIe Gen2
支持 PCI Express 2.0 x4
模數轉換 /XADC
1 個 12bit，1Mbps AD
DDR3
2x 512MB DDR3，32bit 總線，數據速率 800Mbps
QSPI Flash
1 片 128Mbit QSPI FLASH，可用作 FPGA 用戶數據的存儲
晶振
1 個 200MHz，用于 FPGA 的系統主時鐘和用于產生 DDR3 控制時鐘
1 個 125MHz，用于 GTP 收發器參考時鐘輸入

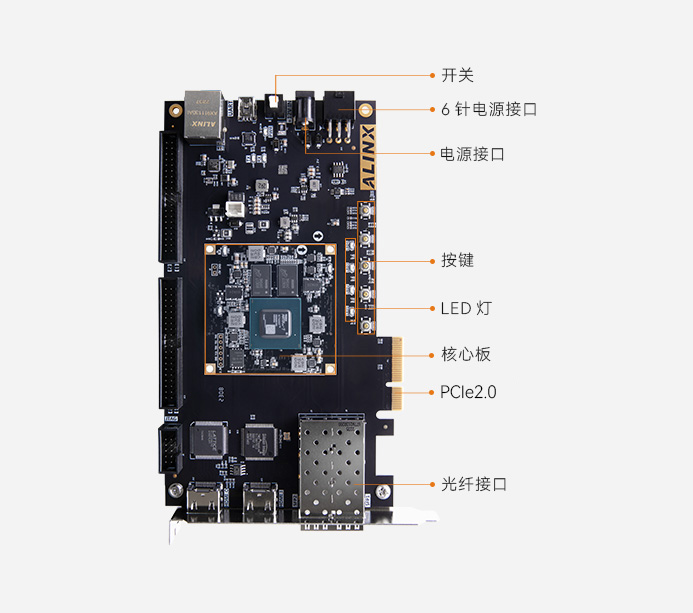

收發器
4 路 GTP，每路高達 6.6Gb/s，適合光纖和 PCIe 數據通信
PCIe2.0 接口
1 路 PCIe2.0 接口，提供 PCIe2.0 高速數據傳輸接口，單通道通信速率可高達 5GBaud
光纖接口
2 路高速光纖接口，每路接收和發送速度高達 6.6Gb/s

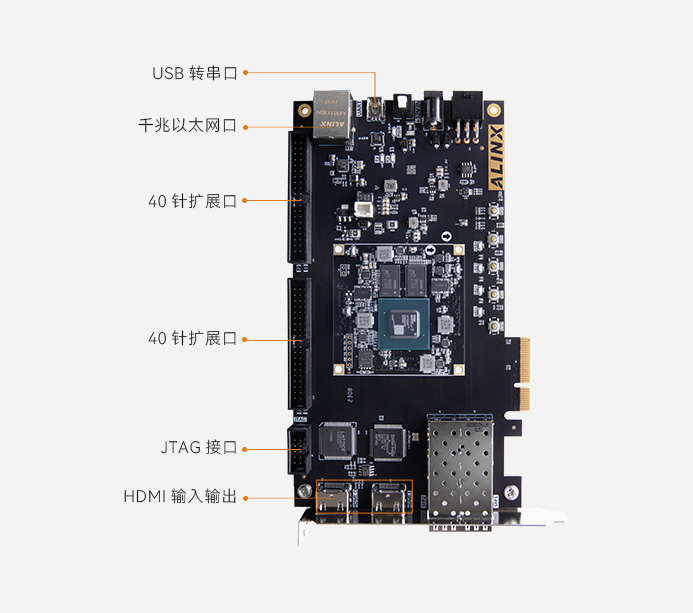

千兆以太網口
1 路千兆以太網 RJ-45 接口，為用戶提供網絡通信服務
JTAG 口
10 針 2.54mm 標準 JTAG 口，用于 FPGA 程序下載和調試
HDMI 輸入輸出
HDMI 輸入輸出各 1 路， 支持 1080P@60Hz 輸入輸出
USB 轉串口
1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試
EEPROM
板載一片 IIC 接口的 EEPROM 24LC04

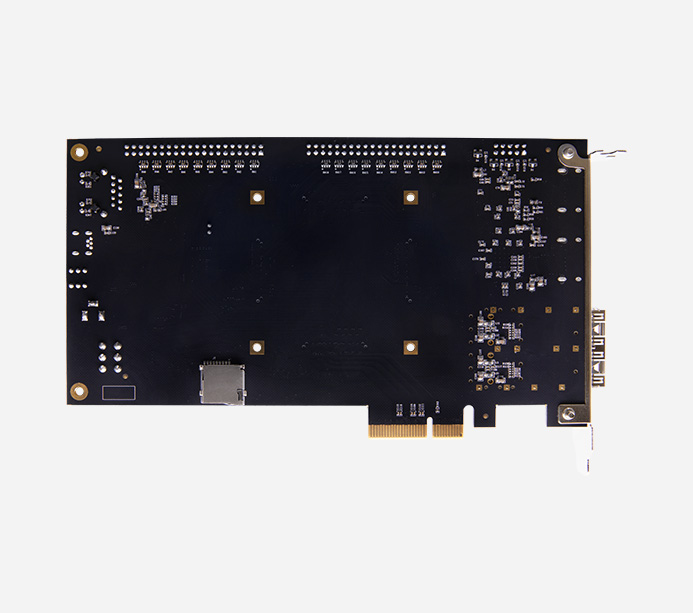

SD 卡座
1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式
LED
5 個用戶發光二級管 LED（ 1 個在核心板，4 個在擴展板 ）
按鍵
4 個用戶按鍵，1 個復位按鍵
40 針擴展口
2 個 40 針擴展口可接 ALINX 各種模塊（ 雙目攝像頭，TFT LCD 屏，高速 AD 模塊等 ）擴展口包含 5V 電源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路
輸入電壓
+12V 電壓輸入
供電
12V / 3A 供電
輸入電流
3A 最大電流
FPGA 開發板
1 塊
散熱片
1 個
USB 線
1 根
USB 下載器
1 套
12V 電源
1 個
擋板
1 個

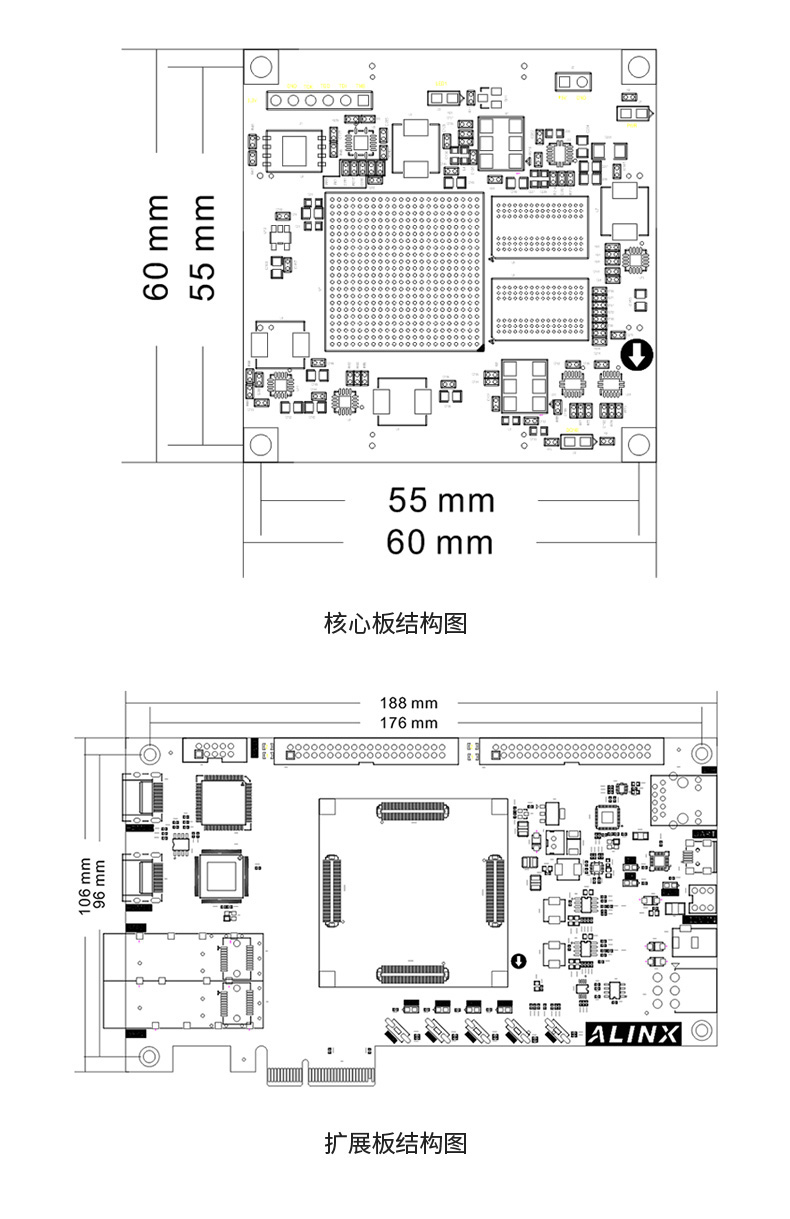

尺寸大小
核心板 60mm x 60mm，擴展板 188mm x 106mm
疊層數量
核心板 10 層 PCB 板設計，擴展板 6 層 PCB 板設計
工業以太網、高速視頻處理傳輸、光纖通信及高速數據傳輸交換
擴展口接雙目攝像頭，實現光纖視頻傳輸
開發板通過攝像頭采集視頻圖像，經過光纖接口傳輸到另一塊開發板，經過光纖接口接收數據以后通過 HDMI 接口顯示到顯示器
光纖收發器通信眼圖
驗證 PCIE 解決方案，加快 PCIE 產品開發
通過 HDMI 輸入接口采集視頻信號，通過 PCIE 接口上傳到電腦，上位機實時顯示采集到的視頻圖像
上位機抓取電腦桌面的顯示內容，通過 PCIE 接口發送給 FPGA， FPGA 通過 HDMI 接口輸出到顯示器，顯示器同步實時顯示電腦桌面內容
滿足各種 PCIe 高速數據傳輸、視頻圖像處理和工業控制要求
智能識別、醫療安防、車載數碼、工業控制、智能電網

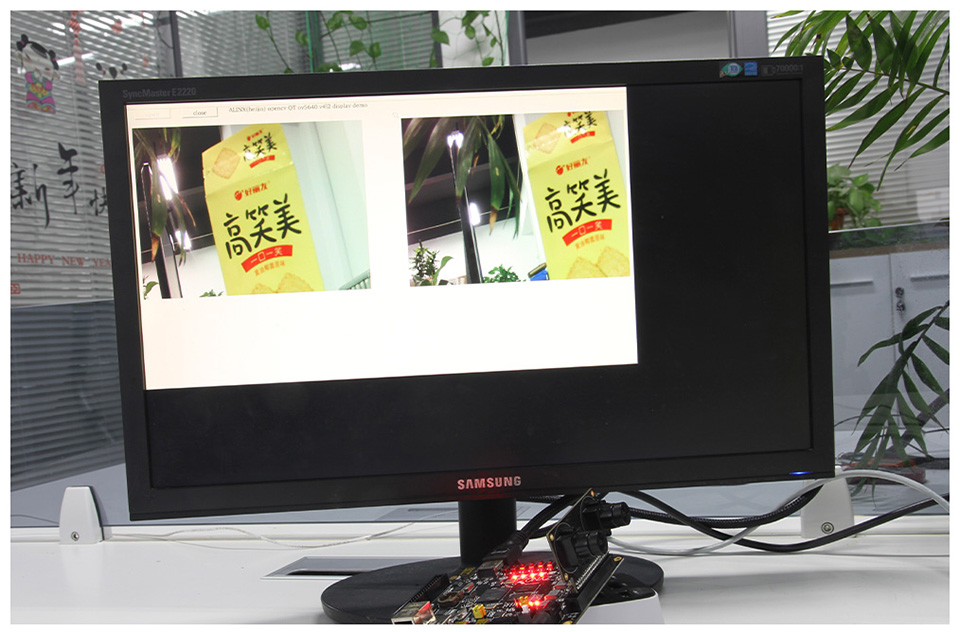

雙目攝像頭模塊 AN5642 進行視頻采集，通過開發板的 HDMI 接口顯示到顯示器上,實現雙目同步顯示。
AN9767 / AN706 模塊上機展示圖
*信號源輸出的信號連接到 AN9767 模塊通過示波器顯示波形信號
*信號源輸出的信號連接到 AN706 模塊，運行系統進行波形數據繪制，通過開發板的 HDMI 接口顯示到顯示器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
