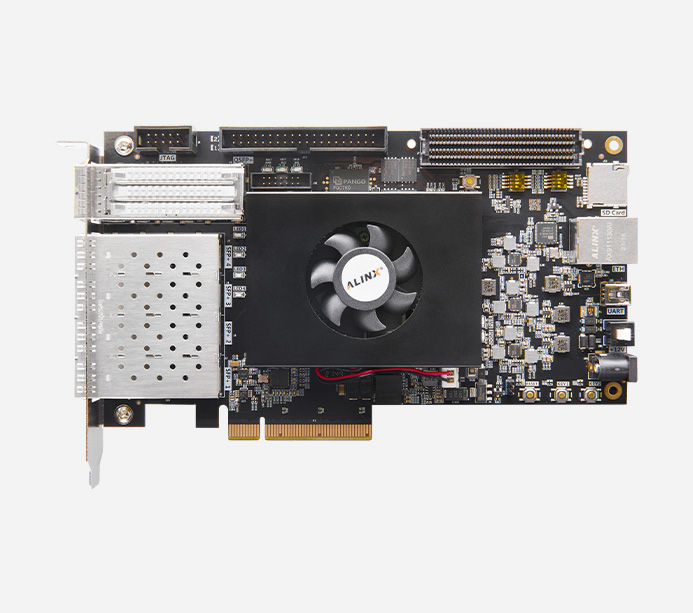

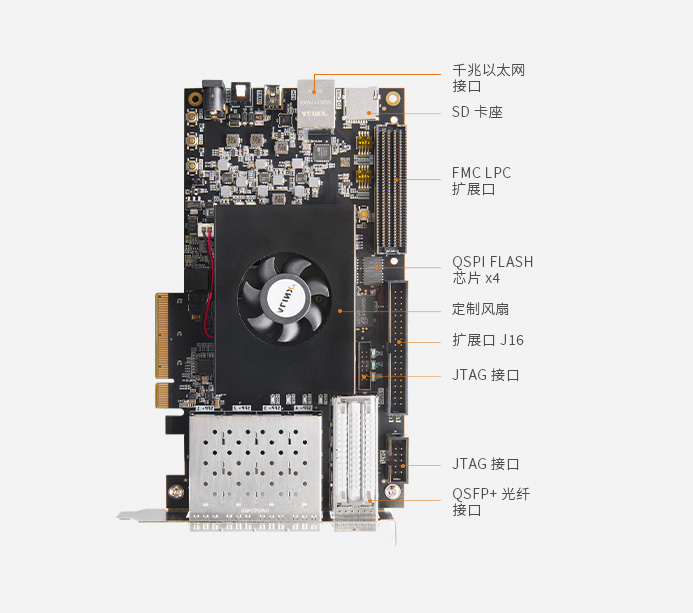

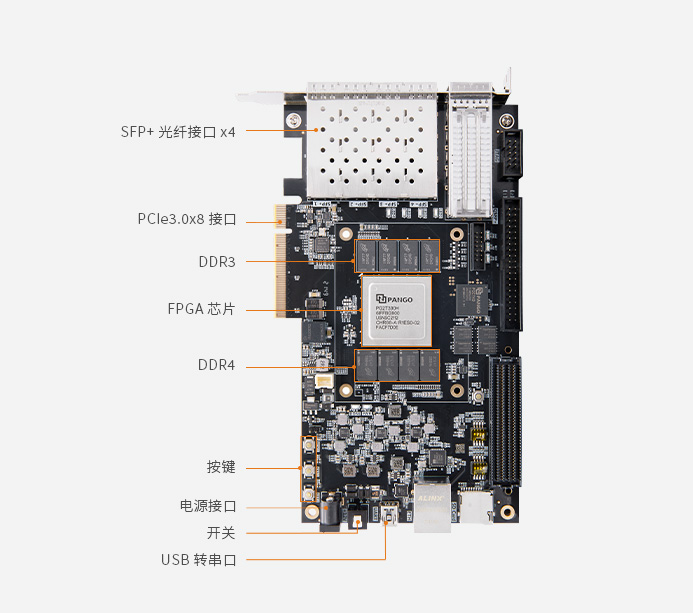

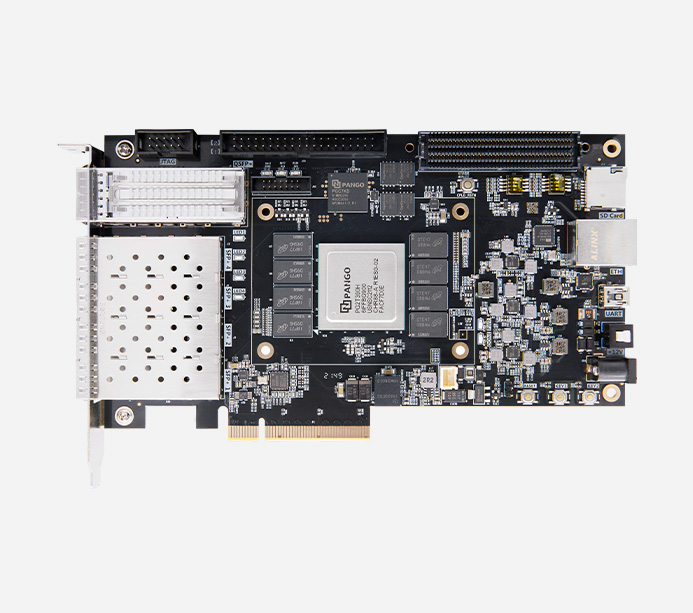

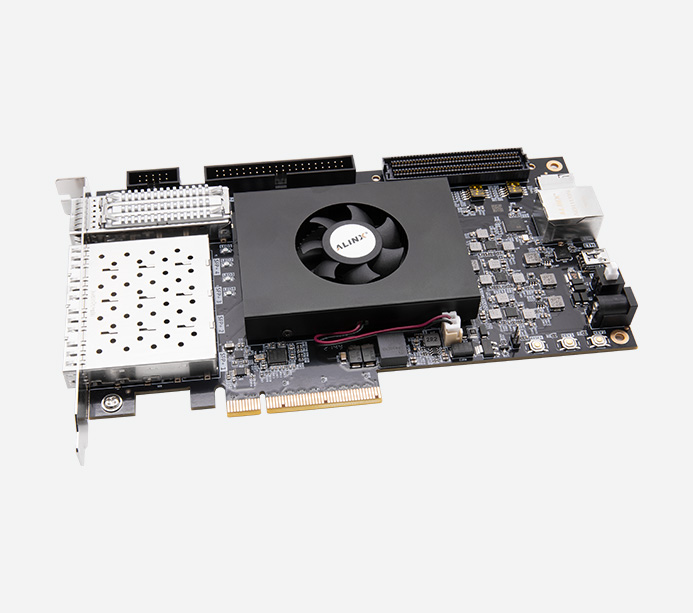

紫光同創 Titan-2 PCIe 光纖通信 DDR4 FMC 國產FPGA開發板

芯片型號

PG2T390H-6IFFBG900

芯片級別

速度等級 -6, 工業級

觸發器 (FF)

487200

查找表

243600

DRM（36Kbits）個數

480

APM 單元（乘法器）

840

GPLL 個數

10

PPLL 個數

10

ADC 通道

專用模擬通道 1 路；復用模擬通道 11 路

PCIe Gen3 x8

1

HSSTHP

16 路，13.125Gb/s max

內存

4 片 2GB DDR4 共 8GB
4 片 512M DDR3 共 2GB

QSPI Flash

4 片 128Mbit 的 QSPI FLASH 存儲芯片, 可用作 FPGA 芯片配置文件和用戶數據的存儲

PCIe 接口

1 路 PCIEx 8 ，用于和電腦主板的 PCIE 通信, 支持 PCI Express 2.0，單通道通信速率可高達 8Gbps

光纖接口

4 路 SFP +光纖接口，每路傳輸速度高達 10Gb/s。
1 路 QSFP +光纖接口，傳輸速度高達 40Gb/s

以太網接口

1 路 10/100M/1000M 以太網 RJ45 接口，用于和電腦或其它網絡設備進行以太網數據交換

Micro SD 卡座

1 路 Micro SD 卡座，用于 FPGA 對 SD 卡的數據讀寫和存儲

USB 轉串口

1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試

溫度傳感器

1 片溫度傳感器芯片 LM75，用于檢測板子周圍環境的溫度

JTAG 調試口

2 個 10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試

時鐘

1 個 100Mhz 差分晶振，給 FPGA 系統提供穩定的時鐘源
1 個多路輸出的時鐘芯片，為 PCIE、光纖、DDR3 和 DDR4 工作提供參考時鐘

FMC 擴展口

1 個標準的 FMC LPC 的擴展口，可以各種 FMC 模塊（ HDMI 輸入輸出模塊，高速 AD 模塊等等 ）

40 針擴展口

2  個 40 針 2.54mm 間距的擴展口，可以外接的各種模塊（ 雙目攝像頭，TFT LCD 屏，高速 AD 模塊等等 ）擴展口包含 5V 電源 1 路，3.3V 電源 2 路，地 3 路，I / O 口 34 路。

LED 燈

1 個電源指示燈，1 個 DONE 配置指示燈，4 個 FPGA 控制指示燈

按鍵

1 個 FPGA 系統復位，2 個用戶按鍵

輸入電壓

+12V 電壓輸入

供 電

12V/3A 供電

輸入電流

3A 最大電流

開發板

1 塊

散熱風扇

1 個

Mini USB 線

1 根

USB 下載器

1 套

12V 電源

1 個

PCIe 擋板

1 個

尺寸大小

188mm x 106mm

疊層數量

采用 14 層 PCB 板設計，預留獨立電源層和 GND 層
