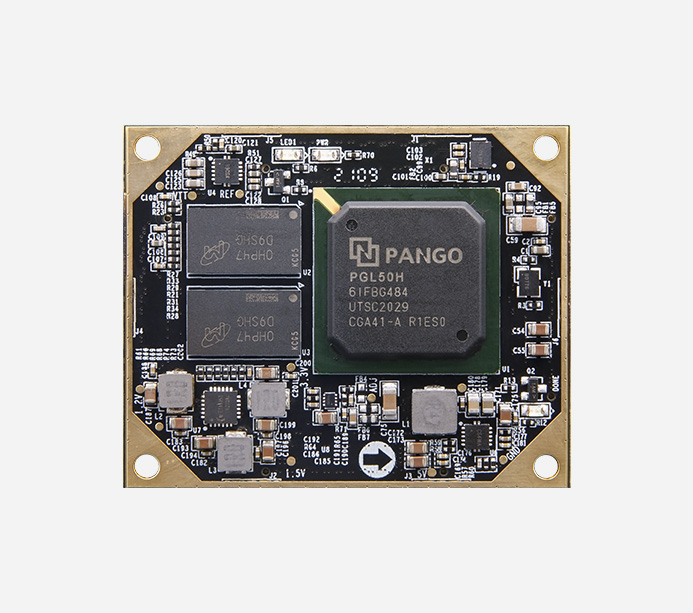

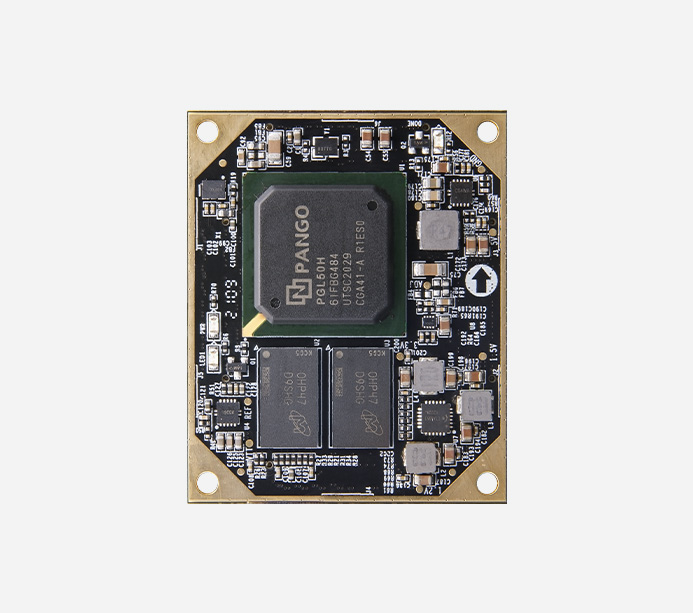

紫光同創 Logos PGL50H 工業級 DDR3 國產 FPGA 核心板

型號

PGL50H-6IFBG484

芯片級別

速度等級為 6，溫度等級為工業級

觸發器(FF)

64200

查找表LUT5

42800(LUT5=1.2LUT4)

DRM (18Kbits)

134

APM單元（乘法器）

84

PCIe Gen2x4

1

HSST

4路，6.375Gb/s max

時鐘資源 PLL

5

AES 模塊

1

DDR3

2 片 512MB DDR3，共 1GB，32bit，數據速率 800Mbps

QSPI Flash

1 片 128Mbit QSPI FLASH，可用作 FPGA 用戶數據的存儲

晶振

1 個 125MHz 有源差分晶振，給 HSST 模塊提供參考輸入時鐘
1 個 50MHz 差分晶振，給全局時鐘提供參考輸入時鐘

IO

擴展出 195 個默認電平標準為 3.3V 普通 IO 口，其中 113 個 IO 電壓標準可調，12 個 1.5V 電平標準的普通 IO口， 4 對 HSST 高速 RX / TX 差分信號和 1 對 HSST 高速 RX / TX 差分 輸入時鐘

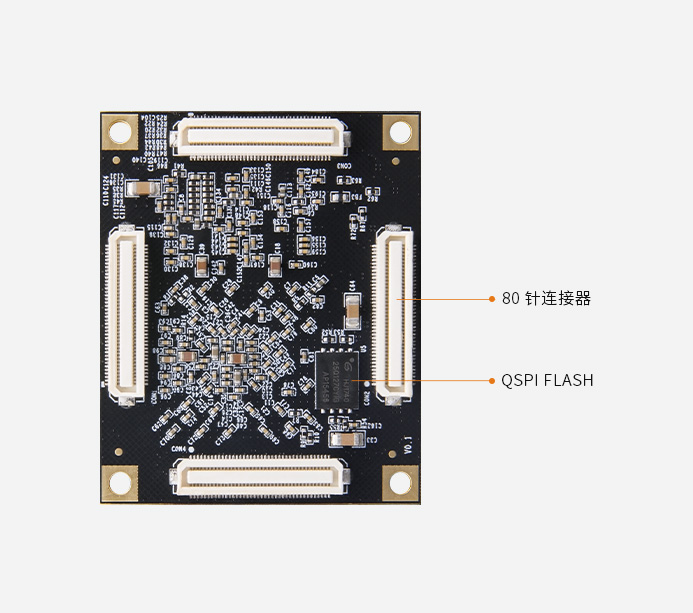

擴展口

4 個高速擴展口，使用 4 個 80-Pin 的板間連接器和底板連接

LED燈

1 個電源指示燈，1 個配置LED燈，1 個用戶 LED 燈

輸入電壓

5V 電壓輸入，連接器供電

核心板

1 塊

尺寸大小

55.4mm x 45.4mm x 6.5mm

疊層數量

14 層 PCB 板，預留獨立電源層和GND層
