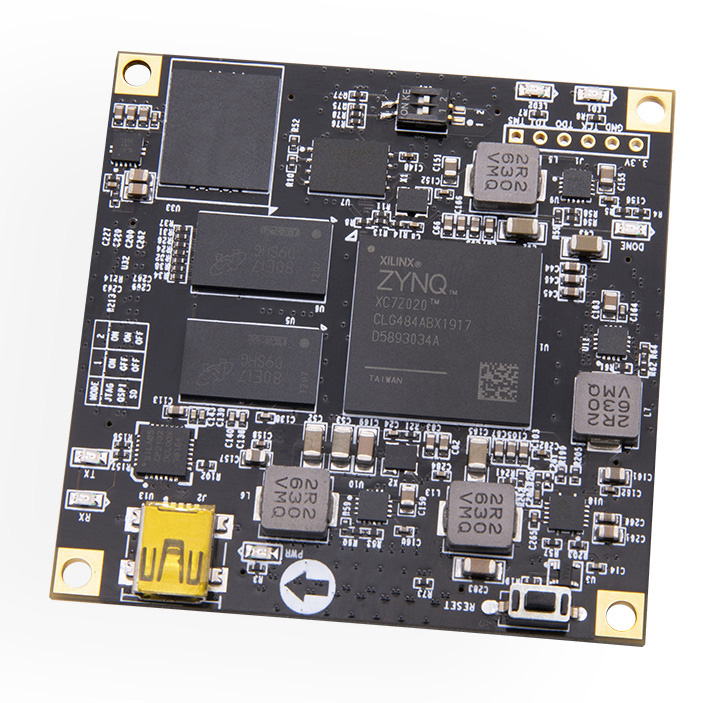

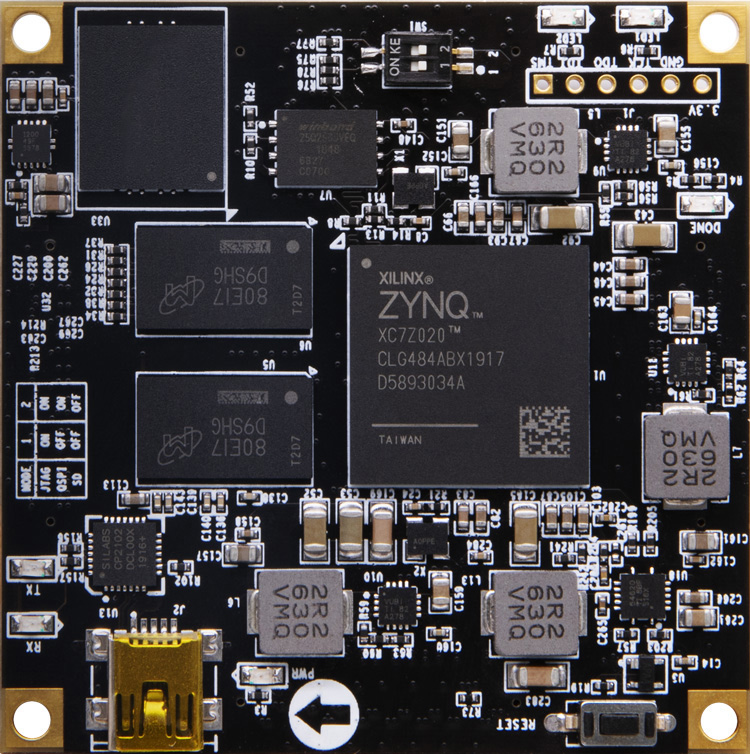

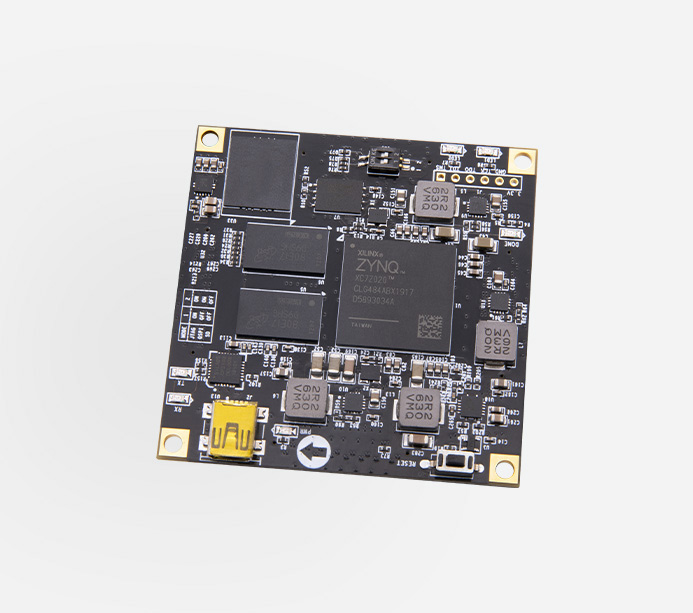

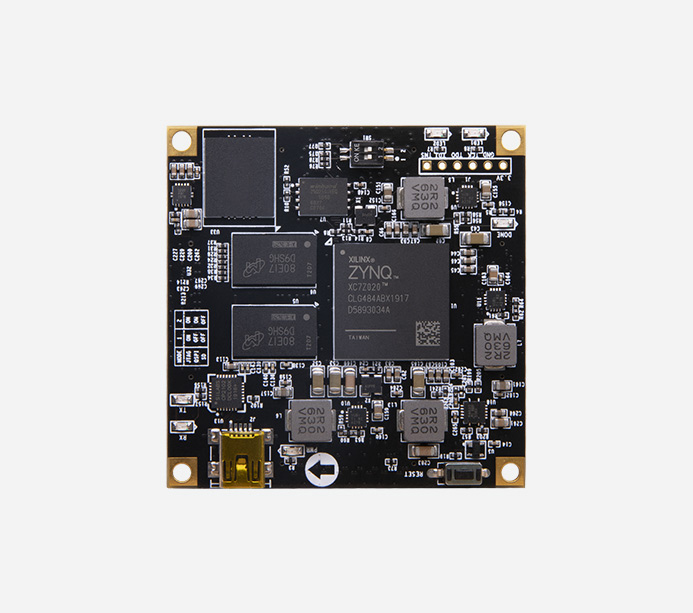

Xilinx ZYNQ7000 ARM FPGA 核心板 XC7Z020

核心板

AC7021

FPGA 型號

XC7Z020-2CLG484I

內核

雙核 ARM Cortex-A9，主頻 767MHz

內存

DDR3 1GB，數據速率1066Mbps

芯片級別

工業級，工作溫度 -40°C~85°C

邏輯單元數量

85K

查找表

53,200

觸發器

106,400

乘法器

220

Block RAM

4.9Mb

EMMC FLASH

8GB

QSPI FLASH

256MBit

MIO ( ARM 端 )

39 個

PL( FPGA 端 )

198 個

LVDS 差分對

48 個

電壓可調 IO

100 個

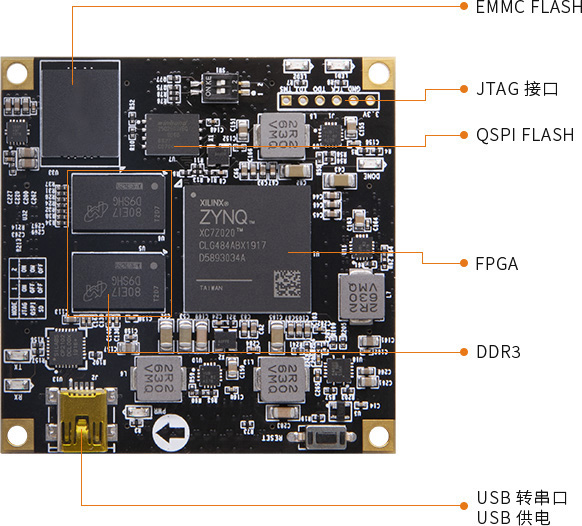

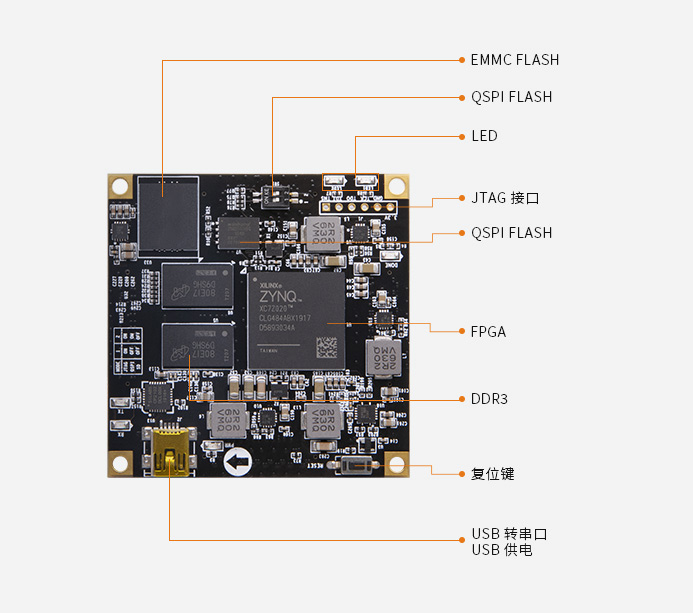

DDR3

32bit 總線，數據速率1066Mbps

QSPI Flash

1 片 256Mbit QSPI FLASH，可用作 FPGA 用戶數據的存儲

EMMC Flash

8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備

JTAG 接口

預留 6 針 JTAG 接口，用來核心板單獨 JTAG 下載和調試

AD 轉換器

芯片內部集成 ADC，2 個 AD 轉換器，可測量片上電壓、 溫度感應，采樣率 1MBPS

晶振

1 個 33.33Mhz 有源晶振，為 PS 端系統提供穩定的時鐘源
1 個 50Mhz 有源晶振，為 PL 端提供系統時鐘源

USB 串口

1 路 USB 轉串口，可以與電腦通信，并提供 5V 供電

按鍵

1 個復位按鍵

擴展口

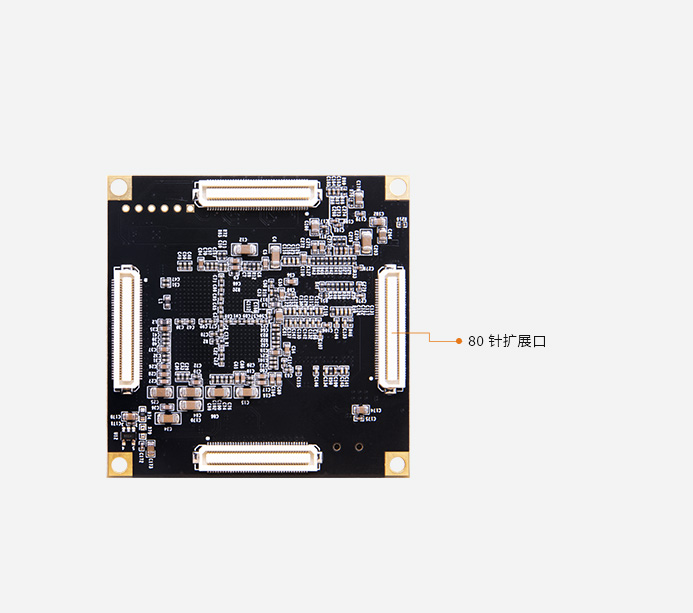

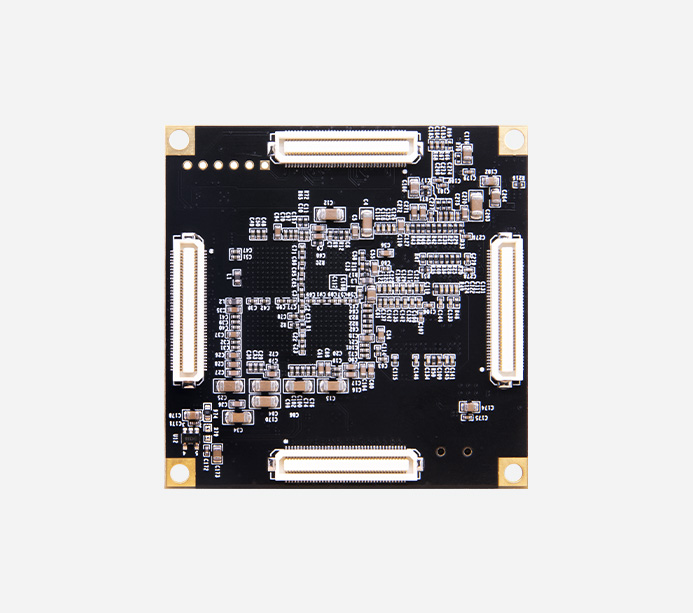

4 路 80 針擴展口，其中 PS 端 39 個，PL 端 198 個

LED 燈

2 個 LED 電源指示燈，1 個 PS 控制，1 個 PL 控制

撥碼開關

用來配置 ZYNQ 系統的啟動模式：JTAG 調試模式，QSPI FLASH 和 SD 卡啟動模式

輸入電壓

5V 供電

FPGA 核心板

1 塊

Mini USB 線

1 根

尺寸大小

60mm x 60mm x 8.4mm

連接器合高

2.0mm

疊層數量

10 層 PCB 板設計
