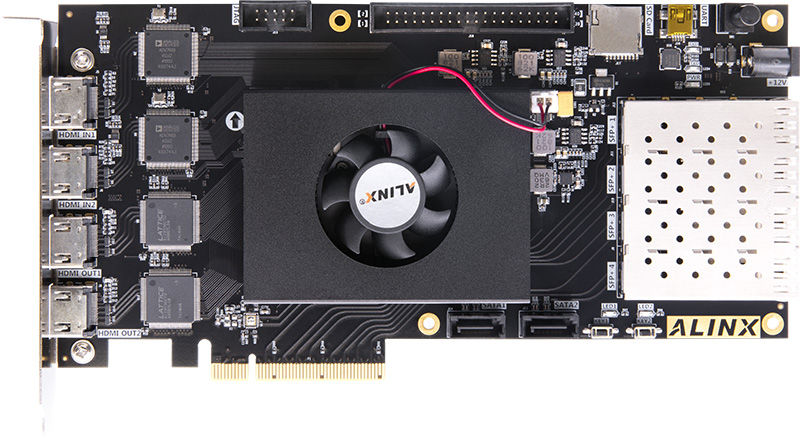

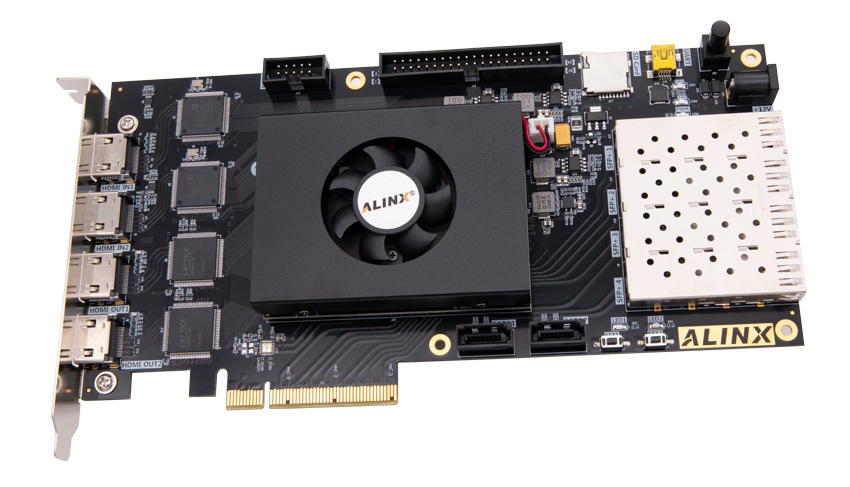

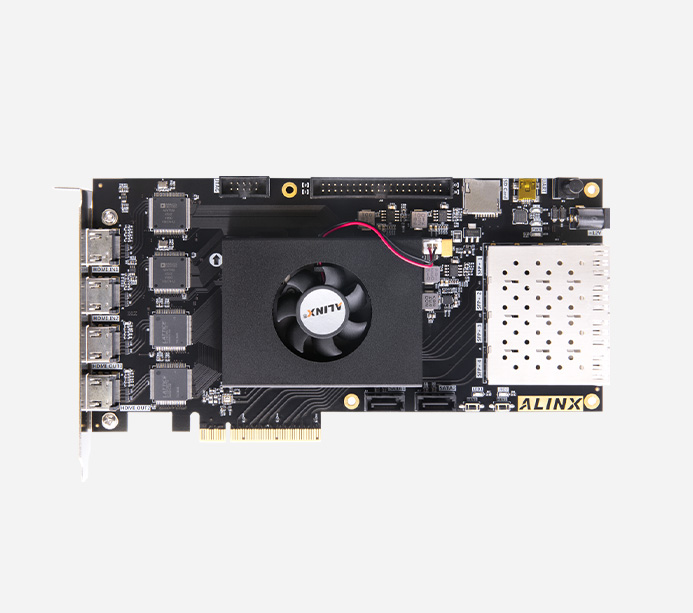

紫光同創 Titan2 系列 PG2T390H PCIe 光纖通信 國產 FPGA 開發板

    PG2T390

    • 產品型號

      AXP391
    • 產地

      上海
    • 價格

      ¥6399.00

    產品推薦




    國產紫光同創 Titan-2 系列 FPGA 開發板

    PCIe x8 接口、光纖接口、HDMI 輸出接口、HDMI 輸入接口、40 針擴展接口

    滿足用戶各種 PCIe 高速數據傳輸,視頻圖像處理和工業控制的要求


    技術支持

    配套例程及配套資料,開發板所有配套資料均通過百度網盤提供,購買后,請聯系客服索取

    01. Pango Design Suite 2021.1-sp7 安裝
    02. LED 流水燈實驗及仿真
    03. 按鍵測試
    04. PLL 鎖相環輸出測試
    05. 串口收發實驗
    06. 按鍵消抖實驗
    07. LM75 溫度測試例程
    08. SD 卡讀寫實驗
    09. HDMI 彩條輸出
    10. 4.3 寸屏彩條輸出
    11. 7 寸屏模塊彩條輸出
    12. HDMI 輸入輸出環通測試
    13. DDR3 讀寫測試實驗
    14. AN831 錄音與播放
    15. SD 卡音樂播放例程

    16. 字符 HDMI 顯示
    17. 字符 4.3 寸屏顯示
    18. 字符 7 寸 屏顯示
    19. SD 卡中圖片 HDMI 顯示
    20. SD 卡中圖片 4.3 寸顯示
    21. SD 卡中圖片 7 寸顯示
    22. AN5642 雙目攝像頭采集HDMI顯示
    23. SOBEL 攝像頭邊緣檢測
    24. AD9238 波形顯示
    25. AD7606 波形顯示
    26. ADDA 測試例程
    27. AD9767 雙通道正弦波產生
    28. AD9767 雙通道三角波產生
    29. 1.25G 光纖通信測試
    30. 視頻圖像光纖傳輸例程

    產品套餐




    開發板

    AN9767 套餐

    AN706 套餐

    AN9238 套餐

    視頻套餐

    豪華套餐

    開發板

    下載器

    AN9767





    AN706





    AN9238





    雙目攝像頭





    4.3 寸屏






    套餐配套模塊,點擊了解更多


    AN9767 雙通道 DA 模塊


    AN706 多通道 AD 模塊


    AN9238 雙通道 AD 模塊


    AN5642 雙目攝像頭模塊


    4.3 寸屏模塊

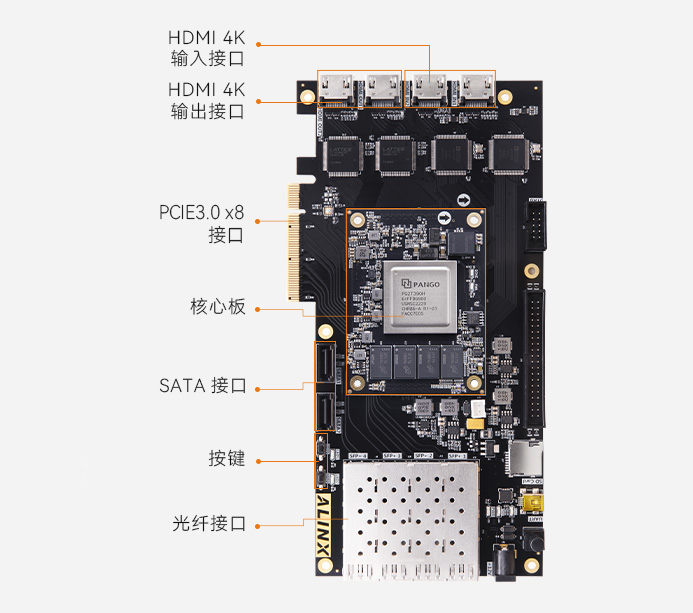

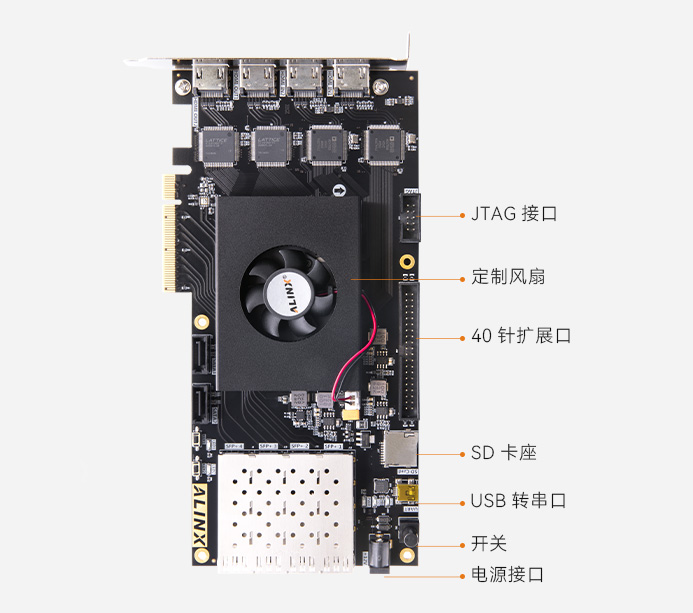

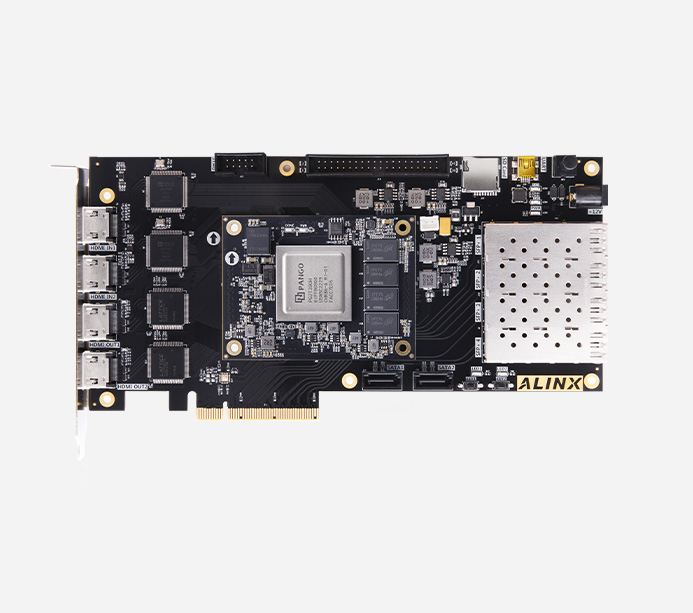

    功能接口



    ·核心板



    點擊上方圖片查看核心板詳情>>



    ·開發板


    產品參數

    核心板主要參數

    型號

    PG2T390HFFBG900

    觸發器 (FF)

    487200

    查找表 LUT6

    243600

    DRM(36Kbits)

    480 個

    APM 單元(乘法器)

    840

    GPLL 個數

    10

    PPLL 個數

    10

    ADC 通道

    專用模擬通道 1 路;復用模擬通道 11 路

    溫度等級

    工業級 -40℃~85℃

    PCIe Gen3 x 8

    1

    速度等級

    -6

    功能和接口

    DDR4

    4 片 2 GB DDR4,64bit

    QSPI Flash

    1 片 128Mbit QSPI FLASH,可用作 FPGA 配置文件和用戶數據存儲

    HSSTHP

    16 路 HSSTHP,每路 13.125Gb/s max,適合光纖通信和 PCIe 數據通信

    PCIe 接口

    1 路標準的  PCIE x8 用于和電腦主板的 PCIE 通信,支持 PCI Express 2.0 標準,單通道通信速率可高達 8Gbps

    SFP 光纖接口

    4 路高速的光纖通信接口,每路接收和發送速度高達 10Gb/s

    HDMI 輸入輸出

    HDMI 輸入輸出各兩路,支持 4K@30 幀輸入輸出

    SATA 接口

    2 路 SATA 接口,外接硬盤

    USB Uart 接口

    1 路 Uart 轉 USB 接口,用于和電腦通信,方便用戶調試

    SD 卡座

    1 路  Micro SD 卡座,支持 SD 模式和 SPI 模式

    40 針擴展口

    1 個 40 針 2.54mm 間距的擴展口,可以外接黑金的各種模塊(雙目攝像頭,TFT LCD 屏,高速 AD 模塊等等)。擴展口 包含 5V 電源 1 路,3.3V 電源 2 路,地 3 路,IO 口 34 路。

    JTAG 調試口

    1 個 10 針 2.54mm 標準的 JTAG 口,用于 FPGA 程序的下載和調試

    晶振

    1 個單端 200MHz 晶振提供給 FPGA 邏輯的 DDR 控制參考時鐘 1 個差分 125MHz 晶振提供給 HSST 收發器參考時鐘

    LED

    核心板 2 個 LED,擴展板 5 個 LED

    按鍵

    2 個用戶按鍵

    電源參數

    輸入電壓

    +12V 電壓輸入

    供電

    12V/3A 供電

    輸入電流

    3A 最大電流




    包裝清單

    FPGA 開發板

    1 塊

    散熱風扇

    1 個

    Mini USB 線

    1 根

    USB 下載器

    1 套

    12V 電源

    1 個




    結構尺寸

    尺寸大小

    核心板 80mm x 60mm,擴展板 215mm x 111mm

    疊層數量

    核心板 16 層 PCB 板設計,擴展板采用 6 層 PCB 板設計,預留獨立電源層和 GND 層



    豐富的擴展接口

    多領域開發 高速傳輸

    光纖通信、PCIe 加速、視頻處理、高速數據傳輸



    采用核心板加擴展板的模式,方便用戶對核心板的二次開發利用。 豐富的外圍接口:1 個 PCIe2.0x 8 接口、4 路光纖接口、2 路 HDMI 輸出接口、2 路 HDMI 輸入接口、2 路 SATA 接口、1 路 UART 串口接口、1 路 SD 卡接口、1 個 40 針擴展接口等。滿足用戶各種 PCIe 高速數據傳輸,視頻圖像處理和工業控制的要求。為高速視頻傳輸, 高速光纖通信和 PCIe 數據處理的前期驗證和后期應用。

    廣泛應用雙目采集

    攝像頭采集系統

    智能識別、醫療安防、車載數碼、工業控制、智能電網

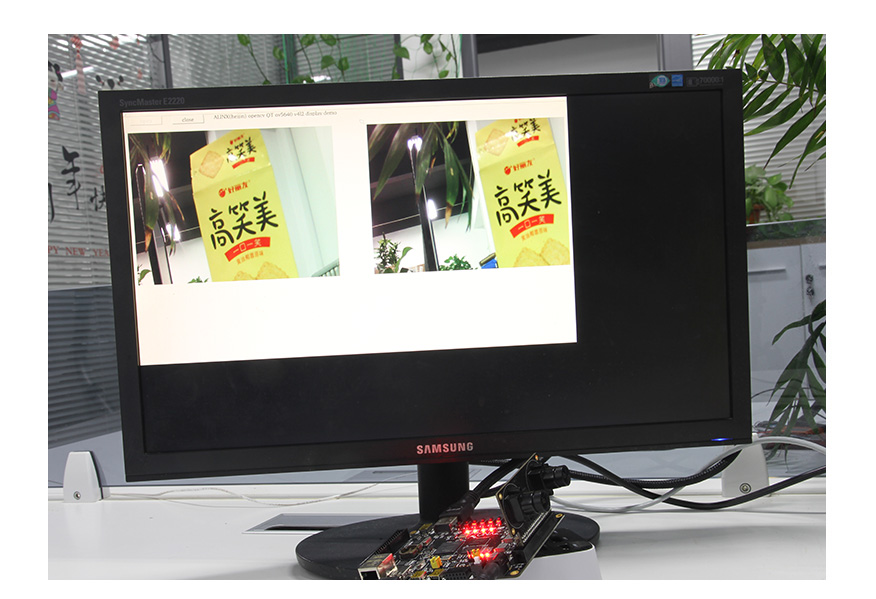

    雙目攝像頭模塊 AN5642 進行視頻采集,通過開發板的 HDMI 接口 顯示到顯示器上,實現雙目同步顯示。

    數據采集展示

    信號數據采集系統

    AN9767/AN706 模塊上機展示圖

    *信號源輸出的信號連接到 AN9767 模塊通過示波器顯示波形信號
    *信號源輸出的信號連接到 AN706 模塊,運行系統進行波形數據繪制,通過開發板的 HDMI 接口顯示到顯示器

    所有出售產品主體保修期為 12 個月,其中 FPGA 芯片、液晶屏為易損件,不在保修范圍內。

    所有配件及贈品不在保修范圍內。
