適合高速數據通信，視頻圖像處理，高速數據采集、安防、通信、工業控制、電力、消費電子等方面使用
元器件
512MB DDR3 · 16MB QSPI FLASH
LUT4
Flip-Flops
所有配套資料均通過百度網盤提供，購買后，請聯系客服索取。
01. Pango Design Suite及 modelsim安裝
02. Led_test流水燈實驗及仿真
03. Uart_test串口收發實驗
04. DDR3讀寫測試實驗
05. IO測試實驗
芯片型號
PGL25G6IMBG324
DDR3
512MB, 16bit
QSPI FLASH
16MB
等效 LUT4
27072
Flip-Flops(個)
33840
分布式 RAM(Kbit)
242
塊 RAM 數量(18Kbit/塊)
60
塊 RAM(Kbit)
1080
PLL
4
APM(18*18)
40
擴展 IO
136 個
電壓可調 IO
102 個
差分對
68 對
速度等級
6
溫度等級
工業級, 工作溫度 -40°C~85°C
內存
1片 512MB DDR3 存儲芯片
QSPI Flash
1片 16MB QSPI FLASH, 可用作 FPGA 用戶數據的存儲
晶振
1 個 50MHz 有源晶振，給系統提供穩定的時鐘源
JTAG 接口
1 個 JTAG 接口，可對 FPGA 進行調試和程序固化
Uart 接口
1 路 USB Uart 接口, 用于和 PC 或外部設備的串口通信和 USB 電源輸入共用
40 針擴展口
4 路 40 針擴展口（2.54mm 間距），其中 34 個 IO 口，1 路 5V 電源，2 路 3.3V 電源，3 路 GND，可接底板或 ALINX 模塊
輸入電壓
+5V USB電源輸入,連接電腦USB供電，或者底板+5V供電

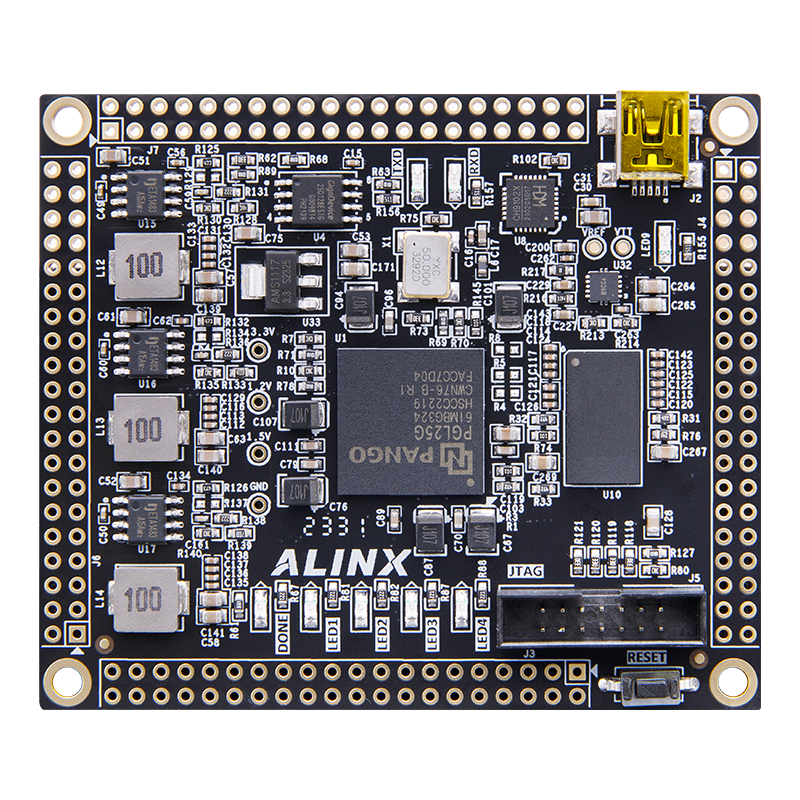

FPGA 核心板
1 塊
塑料支柱
4 個
Mini USB 線
1 根
40排針
2 排
尺寸大小
64mm x 75mm
疊層數量
采用8層 PCB板設計，預留獨立電源層和GND層
提供原理圖 (PDF)、PCB 結構圖 (PDF)、封裝、參考設計等，方便二次開發
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
