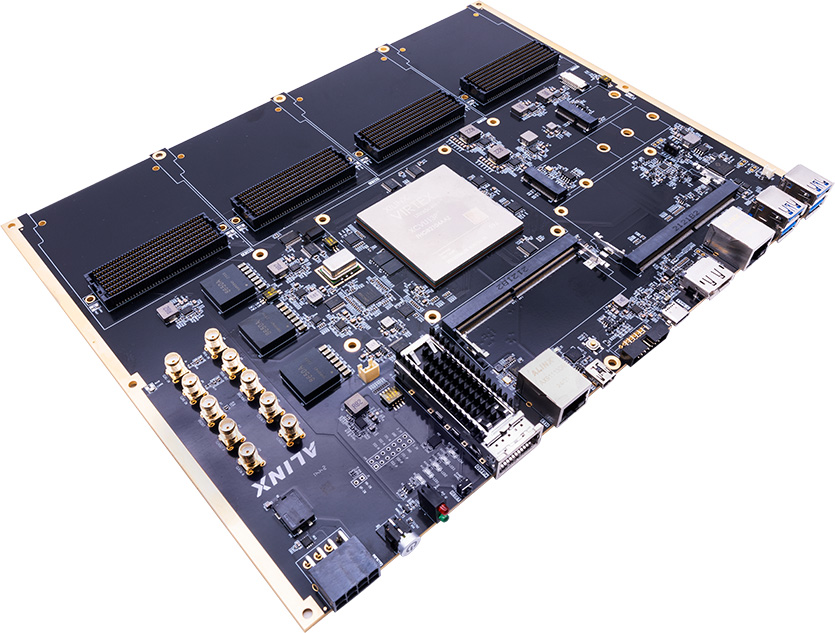

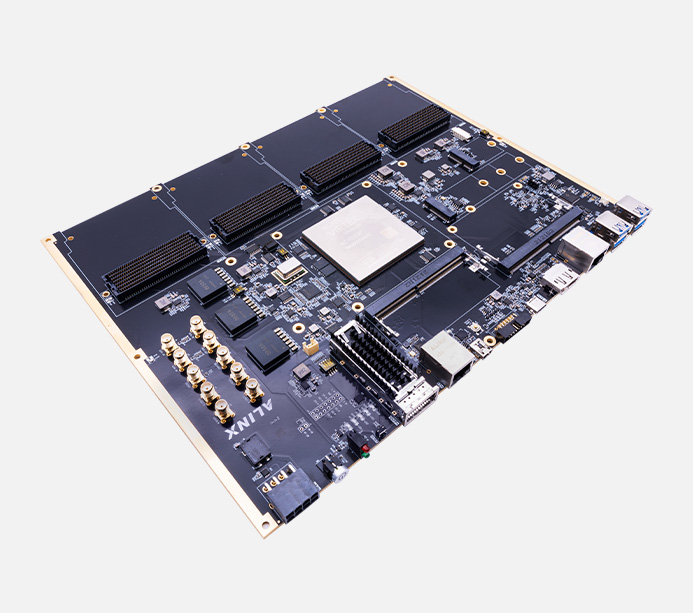

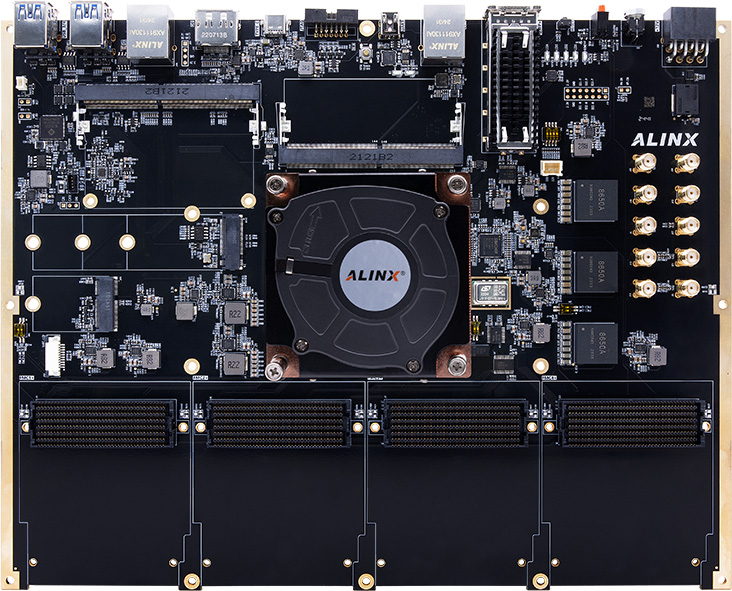

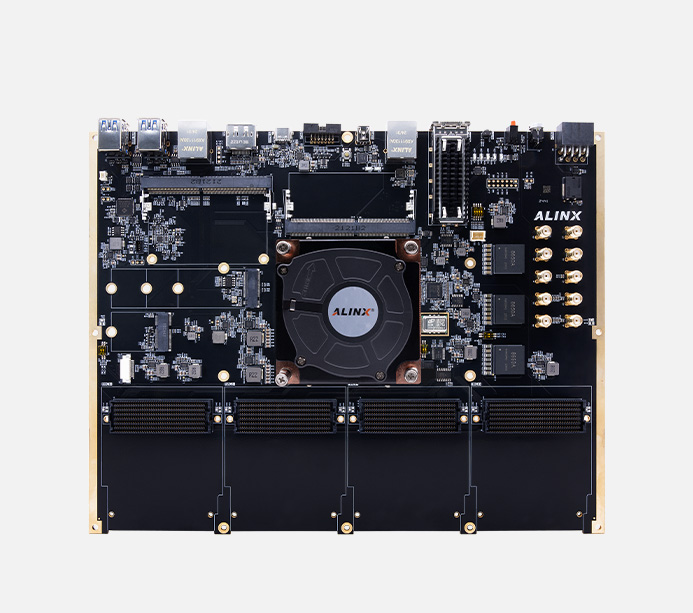

ALINX AMD Virtex UltraScale+ FPGA 超高端開發板 XCVU13P FMC+ AXVU13F

    XCVU13P

    • 產品型號

      AXVU13F
    • 產地

      上海
    • 價格

      ¥100000.00

    產品推薦


    Virtex UltraScale+ VU13P

    超高端 FPGA 開發平臺


    • ·XCZ19EG

      FPGA 器件

    • ·3780K

      Logic Cells

    • ·最大支持 32GB

      DDR4 SODIMM 接口

    • ·76

      GTY 28.21Gb/s

    • ·4x FMC+

      擴展接口

    • ·100G

      光纖接口


    強大豐富的 FPGA 資源

    Virtex UltraScale+ XCVU13P 提供了大規模的可編程邏輯資源、豐富的 DSP 和存儲資源,以及高速串行接口,可滿足各種高端應用的嚴苛性能需求

    • ·3456K

      Flip-Flops

    • ·1782K

      LUTs

    • ·12,288

      DSP Slices

    • ·702

      I/O

    • ·94.5Mb

      Total Block RAM

    • ·360Mb

      UltraRAM


    FPGA + GPU 異架構

    Jetson Orin NX 8G/16G 模組(模組需單獨購買)

    NVIDIA Jetson ORIN 系統提供 70/100 TOPS AI 性能,支持大規模訓練、開發和部署,M.2 SSD 高速存儲,DP 視頻輸出等功能

    • ·70T/100T

      AI 性能

    • ·765/918MHz

      GPU 最大頻率

    • ·6/8 核

      Arm Cortex-A78AE

    • ·2GHz

      CPU 最大頻率

    • ·32 個 1024 核

      Tensor Core NVIDIA Ampere 架構


    Jetson Orin NX 高速 AI 算力

    YOLOX 高性能目標識別算法

    • ·高效目標識別

    • ·多種影像模式

    • ·高性能計算

    • ·高速編碼與存儲

    • ·高速精準圖像處理




    選配 NVIDIA Jetson Orin NX 8GB/16GB GPU 模組,高速 AI 算力,對圖像信息進行處理和分析,采用 YOLOX 目標識別算法,提供極高的檢測精度和速度,能夠實現對目標物品的識別檢測、跟蹤、測量等多種功能。

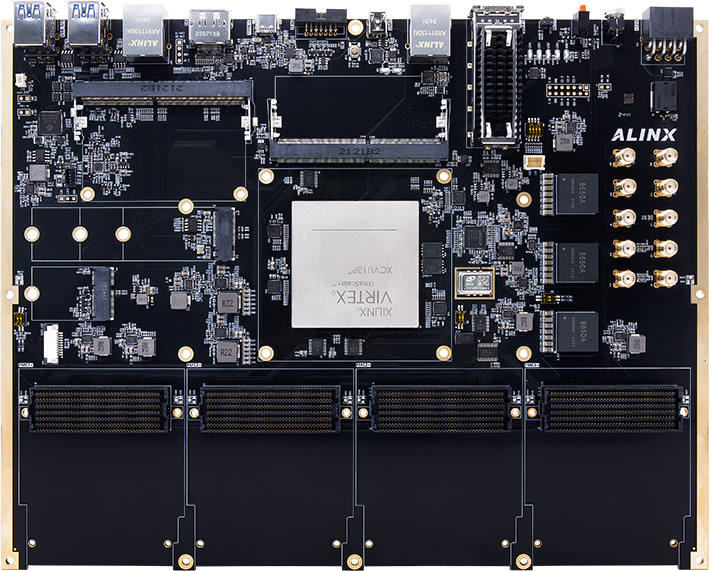

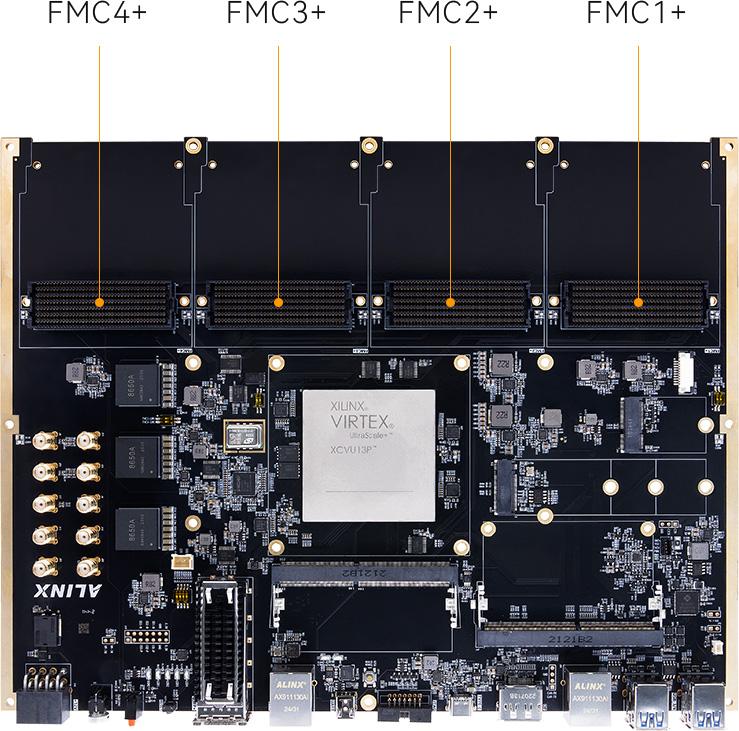

    4路 FMC+ 擴展口

    AXVU13F 帶有 4 路 FMC+ 擴展口,提供了 384 個 I/O 數量和 68 對 28.21G 的高速 GTY 收發器,可以外接 ALINX 的各種 FMC+ 和 FMC 模塊(HDMI 輸入輸出模塊,雙目攝像頭模塊,高速 AD 模塊等)


    連接器

    IO 數

    GTY 收發信號

    FMC1+

    引出 LA+HA 共 120 個 IO

    20 對 28.21G 的高速收發器

    FMC2+

    引出 LA+HA 共 120 個 IO

    16 對 28.21G 的高速收發器

    FMC3+

    引出 LA 共 72 個 IO

    16 對 28.21G 的高速收發器

    FMC4+

    引出 LA 共 72 個 IO

    16 對 28.21G 的高速收發器

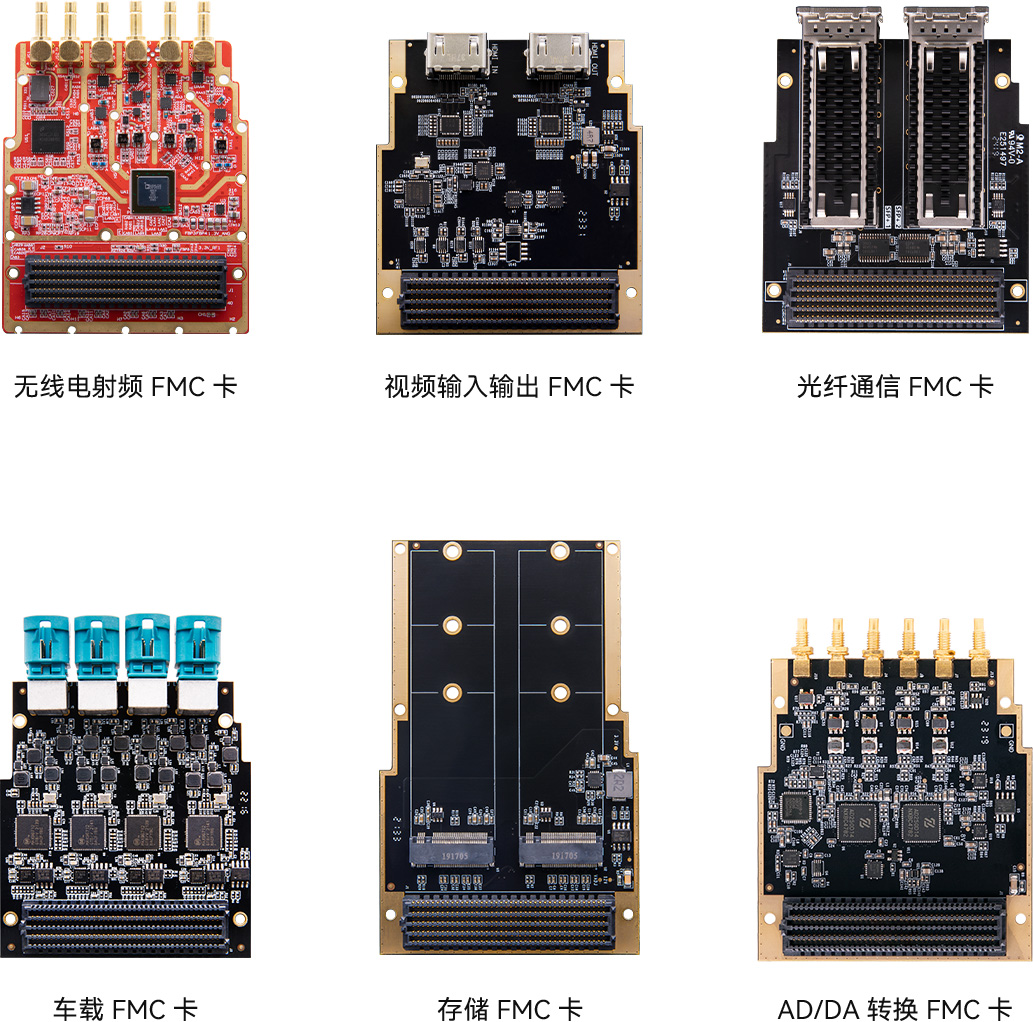

    FMC+ 高性能擴展

    模塊化靈活配置

    FMC 接口是一種高度靈活的存儲和信號擴展解決方案,主要用于將高帶寬的存儲器、視頻、通信、射頻、DSP、數字信號處理、車載、攝像頭及其他 IP 核與 AMD 的 FPGA 連接。

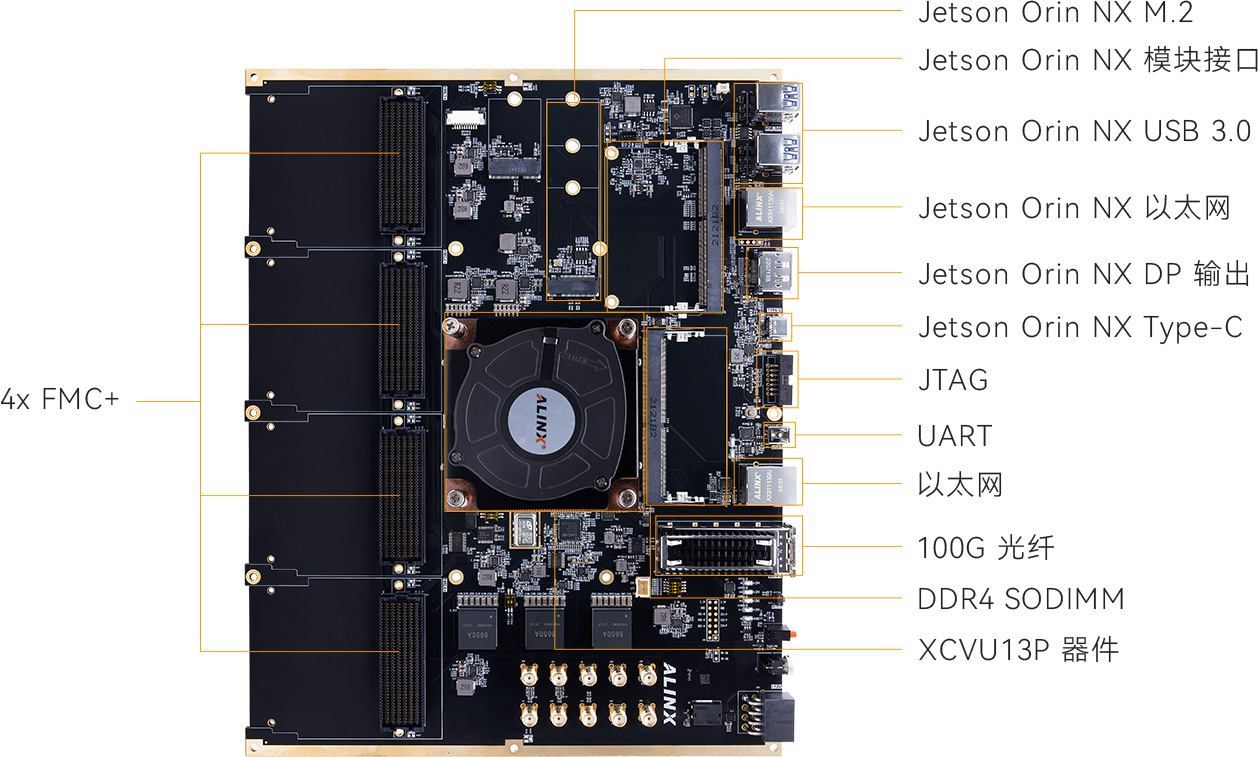

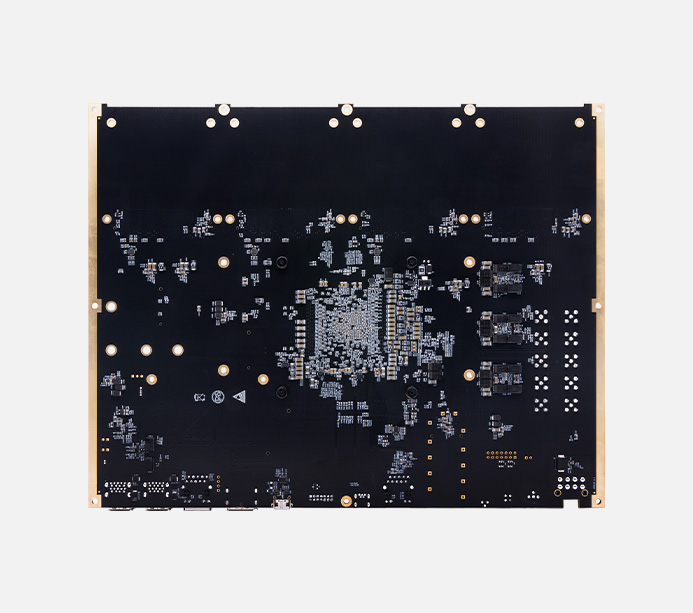

    功能接口


    ·開發板






    產品參數

    FPGA 系統

    FPGA 型號

    XCVU13P-2FHGB2104I

    Logic Cells

    3780K

    觸發器 (FF)

    3456K

    LUTs

    1728K

    UltraRAM

    360Mb

    Total Block RAM

    94.5Mb

    DSP slice

    12,288

    CMTs

    16

    GTY/Gb/s

    76/28.21Gb

    PCIe Gen3 x16

    4

    速度等級

    -2

    溫度等級

    工業級

    DDR4 接口

    1 個 260 腳的 DDR4 SODIMM 內存條插槽,數據位寬 72 位, 支持容量高達 32GB

    QSPI FLASH

    2 片 128MB 的 QSPI FLASH 存儲芯片, 可以存儲 FPGA 的配置 Bin 文件以及其它的用戶數據文件

    時鐘配置

    2 個 200MHz 差分晶振,可為 SODIMM 控制器及 FPGA 邏輯提供參考時鐘
    1 個高精度低抖動恒溫的可編程多路時鐘源,時鐘通道數為 14 路, 可為高速收發器 GTY 各路提供參考時鐘,滿足收發器的時鐘要求

    PCIe互連接口

    1 個與 Jetson Orin NX 8GB 的 GPU 模塊通信接口,支持 PCIe Gen3.0 協議,采用 PCIEx4lane 互聯模式進行數據通信

    FMC+ 接口

    4 路 FMC+ 擴展口,可以外接 ALINX 的各種 FMC+ 和 FMC 模塊 (HDMI 輸入輸出模塊,雙目攝像頭模塊,高速 AD 模塊等)

    USB 轉串口

    1 個 Uart 轉 USB 接口,用于系統調試

    千兆以太網

    支持 10/100/1000 Mbps 網絡傳輸速率,通過 RGMII 接口跟 FPGA 進行數據通信

    光纖接口

    1 個 100G QSFP28 光纖接口,傳輸數據速率為 100Gbps

    IO 擴展口

    1 個 14PIN 的 2.54 間距的 IO 擴展接口,引出 6 路 IO 信號

    SMA 接口

    2 路 SMA 接口,1 路差分輸入,1 路差分輸出,分別連接到 FPGA 的 HPIO 管腳上,可用于差分信號的輸入與輸出驗證

    按鍵和 LED 燈

    8 個發光二極管 LED, 1個電源指示燈; 1 個配置完成指示燈, 2 個串口通信指示燈, 4 個用戶LED燈。1 個用戶按鍵

    JTAG 調試口

    1 個 14PIN 的 JTAG 接口,用于下載 FPGA 程序或者固化程序到 FLASH

    NVIDIA Jetson Orin NX 系統

    型號

    Jetson Orin NX 8GB(需單獨購買)

    Jetson Orin NX 16GB(需單獨購買)

    AI 性能

    70 TOPS

    100 TOPS

    GPU

    搭載 32 個 Tensor Core 的 1024 核 NVIDIA Ampere 架構 GPU

    GPU 最大頻率

    765 MHz

    918 MHz

    CPU

    6 核 Arm Cortex-A78AE v8.2 64 位 CPU 1.5MB L2 + 4MB L3

    8 核 Arm Cortex-A78AE v8.2 64 位 CPU 2MB L2 + 4MB L3

    CPU 最大頻率

    2 GHz

    2 GHz

    DL 加速器

    1x NVDLA v2

    2x NVDLA v2

    DLA 最大頻率

    614 MHz

    614 MHz

    視覺加速器

    1x PVA v2

    1x PVA v2

    顯存

    8GB 128 位 LPDDR5 102.4GB/s

    16GB 128 位 LPDDR5 102.4GB/s

    視頻編碼

    1x 4K60 (H.265); 3x 4K30 (H.265 6x 1080p60 (H.265); 12x 1080p30 (H.265)

    視頻解碼

    1x 8K30 (H.265); 2x 4K60 (H.265); 4x 4K30 (H.265); 9x 1080p60 (H.265); 18x 1080p30 (H.265)

    功率

    10 瓦 - 20 瓦

    10 瓦 - 25 瓦

    M.2 SSD 接口

    1 個 PCIE (x2) Gen4 標準的 M.2 接口,用于連接 NVME 的 SSD 固態硬盤,ORIN 的數據和系統文件存儲于 SSD 里

    M.2 WIFI/BT

    M.2 KEY-E 的連接器,預留用于連接器 WIFI/BT 模塊,接口包含 PCIEx1,USB2.0,UART,I2S 和 I2C 等信號

    DP 顯示接口

    支持 DP 視頻輸出,開發板 1 路 DisplayPort 輸出顯示接口跟 Jetson Orin NX 模塊連接,用于視頻圖像的顯示。 接口支持 VESA DisplayPort V1.2 和 eDP V1.4 輸出標準

    USB3.0 接口

    4 個 USB3.0 Type A 接口,支持 HOST 工作模式,
    1 個 USB3.0 Type C 接口,支持 HOST、SLAVE、OTG 工作模式

    千兆以太網

    1 路千兆以太網接口,模塊輸出的 MDI 信號直接連接到 RJ45 連接器

    電源參數

    輸入電壓

    +12V 電壓輸入

    供電

    12V/15A 供電

    輸入電流

    15A 最大電流



    包裝清單

    FPGA 開發板

    1 塊

    USB 下載器

    1 個

    Mini USB 線

    1 根

    散熱風扇

    1 個

    12V 電源

    1 個



    結構尺寸

    尺寸大小

    295mm x 230mm

    疊層數量

    擴展板 20 層 PCB 設計,預留獨立電源層和 GND 層

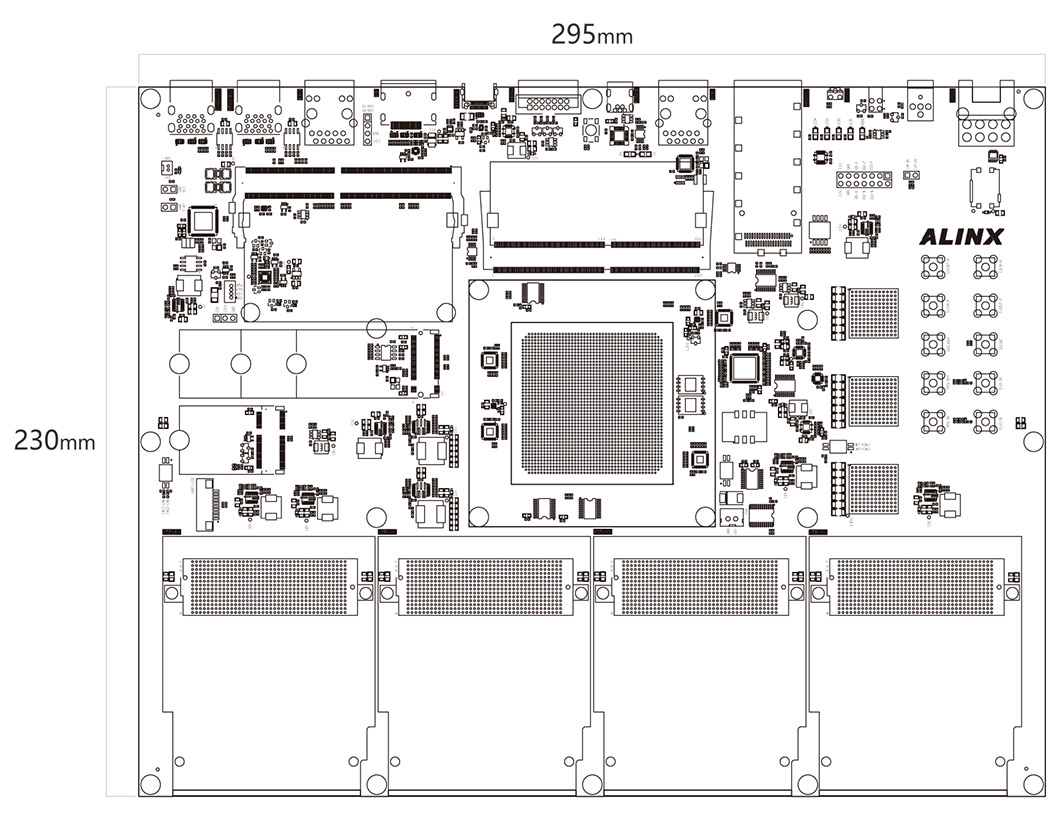

    擴展板結構尺寸圖


    應用領域

    適用于半導體檢測、工業和制造業、醫療內窺鏡和手術機器人、機器人開發、智慧城市、 安防等多領域解決方案


    智能車載


    人工智能


    醫療器械


    航空航天、網絡通信


    工業智造


    城市電力交通


    半導體、芯片


    計算加速


    所有出售產品主體保修期為 12 個月,其中 FPGA 芯片、液晶屏為易損件,不在保修范圍內。


    所有配件及贈品不在保修范圍內。
