滿足用戶各種 PCIe 高速數據傳輸，視頻圖像處理和工業控制的要求
配套例程及配套資料 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
01. vivado 2017.4 安裝
02 vivado 下 LED 流水燈實驗及仿真
03. vivado 下按鍵實驗
04. vivado 下 PLL 實驗
05. 串口收發實驗
06. 按鍵消抖實驗
07. LM75 溫度測試例程
08. SD 卡讀寫實驗
09. SDI 彩條輸出
10. AN430 4.3寸屏彩條輸出
11. 7 寸屏模塊彩條輸出
12. DDR3 讀寫測試實驗
13. AN831錄音與播放實驗
14. SD 卡音樂播放例程
15. 字符 SDI 顯示
16. 字符 AN430 4.3 寸屏顯示
17. 字符 7 寸屏模塊屏顯示
18. SD 卡中圖片 SDI 顯示
19. SD 卡中圖片 4.3 寸屏顯示
20. SD 卡中圖片 7 寸屏顯示
21. AN5642 雙目攝像頭采集 SDI 顯示
22. SOBEL 攝像頭邊緣檢測
23. AD7606 波形顯示例程
24. ADDA 測試例程
25. AD9767 雙通道正弦波產生
26. AD9767 雙通道三角波產生
27. GTX1.25G 光纖通信測試
28. GTX5G 光纖通信測試
29. GTX1.25G 光纖數據傳輸測試
30. GTX10G 光纖數據傳輸測試
31. 視頻圖像 GTX 光纖傳輸例程
32. PCIe 速度測試例程
33. PCIe 之 SDI 入例程
34. PCIe 之 SDI 輸出例程
35. PCIe 之 Xdma 接口進階篇
開發板
AN9767 套餐
AN706 套餐
AN9238 套餐
視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
下載器
●
●
●
●
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
雙目攝像頭
●
●
4.3 寸屏
●
●
套餐配套模塊，點擊了解更多
點擊上方圖片查看核心板詳情>>
型號
XC7K325T-2FFG900I
PCIe Gen2
X8
邏輯單元
326,080
收發器
16 個 12.5Gb/s max
查找表
50,950
觸發器
407,600
Block RAM
16,020Kb
DSP 處理單元
840
溫度等級
工業級，-40℃-85℃
XADC
1 個 12bit 1Mbps AD
速度等級
-2
DDR3
4x 512MB DDR3，64bit 總線，數據速率 1600Mbps
QSPI Flash
1 片 128Mbit QSPI FLASH，可用作 FPGA配置文件和用戶數據存儲
晶振
高精度 LVDS 有源差分晶振，一個是 200MHz 給系統提供穩定的時鐘源，一個是 125MHz 為 GTX 收發器提供穩定的時鐘輸入
PCIe 接口
1 路標準 PCIe x8 接口，用于和電腦主板的 PCIe 通信，支持PCLe2.0，單通道通信速率可高達 5Gbps
SFP 光纖
4 路高速 SFP 光纖通信接口，每路接收和發送速度高達 10Gb/s
JTAG 口
10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試
3G-SDI 接口
高清 3G-SDI 輸入和輸出接口各 2 路，支持不同格式的數據輸出輸入（HDcctv 1.0, HD-SDI (ST 292)，3G_SDI(ST-424 ) 和 SD_SDI（ST259）
USB 轉串口
1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試
SD 卡座
1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式
LED
4 個用戶 LED 燈
按鍵
4 個用戶按鍵
40 針擴展口
預留 2 個 40 針 2.54mm 間距的擴展口，可以外接各種模塊 （雙目攝像頭，TFT LCD 屏，高速 AD 模塊等等）。擴展口包含 5V 電源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路。
輸入電壓
+12V 電壓輸入
供電
12V / 3A 供電
輸入電流
3A 最大電流
FPGA 開發板
1 塊
散熱風扇
1 個
Mini USB 線
1 根
USB 下載器
1 套
12V 電源
1 個
擋板
尺寸大小
核心板 80mmx60mm，擴展板 215mm x 111mm
疊層數量
核心板 14 層 PCB 板設計，擴展板采用 6 層 PCB 板設計，預留獨立電源層和 GND 層
開發板原理圖
底板原理圖
光纖通信、PCIe 加速、視頻處理、高速數據傳輸

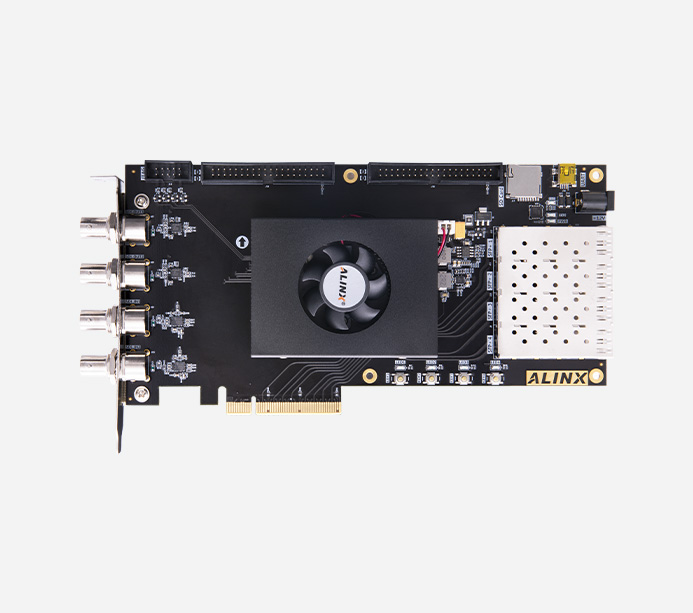

采用核心板加擴展板的模式，方便用戶對核心板的二次開發利用。 豐富的外圍接口，1 路 PCIe x8 接口，4 路 SFP 光纖通信接口，2 路 3G-SDI 輸出接口，支持1080P@60Hz 輸出，2 路 3G-SDI 輸入接口，支持 1080P@60Hz 幀輸入，Uart 接口，SD 卡接口 等。滿足用戶 SDI 視頻圖像處理要求。
擴展口接雙目攝像頭，實現光纖視頻傳輸
開發板通過攝像頭采集視頻圖像，經過光纖接口傳輸到另一塊開發板，經過光纖接口接收數據以后通過 SDI 接口顯示到顯示器
光纖通信 Link 速度為 10.0Gbps 的通信眼圖
驗證 PCIE 解決方案，加快 PCIE 產品開發
通過 SDI 輸入接口采集視頻信號，通過 PCIE 接口上傳到電腦，上位機實時顯示采集到的視頻圖像
上位機抓取電腦桌面的顯示內容，通過 PCIE 接口發送給 FPGA， FPGA 通過 SDI 接口輸出到顯示器，顯示器同步實時顯示電腦桌面內容
滿足各種 PCIe 高速數據傳輸、視頻圖像處理
智能識別、醫療安防、車載數碼、工業控制、智能電網
雙目攝像頭模塊 AN5642 進行視頻采集，通過開發板的 SDI 接口顯示到顯示器上，實現雙目同步顯示。
AN9767 / AN706 模塊上機展示圖
*信號源輸出的信號連接到 AN9767 模塊通過示波器顯示波形信號
*信號源輸出的信號連接到 AN706 模塊，運行系統進行波形數據繪制，通過開發板的 SDI 接口顯示到顯示器
所有出售產品保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
