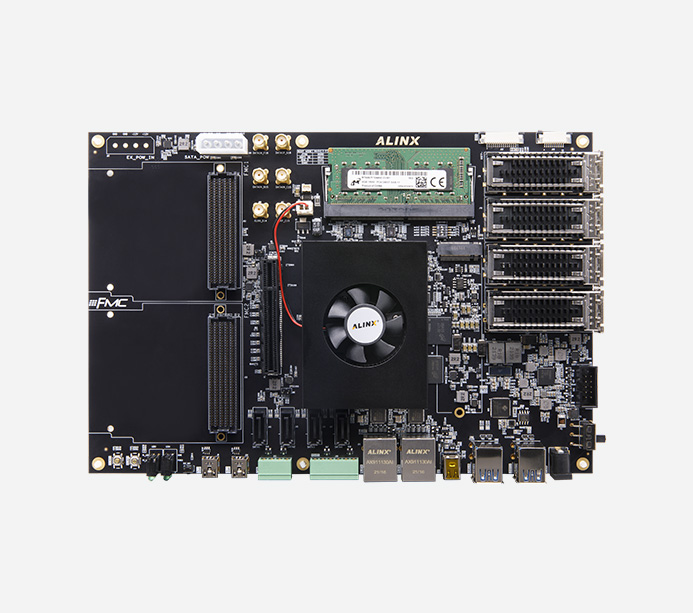

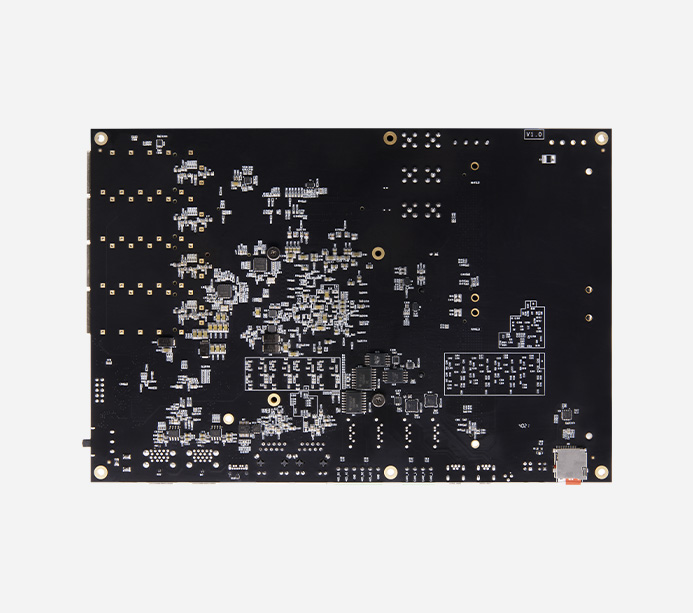

XCZU19EG
產品型號
Z19產地
上海EAN碼
6971390271797價格
￥59999.00高速光纖網絡通信、高速數據交換存儲、工業控制、深度學習、AI 智能、云計算、4K 視頻傳輸處理
四核 ARM CORTEX-A53 + 雙核 ARM CORTEX-R5
Mali?-400 MP2 GPU
PS 端 8GB DDR4，PL 端預留擴展口，可擴展 32GB DDR4
32GB eMMC FLASH，512Mbit QSPI FLASH
4 路100G 光纖接口
2 路 FMC HPC 擴展口
開發軟件版本：Vitis2020.1, linux 版本：petalinux5.4.0-xilinx-v2020.1 開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
開發環境篇
01. Vitis 開發環境安裝
02. 安裝虛擬機、Ubuntu 系統
03. Ubuntu 安裝 Linux 版 Vitis 軟件
04. Petalinux 工具安裝
05. NFS 服務軟件安裝
06. QT Creator 開發環境
07. Linux 常用命令
注：Vitis 2020.1
FPGA 實驗篇
01. Ultrascale+ MPSoC 介紹
02. PL 的 "Hello World" LED 實驗
03. PL 端 DDR4 讀寫測試實驗
04. GTY 收發器誤碼率測試 IBERT 實驗
05. 體驗 ARM，裸機輸出 “Hello World”
06. PS 端 RTC 中斷實驗
07. PS 端 MIO 的使用
08. PS 端 UART 讀寫控制
09. PS 端 CAN 的使用
10. PS 端 I2C 的使用
11. PS 端 DiplayPort 的使用
12. PS 端 SD 卡讀寫
13. PS 端以太網使用之 lwip
14. PS 端之網絡遠程更新 QSPI
15. System Monitor 的使用
16. PS 端 EMIO 的使用
17. PL 端 AXI GPIO 的使用
18. PL 端 RS485 測試
19. PL 端以太網實驗
20. 自定義 IP 實驗
21. 雙核 AMP 的使用
22. ZYNQ 下使用 Free RTOS
23. PL 讀寫 PS 端 DDR 數據
24. 通過 BRAM 實現 PS 與 PL 數據交互
25. 基于 AN5641 模塊的 MIPI 采集 DP 顯示
26. PCIe ROOT
HLS 實驗篇
01. 初識 Vitis HLS
02. Vitis HLS 入門
03. HLS 與 CPU 寄存器交互
04. 如何使用 xfopencv 庫中自帶函數
05. 圖像 RGB 轉灰度變換
06. 圖像 RGB 轉 YCrCb
07. 圖像形態學濾波
08. 圖像疊加
09. 圖像對比度調整
10. 角點檢測
11. SOBEL 算子實現邊緣檢測
12. Canny 算子實現邊緣檢測
13. 如何用 vitis HLS 實現 opencv 仿真
LINUX 基礎篇
01. 使用 Petalinux 定制 Linux系統
02. 程序 hello world
03. Gpio 控制 LED
04. 添加開機自啟動腳本及用戶文件
05. SD 卡根文件系統
06. QT 和 OPENCV 交叉編譯開發環境
07. 使用 Vitis 開發 Linux 程序
08. Vitis 加速基本平臺創建
09. Linux 下 NVMe SSD 操作
10. 從 QSPI Flash 啟動 Linux
11. 從 eMMC 啟動 Linux
注: linux 版本 petalinux 5.4.0-xilinx-v2020.1
LINUX 驅動篇
01. 字符設備
02. 字符設備的新寫法
03. 設備樹和 of 函數
04. pinctrl 和 gpio 子系統
05. 并發的處理
06. pio 輸入
07. 定時器
08. 中斷
09. 阻塞 IO
10. 非阻塞 IO
11. 異步 IO
12. Platform 平臺設備
13. Platform 與設備樹
14. MISC 設備驅動
15. input 子系統
16. pwm 驅動
17. I2C 驅動
18. USB 驅動
19. SPI 驅動
20. 串口驅動
21. 塊設備驅動
22. 網卡驅動
23. DMA 驅動
24. 多點觸摸屏驅動
25. LCD 驅動
LINUX 應用篇
01. 極簡工作環境搭建
02. 可遠程調試的 Hello World
03. OpenCV 之邊緣檢測
04. OpenCV+Qt 之人臉檢測
05. GStreamer 的攝像頭顯示
06. Qt+DRM+Gstreamer 攝像頭顯示
07. Qt+GPU 的攝像頭顯示
08. linux 寄存器操作
Vitis AI 基礎篇
01. Docker 環境搭建
02. Vitis-AI 開發流程
03. 基于 Keras 框架的神經網絡 訓練
04. 調試工具
芯片型號
XCZU19EG-2FFVC1760I
芯片 CPU
4x ARM Cortex-A53, 1.333GHz；雙核 Cortex?-R5, 533MHz
芯片 GPU
Mali?-400 MP2
芯片級別
速度等級 -2，工業級，工作溫度 -40°c~85°c
PS 端高速連接
PCIe Gen2 x4，2x USB3.0, SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet
PS 端一般連接
2x USB 2.0，2x SD/SDIO，2 x UART，2x CAN 2.0B，2x I2C，2x SPI，4x 32b GPIO
邏輯單元
1,143K
觸發器
1,045K
查找表
523K
全局時鐘
11
PCIE Gen 3x16
5
100G Ethernet
4
PL GTY 32.75Gb/s
28
Max. Distribu- ted RAM
9.8Mb
Total Block RAM
34.6Mb
UltraRAM
36Mb
DSP Slices
1968
150G Interlaken
4
PL GTH 16.3Gb/s
44
DDR4
PS 端 4 片 2GB DDR4 共 8GB，64bit 數據速率 2400Mbps
PL 端帶有一個 260 腳的 DDR4 SODIMM 插槽 ( 需自購內存條 )
QSPI Flash
2 片 512Mbit QSPI FLASH 共 1024Mbit，用作 ZYNQ 芯片 Uboot 文件，系統文件和用戶數據的存儲
EMMC Flash
PS 端 1 片 32GB eMMC FLASH 存儲芯片，用戶存儲操作系統 文件或者其他用戶數據
PCIe x8 插槽
1 路 PCIE x8 插槽用于 PCIE x8 通信, 連接 PCIE x8, x4, x2, x1 PCIE 板卡，實現 PCIE 數據通信。支持 PCI Express 2.0 標準，單通道通信速率可高達 5GBaud
DP 輸出接口
1 路標 Display Port 輸出顯示接口，用于視頻圖像的顯示，最高支持 4K@30Hz 或者 1080P@60Hz 輸出
100G 光纖接口
4 個 QSFP28 光纖接口提供獨立的發送和接收通道，可在 OM4 MMF 100 米處進行 25Gbps 運行，總體數據速率 100Gbps
FMC HPC 擴展口
2 個的 FMC HPC 擴展口，外接 XILINX 或 ALINX 各種 FMC 子板（ HDMI 輸入輸出模塊，雙目攝像頭模塊，高速 AD 模塊等 ）
CAN 通信接口
2 路 CAN 總線接口，為用戶 CAN 通信服務
RS485 通信接口
2 路 RS485 通信接口，為用戶 485 通信服務
MIPI 接口
1 路 MIPI 攝像頭輸入接口，用于連接 MIPI 攝像頭模塊
M.2 NVME 接口
1 個 PCIE x1 M.2 NVME 接口，用于連接 M.2 NVME SSD 固態硬盤 ( SSD 固態硬盤需自購 )
USB 轉串口
PS 和 PL 各 1 路 Uart 轉 USB 接口，用于和電腦通信調試
第 3 路 UART 口從 PS 端通過 1 個 1mm 間距，10pin FPC 連接器引出，可連接串口屏等外設
以太網接口
PL 和 PS 端各 1 路千兆以太網接口，和電腦或其它網絡設備 進行以太網數據交換
USB3.0 接口
4 路 USB3.0 接口，連接外部的 USB 外設，如鼠標、鍵盤
SMA 接口
3 對差分 SMA 接口，用于外接高速的輸入輸出信號
SATA 接口
4 路 SATA 接口，用于連接硬盤等外設
JTAG 口
10 針 2.54mm 標準 JTAG 口，用于 FPGA 程序下載和調試
時鐘配置
1 個無源晶體為 PS 系統提供 32.768KHz 的實時時鐘源
1 個晶振為 PS 部分提供 33.333MHz 的時鐘輸入
1 個差分 200MHz PL 系統時鐘源, 用于 DDR4 控制器參考時鐘
實時時鐘
1 路內置的 RTC 實時時鐘
EEPROM
1 片 IIC 接口的 EEPROM 24LC04
溫度傳感器
1 片溫濕度傳感器芯片 LM75，用于檢測板子周圍環境的溫度
SD 卡座
1 路 Micro SD 卡座，用于 FPGA 對 SD 卡數據讀寫和存儲
LED 燈
1 個電源指示燈，1 個 DONE 配置指示燈，2 個用戶指示燈
按鍵
1 個復位按鍵， 2 個用戶按鍵
輸入電壓
+12V 電壓輸入
供電
12V/3A 供電
輸入電流
3A 最大電流
FPGA 開發板
1 塊
散熱風扇
1 個
Mini USB 線
1 根
USB 下載器
1 套
12V 電源
1 個

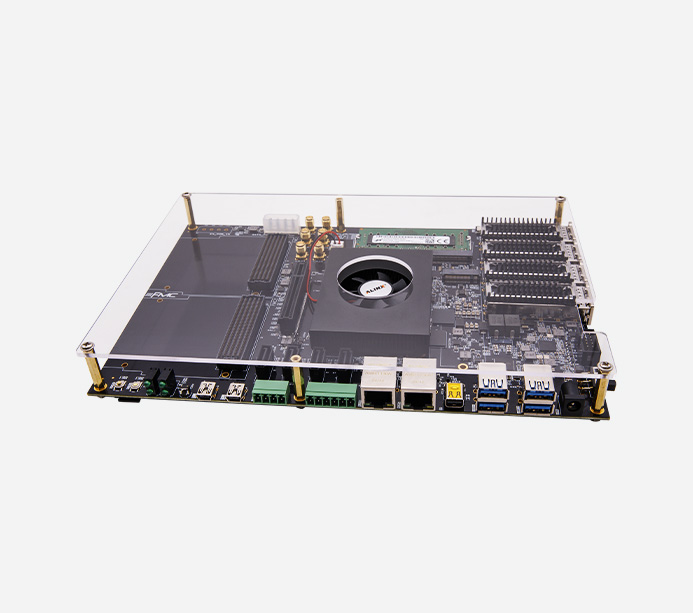

透明保護板
1 塊
TF 卡
1 個
讀卡器
1 個
尺寸大小
165mm x 113.94mm
疊層數量
采用 8 層 PCB 板設計，預留獨立電源層和 GND 層

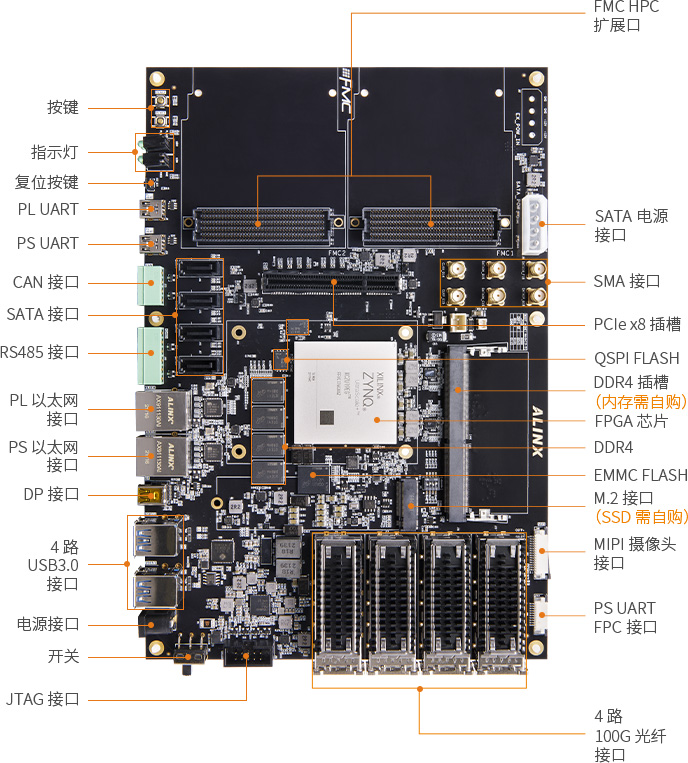

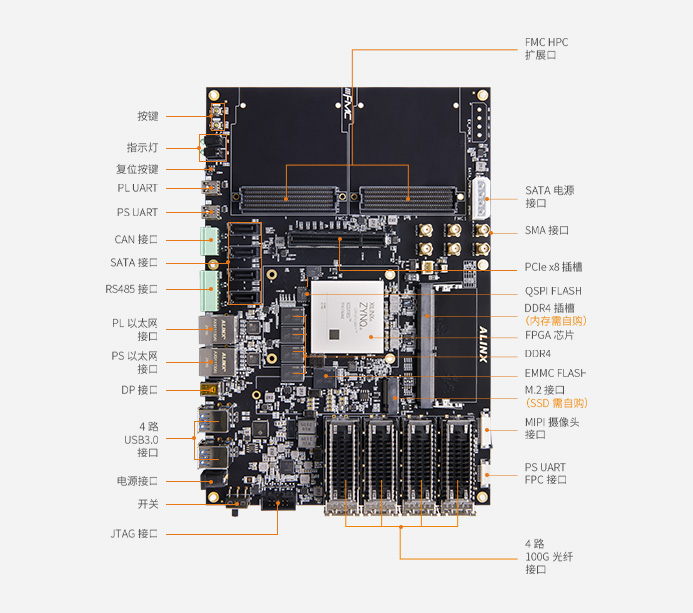

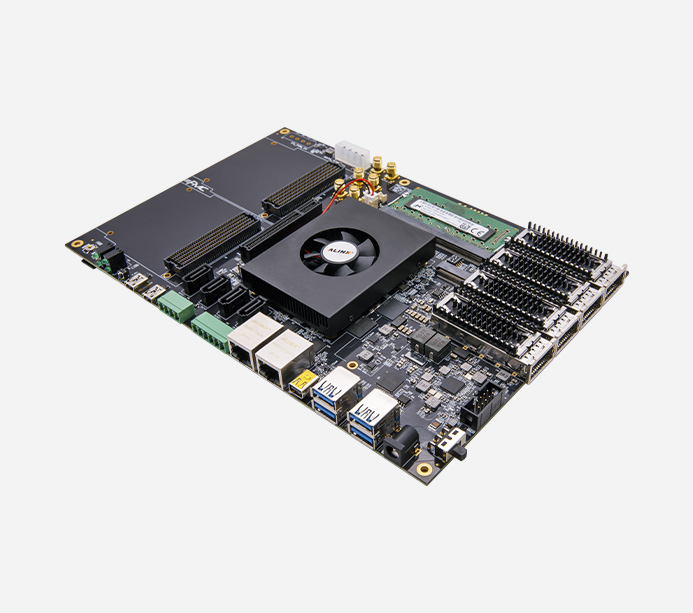

豐富的擴展接口
高速光纖通信、視頻處理、高速數據傳輸處理等
豐富的外圍接口：2 個 FMC HPC 接口、4 路 M.2 SSD 接口、1 路 PCIE 主模式插槽、4 路 SATA 接口、3 對差分 SMA 接口、1 路 DP 接口、4 路 100G 光纖接口、4 個 USB3.0 接口、2 路千兆以太網接口、3 路 UART接口、1 路 TF 卡槽、2 路 CAN 總線接口、2 路 RS485 接口和 1 路 MIPI 攝像頭接口
支持 AI 智能，云計算，高速光纖網絡通信，高速數據存儲，視頻圖像處理、項目前期驗證、機器視覺、和工業控制等多領域應用
智能識別檢測、圖像視頻處理、安防監控、機器視覺、火災監測、交通安全、智慧工地、智慧酒店、智慧農業、物聯網
車輛識別
紅外車輛識別
行人識別
室內人物識別
火災檢測
安全帽檢測
混凝土缺陷檢測
PCB缺陷檢測
在 OM4 MMF 100 米處進行 25Gbps 運行， 總體數據速率 100Gbps
ＭIPI 攝像頭模塊上機展示圖
MIPI 攝像頭模塊 AN5641 進行視頻采集，通過開發板的 Mini DP 接口顯示到顯示器上
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
