廣泛應用于安防監控、汽車電子、 機器視覺、智能制造、視頻音頻采集處理、 醫療設備、儀器儀表、智能電網等行業
雙核 ARM CORTEX-A9
1GB，32bit
無需購買 Xilinx 下載器
最高支持 1080P@60Hz 輸出
復制以下網址到瀏覽器下載，vitis2019.2 軟件是 Vivado2017.4 升級版
新手建議使用 Vivado2017.4 軟件以及下載相關教程資料，無需重復下載 Vitis2019.2 軟件和相關教程資料，vitis2019.2 相關資料持續更新中
B 站在線視頻
鏈接：space.bilibili.com/473639301/channel/detail?cid=89526
----------------------------------
Vivado 2017.4版
AX7010 教程及資料
鏈接：https://pan.baidu.com/s/1xr3D1EED4zb1eyJHYTGRHg
提取碼：3z1y
AX7020 教程及資料
鏈接：https://pan.baidu.com/s/1ESyuVX13mOGj14fzNds7Uw
提取碼：dsoc
Vivado 2017.4軟件包
鏈接：https://pan.baidu.com/s/1RiolZAHIi8hCskJJGrmSjg
提取碼：1w8y
ZYNQ 視頻
鏈接：https://pan.baidu.com/s/11_oHUzEOZlBXWLllCdTf6A
提取碼：3au6
----------------------------------
Vitis 2019.2版
AX7010 教程及資料
鏈接：https://pan.baidu.com/s/1UdRfQSdsYw4W78TbOfdnNg
提取碼：x3ad
AX7020 教程及資料
鏈接：https://pan.baidu.com/s/1ygosi8ZLAmZ6ZsG5Qboegw
提取碼：9497
Vitis 2019.2 軟件包
鏈接：https://pan.baidu.com/s/1_VyeV52YpMLJt-6JUNi-IA
提取碼：erhw
----------------------------------
開發軟件版本：Vivado 2017.4, linux 內核：petalinux4.9.0-xilinx-v2017.4
開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
FPGA 實驗篇
01. ZYNQ 簡介
02. Vivado 開發環境
03. 開發板硬件介紹
04. Verilog 基礎模塊介紹
05. LED 閃爍實驗
06. Vivado下 PLL 實驗
07. FPGA 片內 RAM 讀寫測試
08. FPGA 片內 ROM 讀寫測試
09. FPGA 片內 FIFO 讀寫測試
10. Vivado 下按鍵實驗
11. 按鍵消抖實驗
12. PWM 呼吸燈實驗
11. PWM 呼吸燈實驗
13. I2C 接口 EEPROM 實驗
14. RS232 實驗
15. RS422 實驗
16. RS485 實驗
17. HDMI 彩條輸出實驗
18. HDMI 字符顯示實驗
19. HDMI 時鐘顯示實驗
20. 7 寸液晶屏顯示實驗
21. AD7606 多通道波形顯示實驗
22. AD9238 雙通道波形顯示實驗
23. ADDA 測試實驗
24. AD9767 雙通道正弦波產生實驗
SDK 實驗篇
01. 體驗 ARM，裸機輸出“ Hello World ”
02. PS 定時器中斷實驗
03. PS 端 MIO 的使用
04. PS 端 EMIO 的使用
05. PL 端 AXI GPIO 的使用
06. 以太網實驗（ LWIP ）
07. 自定義 IP 實驗
08. PS 端 UART 讀寫控制
09. XADC 的使用
10. 雙核 AMP 的使用
11. ZYNQ 下使用 Free RTOS
12. PL 讀寫 PS 端 DDR 數據
13. 通過 BRAM 實現 PS 與 PL 數據交互
14. 使用 VDMA 驅動 HDMI 顯示
15. DMA 環通測試
16. DMA 使用之 DAC 波形發生器 ( AN108 ）
17. DMA 使用之 ADC 示波器 ( AN108 ）
18. DMA 使用之 ADC 示波器 (AN9238)
19. DMA 使用之 ADC 示波器 ( AN706）
20. 基于 ADC 模塊的 Scatter Gather DMA 使用 ( AN108 )
21. 基于 DAC 模塊的 Scatter Gather DMA 使用 ( AN9767 )
22. OV5640 攝像頭的采集顯示一
23. OV5640 攝像頭的采集顯示二
24. 雙目攝像頭以太網傳輸
25. SD 卡讀寫操作之 BMP 圖片顯示
26. SD 卡讀寫操作之攝像頭抓拍
27. 音頻模塊 AN831 的錄音與播放
28. 7 寸觸摸屏模塊的顯示
29. 7 寸觸摸屏的 GUI 及觸摸控制
30. AN108 模塊 ADC 采集以太網傳輸
31. AN9238 模塊 ADC 采集以太網傳輸
32. AN706 模塊 ADC 采集以太網傳輸
33. 基于 UDP / TCP 遠程更新 QSPI Flash
Linux 實驗篇
01. 安裝虛擬機和 Ubuntu 系統
02. Ubuntu 安裝 Linux 版 Vivado 軟件
03. PetaLinux 工具安裝
04. NFS 服務軟件安裝
05. 使用 PetaLinux 定制 Linux 系統
06. 使用 SDK 開發 Linux 程序
07. Linux 下 GPIO 實驗
08. PetaLinux 下 HDMI 顯示
09. 使用 Debian 8 桌面系統
10. 制作 QSPL Flash 啟動 Linux
11. QT 在 ZYNQ 上的應用
12. OpenCV 應用 ( USB 攝像頭顯示 ）
13. 雙目攝像頭模塊 OpenCV 顯示
14. 觸摸屏模塊的應用 ( AN0701 )
15. AXI DMA 讀寫測試
16. 基于 DMA ADC 波形顯示 ( AN706 ）
17. 自動運行的 Petalinux 程序
18. 附錄：Linux 常用命令
PYNQ 實驗篇
01. PYNQ 簡介
02. PYNQ 鏡像
03. 運行 PYNQ
04. Amba 文件共享
05. 常見問題
06. USB 攝像頭邊沿檢測
07. USB 攝像頭人臉識別
08. 基于寄存器操作自定義 Overlays
09. 含有 DMA 操作自定義 Overlays
10. ADC 采集并顯示波形
LINUX 驅動篇
01. 字符設備
02. 字符設備的新寫法
03. 設備樹和 of 函數
04. Pinctrl 和 Gpio 子系統
05. 并發的處理
06. Pio 輸入
07. 定時器
08. 中斷
09. 阻塞 IO
10. 非阻塞 IO
11. 異步 IO
12. Platform 平臺設備
13. Platform 與設備樹
14. MISC 設備驅動
15. Input 子系統
16. Pwm 驅動
17. I2C 驅動
18. USB 驅動
19. SPI 驅動
20. 串口驅動
21. 塊設備驅動
22. 網卡驅動
23. DMA 驅動
24. 多點觸摸屏驅動
25. LCD 驅動
AN831 套餐
AN9767 套餐
AN706 套餐
AN9238 套餐
視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
AN831
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
雙目攝像頭
●
●
7 寸屏
●
●
套餐配套模塊，點擊了解更多

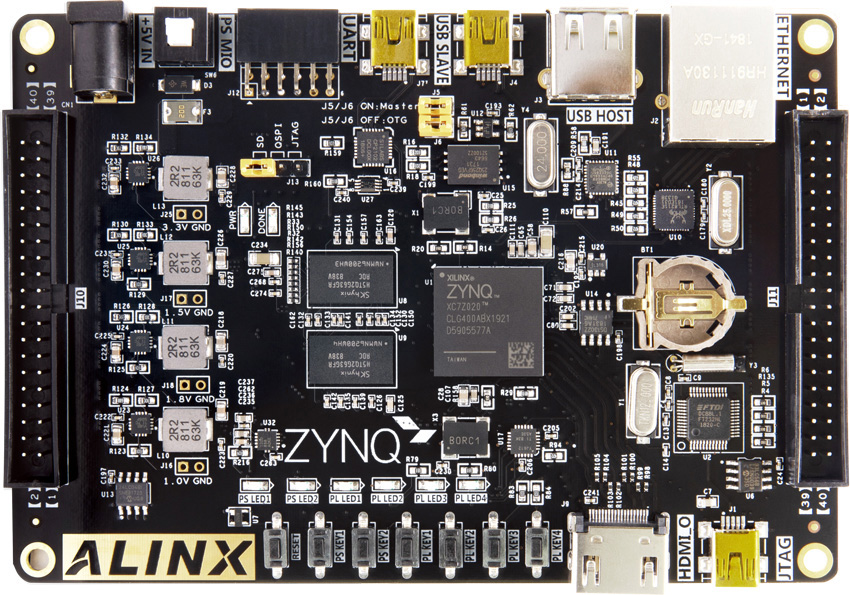

開發板
AX7020
FPGA 型號
XA7Z020-1CLG4001/XC7Z020-2CLG400
內核 CPU
雙核 ARM Cortex-A9
內存
DDR3 1GB，數據速率 1066Mbps
邏輯單元數量
85k
查找表
53200
觸發器
106400
乘法器
220
Block RAM
4.9Mb
PS MIO
8個
PL IO
94個
JTAG 口
板載 1 路 USB JTAG 接口，無需購買 Xilinx 下載器，通過 USB 線及板載的 JTAG 電路對 ZYNQ 系統進行調試和下載
以太網接口
1 個 10 / 100M / 1000M 自適應以太網 RJ-45 接口，用于和電腦及其它網絡設備進行數據交換
HDMI 接口
1 個 HDMI 圖像視頻輸出接口，1080P 圖像視頻輸出
USB HOST
1 個 USB2.0 HOST 接口，用于連接鼠標、鍵盤和 U 盤等 USB 外設
USB OTG
1 個 USB2.0 OTG 接口，用于和 PC 或 USB 設備的 OTG 通信
ＵSB Uart
1 個 USB Uart 接口，用于和 PC 或外部設備的串口通信
實時時鐘
1 個 RTC 實時時鐘，配有電池座，電池的型號為 CR1220 ( 電壓為 3V，電池需另購 )
EEPROM
1 個 IIC 接口的 EEPROM 24LC04
LED
6 個用戶發光二極管LED，2 個 PS 控制，4 個 PL 控制
按鍵
7 個按鍵，1 個 CPU 復位按鍵，2 個 PS 控制按鍵，4 個 PL 控制按鍵
晶振
1 個 33.333Mhz 有源晶振，給 PS 系統提供穩定的時鐘源
1 個 50MHz 有源晶振，為 PL 邏輯提供額外的時鐘
TF 卡座
可插入 Micro SD TF 卡，存儲操作系統鏡像和文件系統
PMOD
1 路 12 針的擴展口 ( 2.54mm間距 )，擴展 ZYNQ 的 PS 系統的 MIO
擴展口
2 路 40 針的擴展口 ( 2.54mm 間距 )，擴展 ZYNQ 的 PL 部分的 IO 可以接 7 寸 TFT 模塊、攝像頭模塊和 AD / DA 模塊等擴展模塊
輸入電壓
+5V 電壓輸入
供電
5V / 2A 供電
輸入電流
2A 最大電流
FPGA 開發板
1 塊
TF 卡
1 個
Mini USB 線
2 根
讀卡器
1 個
5V 電源
1 個
透明保護板
1 塊
尺寸大小
130mm x 90mm
疊層數量
采用 8 層 PCB 板設計，預留獨立電源層和 GND 層
PYNQ＝PYTHON+ZYNQ
PYNQ＝PYTHON+ZYNQ
直接調用 PYTHON 庫和 FPGA 硬件庫進行功能開發，通過 ZYNQ（ SOC ）輕松的設計嵌入式系統
無需設計可編程邏輯電路的情況下即可通過 PYNQ 進行 APSOC 編程，并且代碼可直接在 ZYNQ 7000 上進行開發和測試。
通過 PYNQ，可編程邏輯電路將作為硬件庫導入并通過其 API 進行編程，其方式與導入和導入和編程軟件庫基本相同。
利用 ZYNQ 中的可編程邏輯和 ARM 進行編程，其方式與導入和編程軟件庫基本相同。
利用 ZYNQ 中的可編程邏輯和 ARM 處理器的優勢來構建嵌入式系統，極大加快開發進程、縮短開發周期、降低開發難度。
1GB RAM 內存
智能識別、醫療安防、車載數碼、工業控制、智能電網
雙目攝像頭模塊 AN5642 進行視頻采集，通過 ZYNQ 開發板的 HDMI 接口顯示到顯示器上。
ZYNQ 開發板運行 Linux 操作系統，視頻數據使用 QT 進行顯示，實現雙目同步顯示。
AN9767 / AN706 模塊上機展示圖
信號源輸出的信號連接到 AN9767 / AN706 模塊，通過 ZYNQ 開發 板的 HDMI 接口顯示到顯示器，運行 Linux 操作系統使用 QT 進行波形數據繪制，整個過程涉及到 PL 跟 PS 的數據傳輸，以及 Linux 系統下的軟件開發
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
