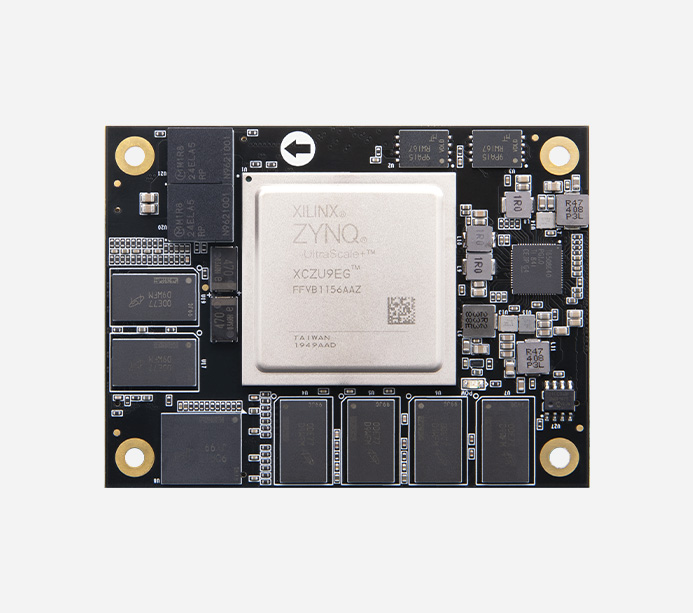

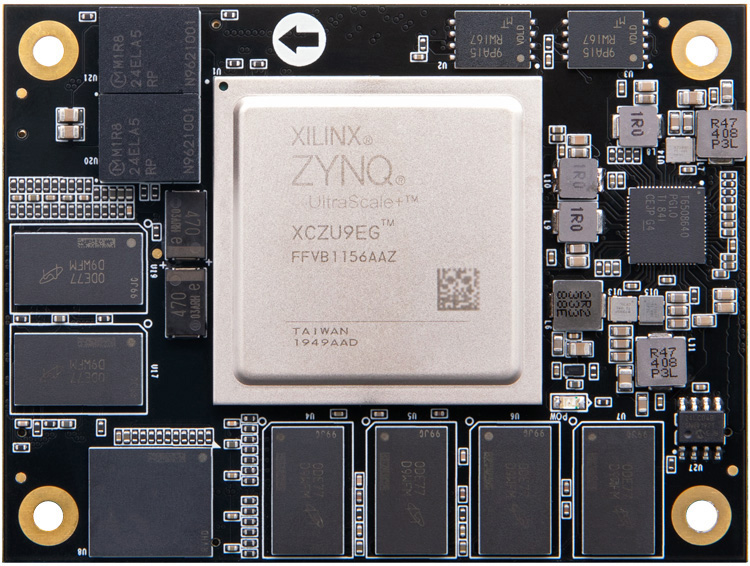

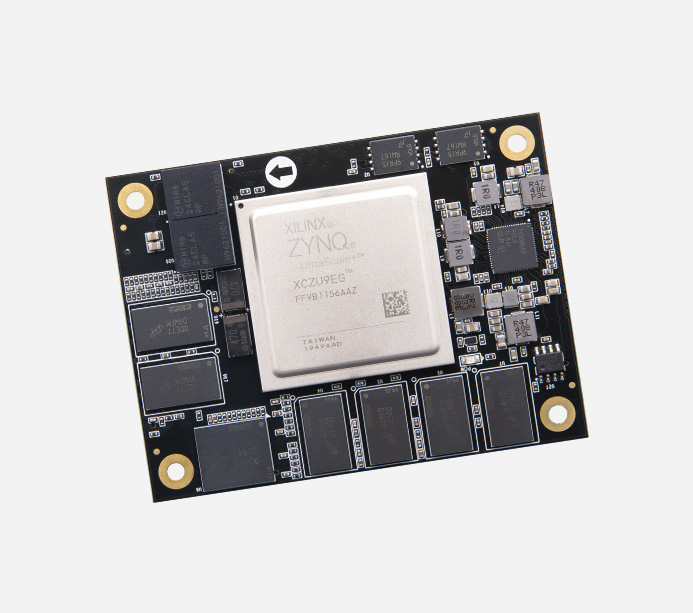

Xilinx Zynq UltraScale+ MPSoC FPGA 核心板 AI XCZU9EG

XCZU9EG

產品型號
ACU9EG
溫度等級
-40℃~85℃
產地
上海
EAN碼
6971390279168
價格
￥8399.00

天貓京東

產品推薦

產品詳情
資料下載
售后服務

Xilinx Zynq UltraScale + MPSoC FPGA 高端核心板

四核 ARM Cortex-A53 與雙核 Cortex-R5 實時處理器

滿足 5G 無線基礎架構、高速數據交換存儲、工業控制、 AI 智能、云計算、4K 視頻傳輸處理以及航空航天應用

·ARM 處理器
四核 ARM CORTEX-A53 + 雙核 ARM CORTEX-R5
·GPU 圖形處理器
Mali?-400 MP2 GPU

·6GB DDR4
PS 端 4GB DDR4，PL 端 2GB DDR4
·FLASH 存儲
8GB eMMC FLASH，64MB QSPI FLASH

功能接口

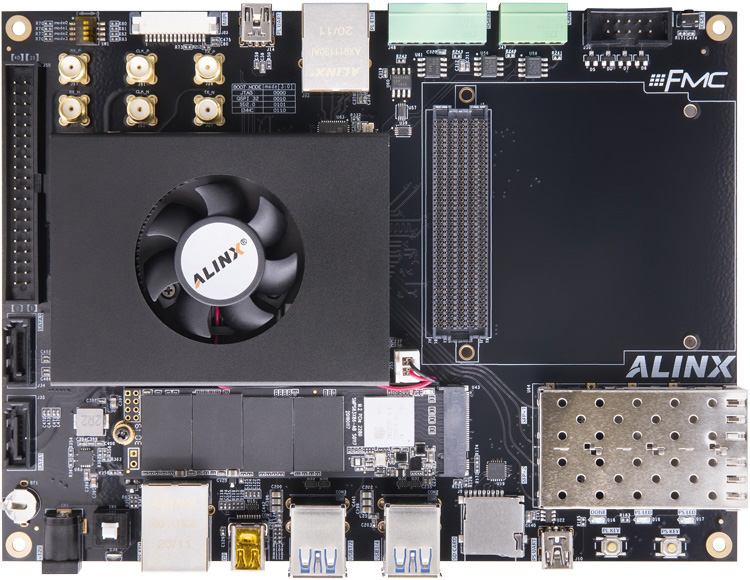

對應開發板

·AXU9EG

*了解對應開發板，點擊查看詳情>>

產品參數

核心板主要參數

核心板

ACU9EG

FPGA 型號

XCZU9EG-2FFVB1156I

芯片 CPU

4 x ARM Cortex-A53, 1.333GHz，雙核 Cortex?-R5, 533MHz

芯片 GPU

Mali?-400 MP2

核心板內存

PS 端 DDR4 4GB，64bit，2400Mbps
PL 端 DDR4 2GB，32bit，2400Mbps

PS 端高速連接

PCIe Gen2 x4，2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ether net

PS 端一般連接

2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C，2 x SPI，4x 32b GPIO

PL 端 GTH

12.5Gb/s x16

芯片級別

工業級

芯片工作溫度

-40°c~85°c

速度等級

-2

邏輯單元

600K

觸發器

548K

查找表

274K

全局時鐘

DSP Slices

2,520

MAX.DISTRIBU-TED RAM

8.8Mb

BLOCK RAM

32.1Mb

ULTRARAM

EMMC FLASH

8GB

QSPI FLASH

64MB

HP I/O

96 個

HD I/O

66 個

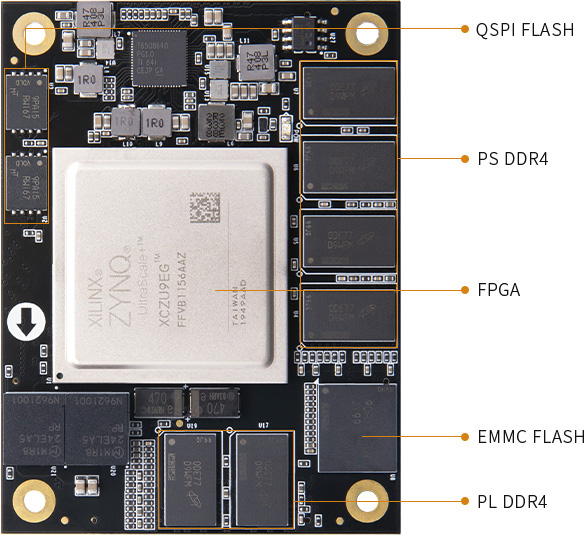

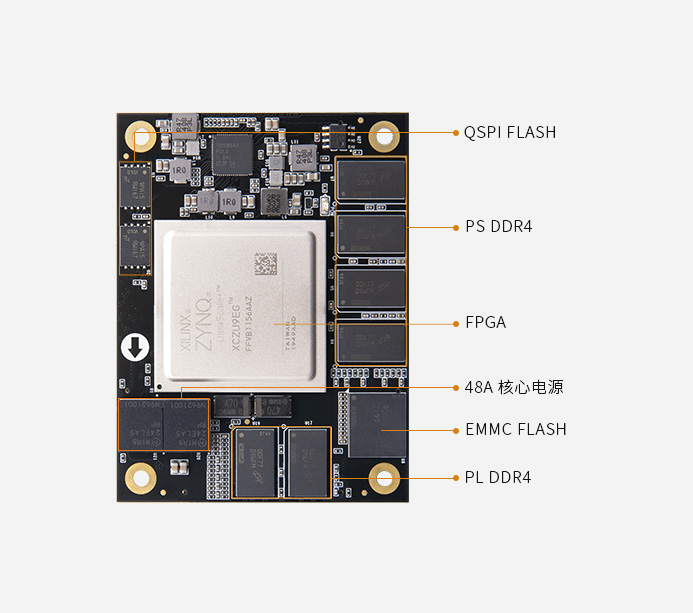

功能和接口

QSPI Flash

2 片共 64MB QSPI FLASH，可用作 FPGA 用戶數據的存儲

EMMC Flash

8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備

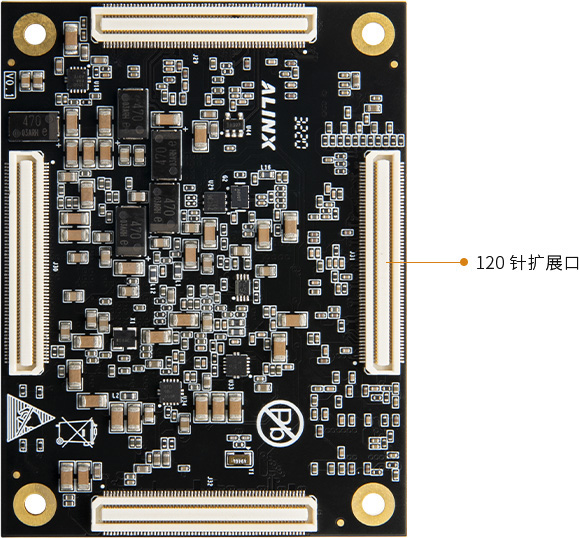

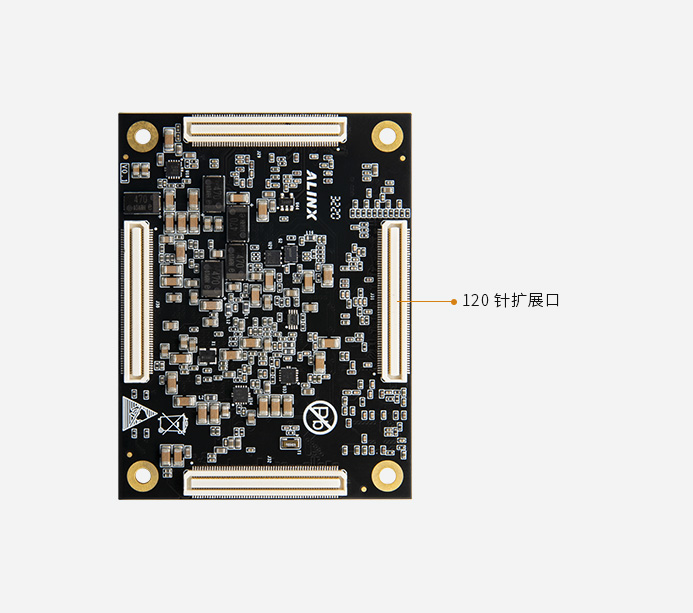

擴展口

4 路 120 針 0.5mm 間距擴展口，接松下高速工業級板對板連接器

晶振

1 個單端 33.333MHz 晶振，提供給 PS 系統
1 差分 200MHz 晶振，提供給 PL 邏輯、 DDR4 參考時鐘

電源參數

輸入電壓

板對板連接器，12V 供電

包裝清單

FPGA 核心板

1 塊

結構尺寸

尺寸大小

80 x 60 x 9.1mm

合高

3.0mm

疊層數量

16 層，沉金工藝，高質量 PCB 材質


支持 XILINX VITIS-AI DPU

AI 識別檢測、深度計算學習

智能識別檢測、圖像視頻處理、安防監控、機器視覺、火災監測、交通安全、智慧工地、智慧酒店、智慧農業、物聯網

車輛識別

紅外車輛識別

行人識別

室內人物識別

火災檢測

安全帽檢測

混凝土缺陷檢測

PCB缺陷檢測

搭配 Mali?-400 MP2 GPU、內存 64bit DDR4 超強組合

工業級 FPGA 芯片雙 ARM 應用處理器

4x ARM Cortex-A53，1.333GHz；雙核 Cortex?-R5，533MHz；PS 端 4GB DDR4，64bit，數據速率 2400Mbps；PL 端 2GB DDR4，32bit，數據速率 2400Mbps

快速上手，縮短開發學習時間

提供資料方便二次開發

提供原理圖、PCB結構圖(PDF)、封裝、參考設計等方便二次開發


所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。

所有配件及贈品不在保修范圍內。
