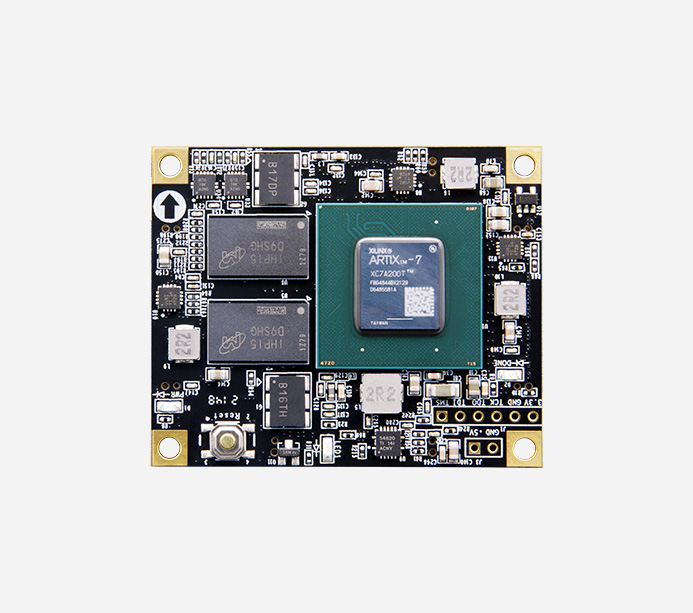

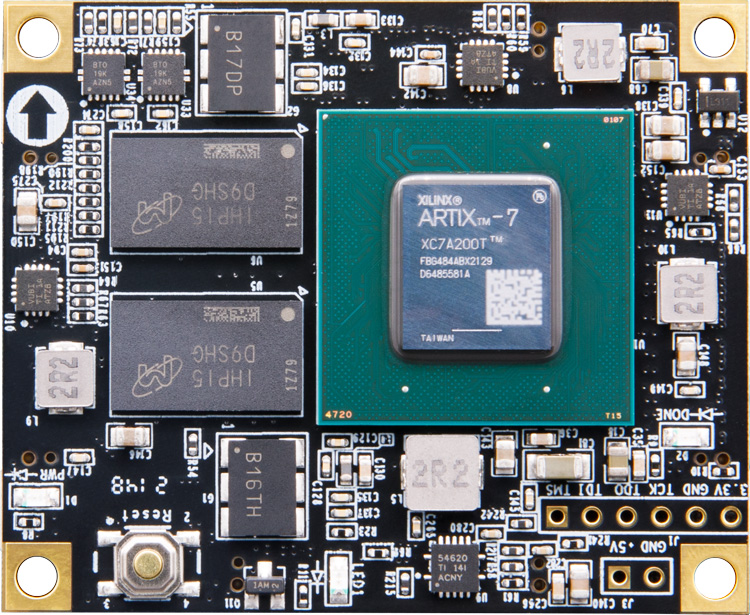

Xilinx Artix7 SOM FPGA核心板 XC7A200T

核心板

AC7200

FPGA 型號

XC7A200T-2FGG484I

速度等級

-2

芯片等級

工業級別 -40°c~85°c

內存

1GB DDR3，32bit

QSPI FLASH

16MB

Logic cells

215360

查找表

33650

觸發器

269200

Max.Distributed RAM

2888

Block RAM ( 36Kb each )

365

Total Block RAM

13140kb

DSP Slices

740

收發器

4x 6.6Gbps

PIC Express

PCIE2.0

HR IO

180

差分對 LVDS

48

連接器

80pin x4

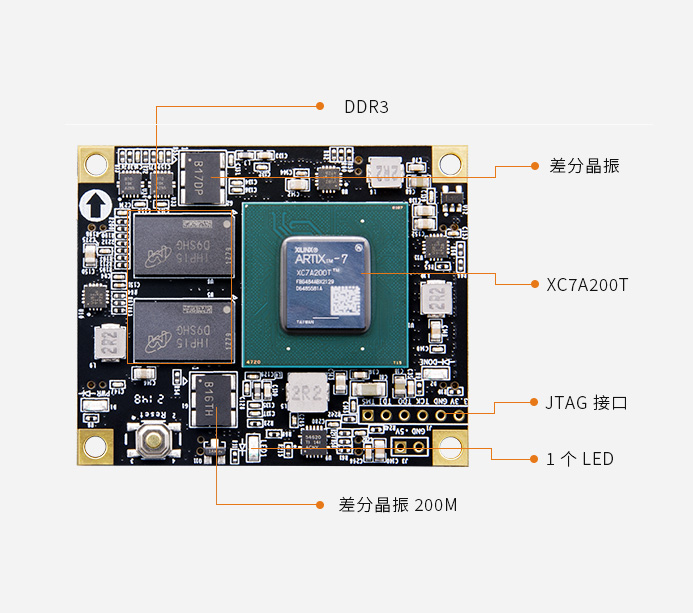

DDR3

2 片 512MB DDR3 共 1GB，32bit 總線，數據速率 800Mbps

QSPI Flash

1 片 128Mbit QSPI FLASH，可用作 FPGA 用戶數據的存儲

晶振

高精度 LVDS 有源差分晶振，1 個是 200MHz 給系統提供穩定的時鐘源，1 個是 125MHz 為 GTP 收發器提供穩定的時鐘輸入

收發器

4 路 GTP，每路高達 6.6Gb/s，適合光纖通信和 PCIe 數據通信

工作溫度

-40°c~85°c

PCIe 2.0

支持 PCI Express 2.0 x 8

模數轉換 / XADC

1 個 12bit, 1Mbps AD

JTAG

采用 6 針的 2.54mm 間距的單排測試孔

LED 燈

1 個 LED 燈

輸入電壓

5V 供電

FPGA 核心板

1 塊

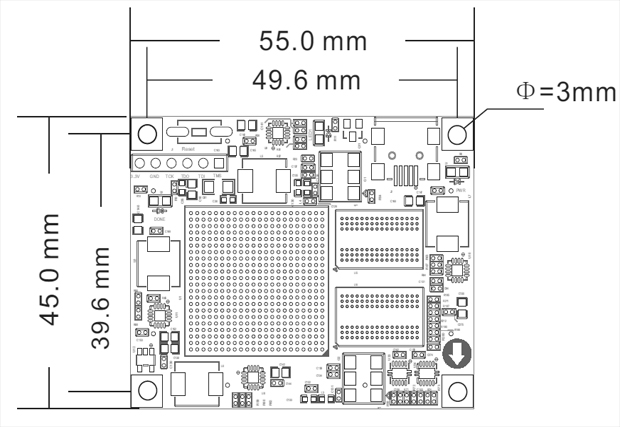

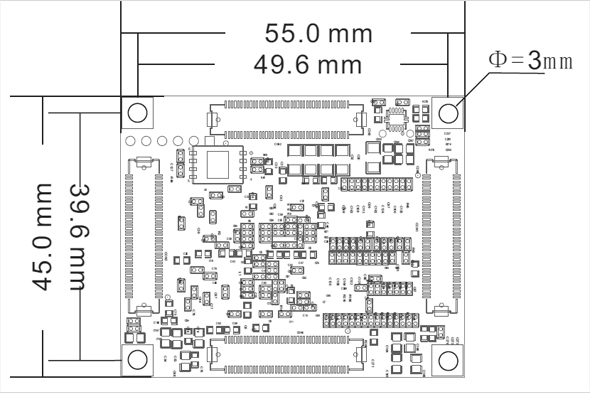

尺寸大小

45mm x 55mm x 6.0mm

連接器合高

1.6mm

連接器合高

3.0mm

 疊層數量

10 層 PCB 板設計
