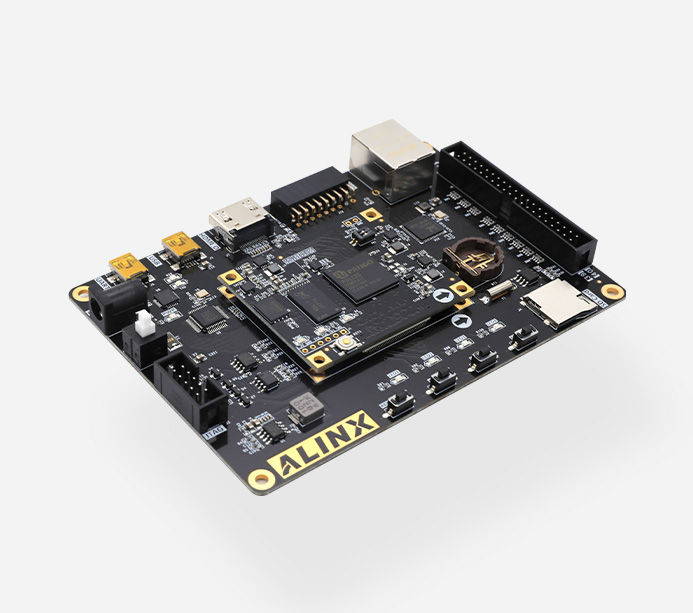

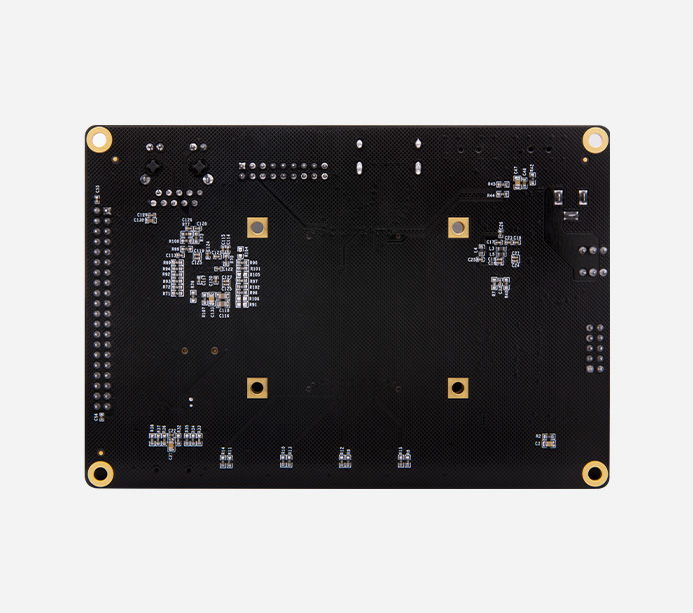

紫光同創 Logos系列 PGL22G 學習板圖像 國產FPGA開發板

AN108 AD/DA套餐

AN9767 DA 采集套餐

AN706 AD 采集套餐

AN9238 AD 采集套餐

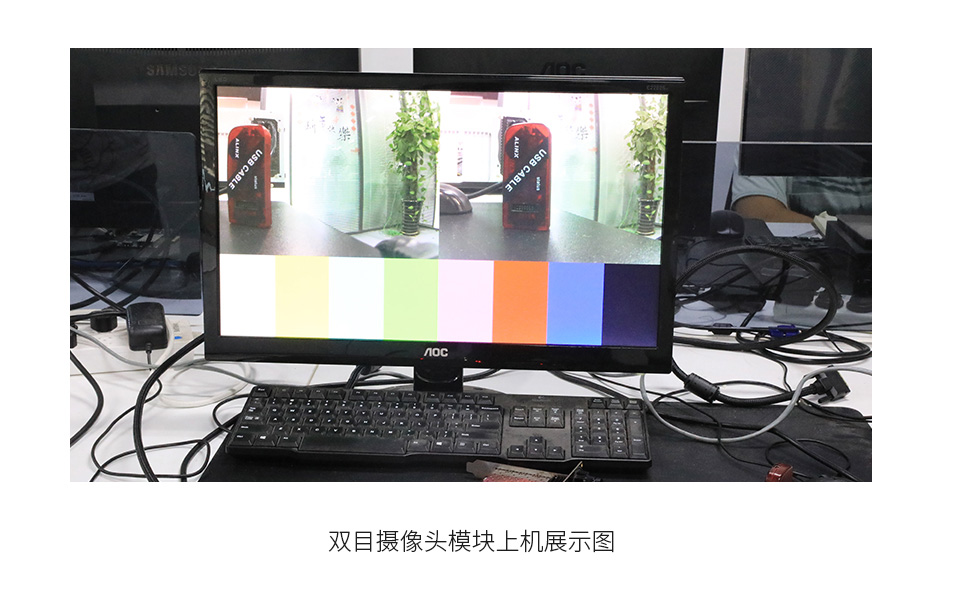

雙目攝像頭套餐

單目攝像頭視頻套餐

豪華套餐

開發板

●

●

●

●

●

●

●

下載器

●

●

●

●

●

●

●

AN108

●

●

AN9767

●

●

AN706

●

●

AN9238

●

●

AN5642

●

●

AN5640

●

●

4.3 寸屏

●

●

FPGA 型號

PGL22G-6CMBG324

DDR3

256MB DDR3

速度等級

6

QSPI FLASH

16MB

溫度等級

商業級 0°C~70°C

LUT5

17536 個

等效 LUT4

21043 個

FF

26304 個

Distributed RAM

70144 bits

18Kb DRM

48 個

APM

30 個

PLL

6 個

ADC

1 個

HMEMC

2 個

MAX USER IO

240 個

I/O

114 個

LVDS

12 個

內存

1 片 256MB DDR3，16bit 總線，用于數據緩存

QSPI Flash

1 片16MB QSPI FLASH，可用作 FPGA 配置文件和用戶數據存儲

晶振

1 個 50Mhz 有源晶振，給系統提供穩定的時鐘源

HDMI 輸出

1 路 HDMI 輸出，為開發板提供不同格式的視頻輸出接口

千兆以太網

1 路 10/100M/1000M 以太網 RJ-45 接口，提供網絡通信服務

USB 接口

1路 USB2.0 接口，用于開發板和 PC 之間 USB2.0 高速通信

USB轉串口

1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

CMOS 接口

1 個18 針的攝像頭接口，可以接 500 萬 OV5640 攝像頭

RTC 實時時鐘

1 路 RTC 實時時鐘，配有電池座，電池的型號為 CR1220（需自購）

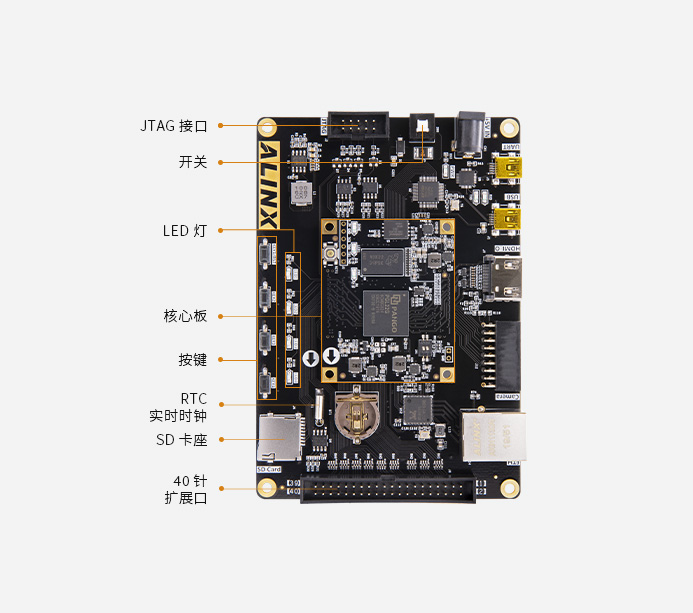

JTAG口

10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試

SD 卡座

1 路 Micro SD 卡座，支持 SPI 模式

LED

5 個 LED 燈（1 個核心板，4 個擴展板）

按鍵

4 個按鍵

40 針擴展口

1 個 40 針 2.54mm 間距擴展口，可接各種模塊（雙目攝像頭，LCD 屏，高速 AD 模塊等）擴展口包含 5V 電源 1 路，3.3V 電源 2 路， 地 3 路，IO 口 34 路

電源

5V，2A 供電

FPGA開發板

1 塊

下載器

1 套

Mini USB 線

1 根

5V 電源

1 個

透明保護板

1 塊

尺寸大小

130mm x 90mm

疊層數量

核心板 10 層 PCB 板設計，擴展板 4 層 PCB 板設計
