Xilinx Kintex UltraScale+ FPGA 核心板 SOM PCIE3.0 GTY XCKU15P ACKU15

XCKU15P

產品型號
ACKU15
溫度等級
-40℃~85℃
價格
￥19999.00

產品推薦

產品詳情
資料下載
售后服務

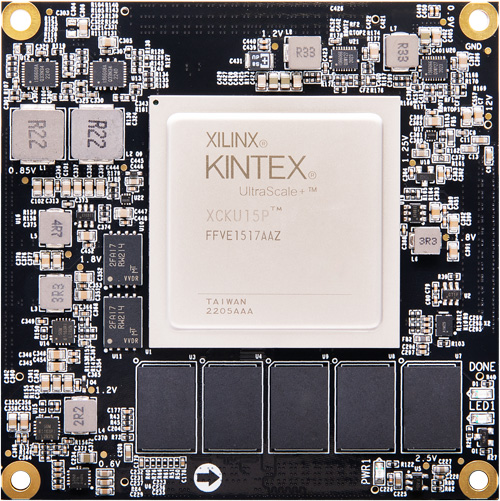

Xilinx Kintex UltraScale+ FPGA 高端核心板

PCIe 3.0 x16、GTY 28Gb/s x24 收發器、GTH 16Gb/s x32 收發器

采用16nm工藝Kintex UltraScale+ 器件，與 7 系列 FPGA 相比，功耗銳降 60%；GTY 28Gb/s x24, GTH 16Gb/s x32 收發器及100G Ethernet，為需要高端功能的應用提供了經濟高效的解決方案。是無線 MIMO 技術、PON 接入、Nx100G 有線網絡、數據中心網絡和存儲加速、視頻圖像處理、半導體、工業控制、機器視覺、物聯網以及醫療成像等應用的理想選擇

·Logic Cells
1,143K
·Flip-Flops
1,045K
·LUTs
523K
·GTH 收發器
16Gb/s
·GTY 收發器
28Gb/s
·存儲
5GB DDR4 80bit，128MB QSPI FLASH


功能接口

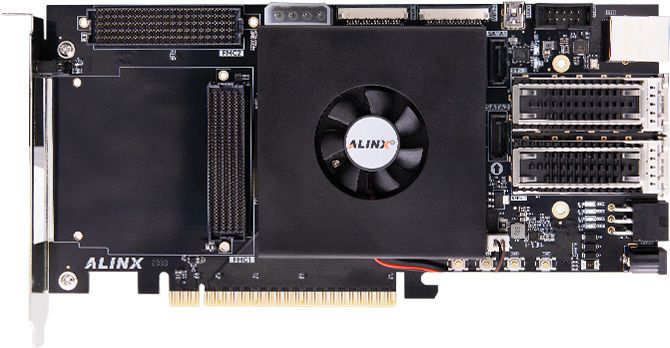

·對應開發板

*了解對應開發板，點擊查看詳情 >>

產品參數

核心板參數

核心板型號

ACKU15

芯片型號

XCKU15P-2FFVE1517I

工作溫度

工業級, -40°C~85°C

內存

5GB DDR4, 80bit

QSPI FLASH

128MB

System Logic Cells

1143K

CLB Flip-Flops

1045K

CLB LUTs

523K

Max. Distributed RAM

9.8Mb

Total Block RAM

34.6Mb

UltraRAM

36Mb

Clock Mgmt Tiles

DSP Slices

1,968

PCIe Gen3 x16

收發器GTY

GTY 24 x 28Gb/s

收發器GTH

GTH 32 x16Gb/s

150G Interlaken

100G Ethernet

HD IOs

HP IOs

256

差分對

128

電源參數

輸入電壓

+12V，通過連接底板供電

包裝清單

核心板

1 塊

結構尺寸

尺寸大小

80x80mm

疊層數量

核心板17層 PCB板設計

核心板結構尺寸圖

快速上手

提供資料，方便二次開發

縮短開發學習時間


提供原理圖 (.pdf)、PCB 結構圖 (.pdf)、封裝、參考設計等，方便二次開發

應用領域

網絡通信

數據中心網絡和存儲加速

醫療成像

工業自動化

視頻圖像處理

物聯網


半導體 ATE

機器視覺
