PG2L200H
產品型號
P200溫度等級
-40℃~85℃產地
上海價格

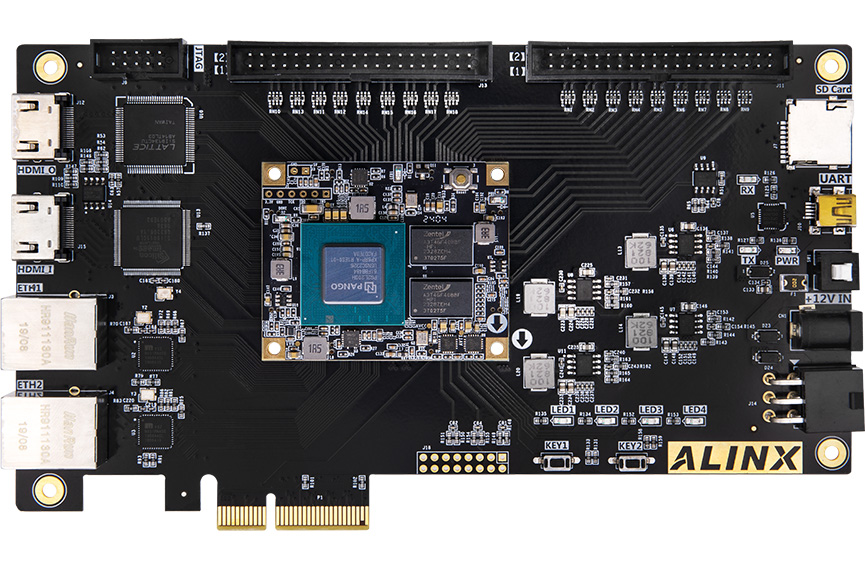

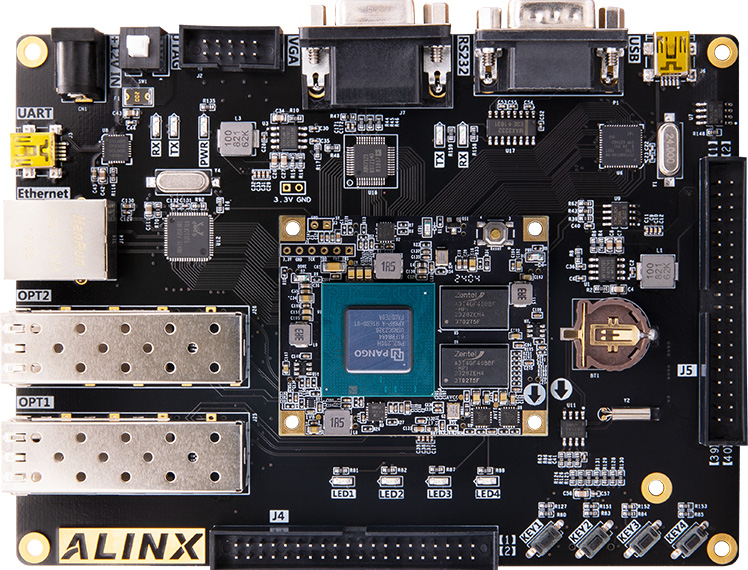

￥1099.00Logos-2 開發平臺采用核心板 (SOM) + 擴展板模式，方便用戶對 核心板的二次開發及方案驗證，配置強悍，接口豐富
LUT4
LUT6
Flip-Flops
DDR3
QSPI Flash
工作溫度

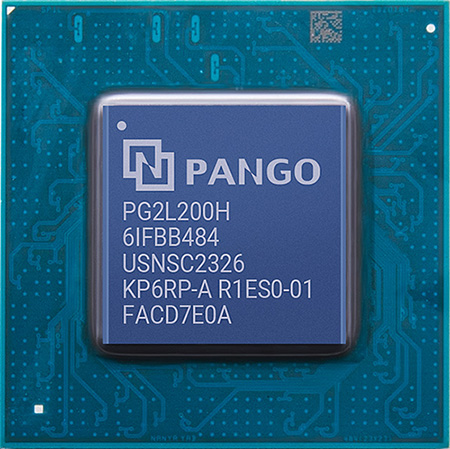

芯片采用 28nm CMOS 成熟工藝，提供豐富的片上資源和高性能接口， 支持高速 Serdes、PCle Gen2、DDR3 等特性
PCIe 硬核
AES 加密
APM 單元
HSST 收發器
GPLL+PPLL
ADC 硬核
*了解對應開發板，點擊查看詳情>>
*了解對應開發板，點擊查看詳情>>
FPGA 型號
PG2L200H-6IFBB484
工作溫度
工業級，-40° C-85° C
RAM
1GB DDR3，32bit
QSPI FLASH
16MB
等效 LUT4
239,700
Flip-Flops
319,600
分布式 RAM
2,469 Kbit
塊 RAM
14,940 Kbit
GPLLs+PPLLs
10+10
擴展 IO
180
電壓可調 IO
150
差分對
72
PCI-Express
PCIe Gen2
APMs
740 (25*18)
HSSTs
4x 6.6Gbps
ADCs
1
AESs
1

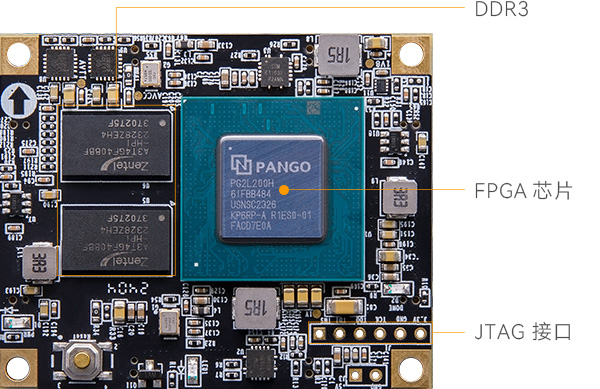

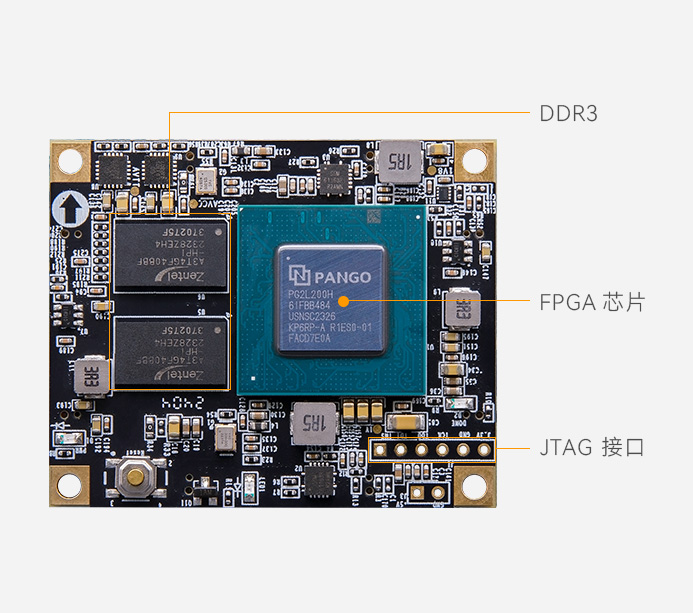

DDR3
2 片 512MB DDR3 共 1GB，32bit 總線，數據速率 800Mbps
QSPI Flash
1 片 16MB QSPI FLASH，可用作 FPGA 用戶數據的存儲
晶振
高精度 LVDS 有源差分晶振，1 個是 200MHz 給系統提供穩定的時鐘源，1 個是 125MHz 為 GTP 收發器提供穩定的時鐘輸入
收發器
4 路 GTP，每路高達 6.6Gb/s，適合光纖通信和 PCIe 數據通信
工作溫度
-40°c~85°c
PCIe 2.0
支持 PCI Express 2.0 x8
模數轉換 / XADC
1 個 12bit, 1Mbps AD
JTAG
采用 6 針的 2.54mm 間距的單排測試孔
LED 燈
1 個 LED 燈
輸入電壓
5V 供電

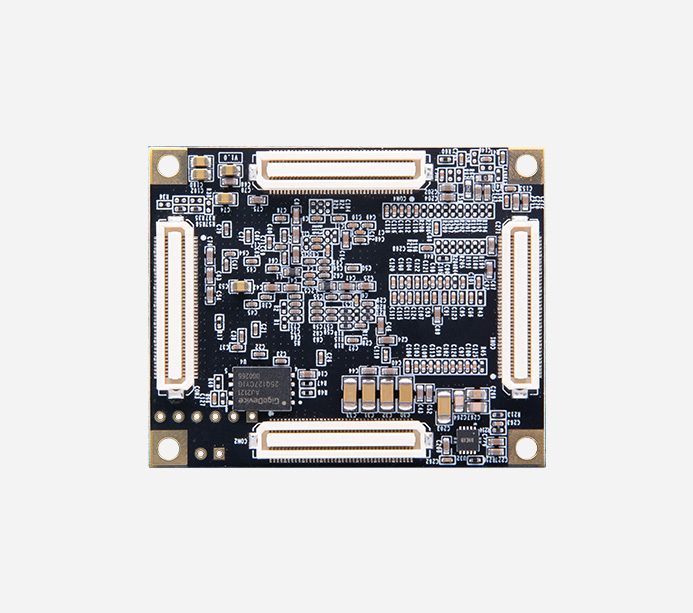

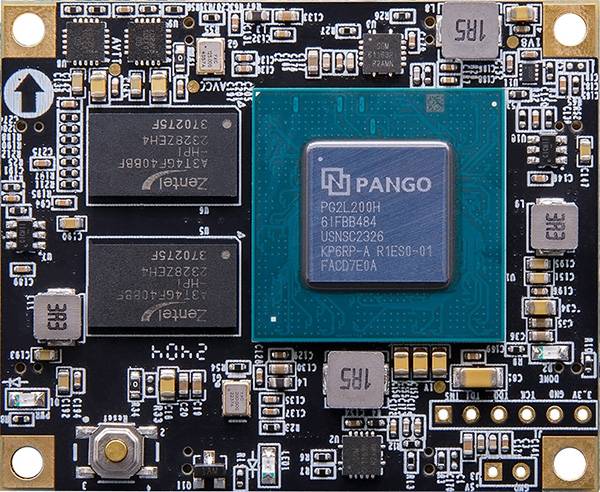

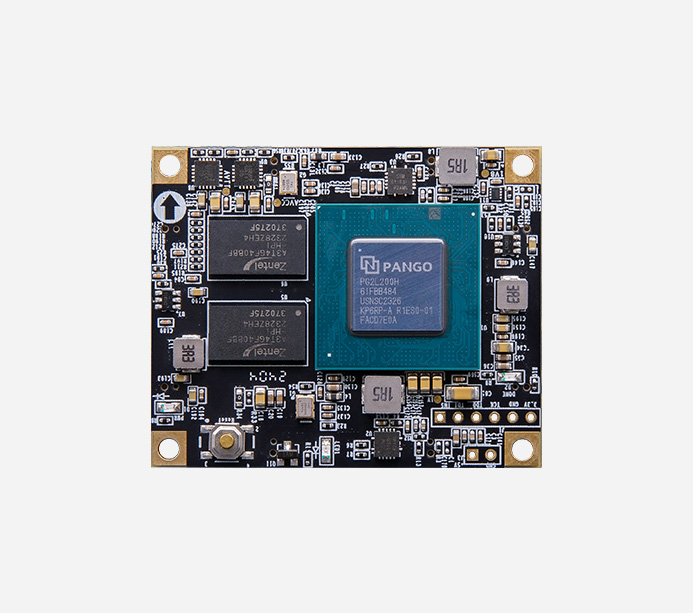

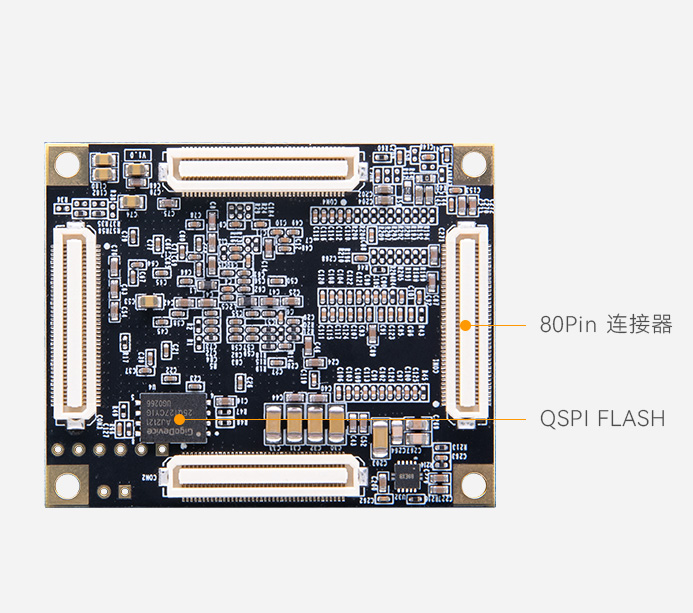

FPGA 核心板
1 塊
尺寸大小
45mm x 55mm x 6.0mm
連接器合高
1.6mm
連接器合高
3.0mm
疊層數量
10 層 PCB 板設計

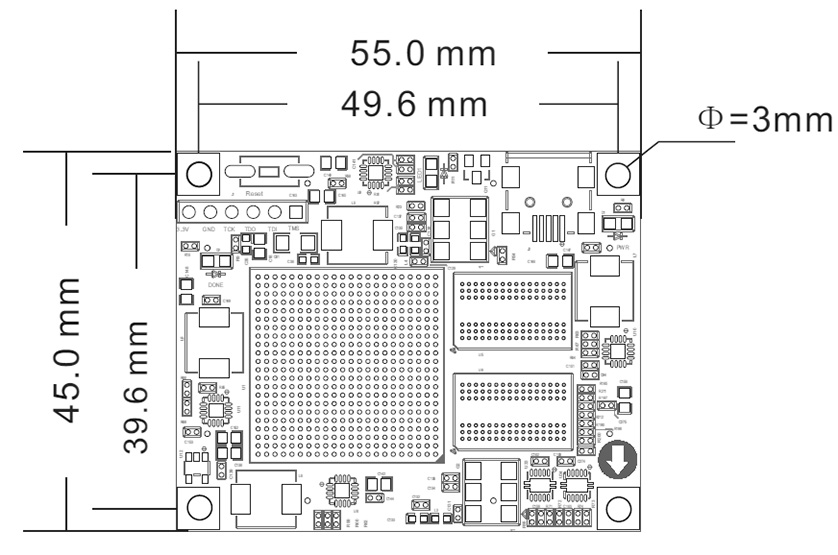

核心板結構尺寸圖
通信
圖像視頻處理
數據分析
醫療
工業控制
網絡信息安全
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
