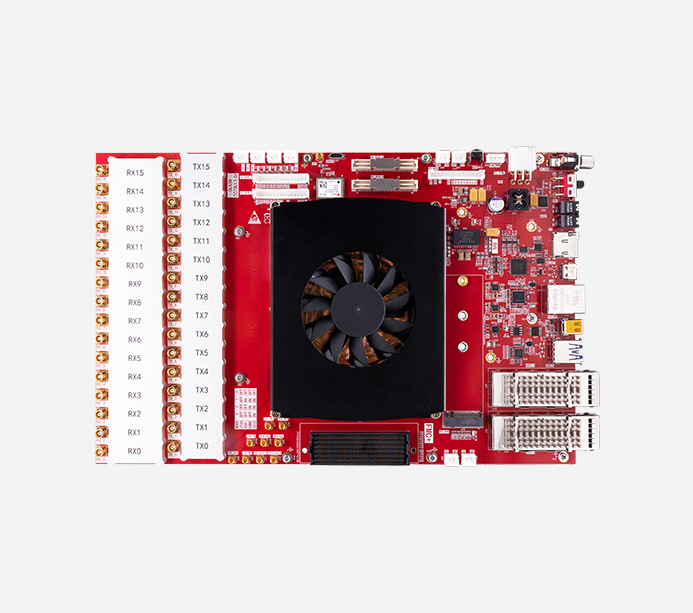

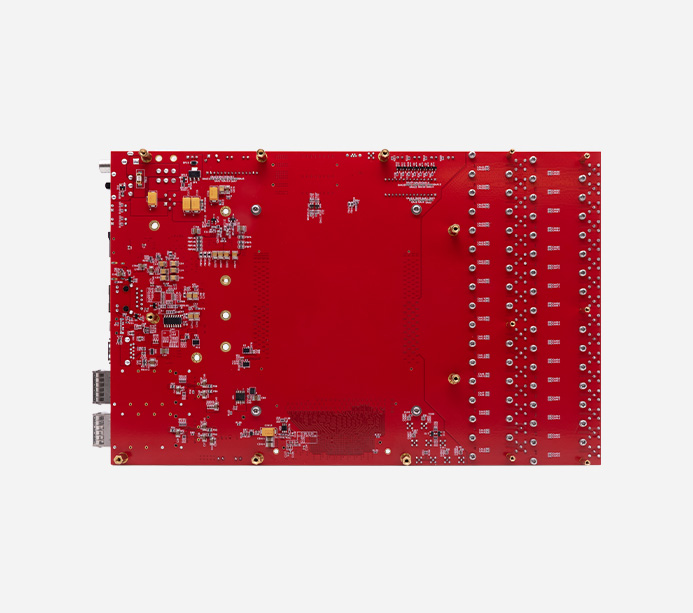

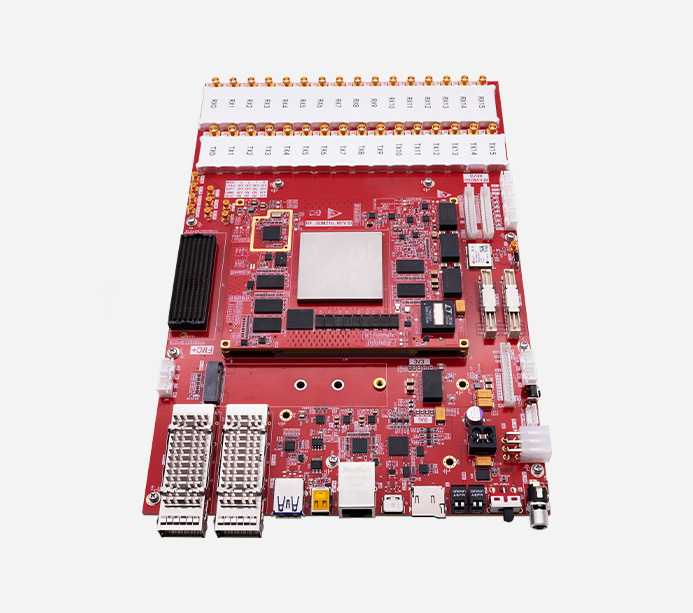

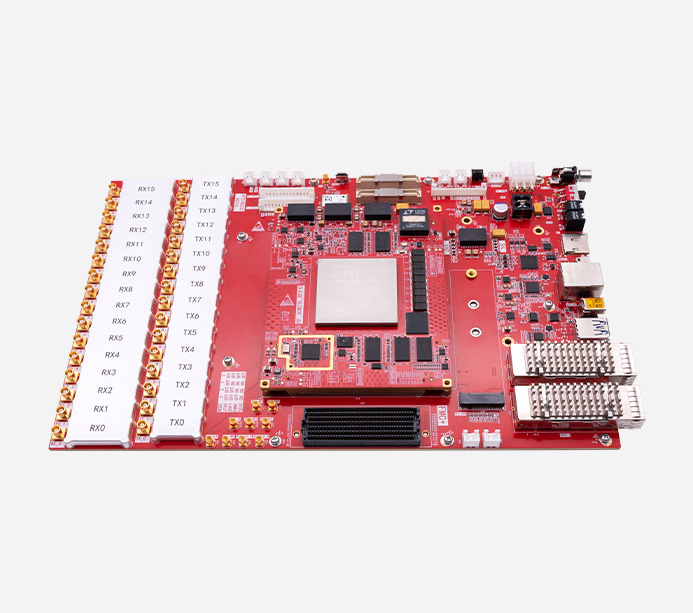

自適應射頻無線電開發平臺 Zynq UltraScale+ RFSoC FPGA 開發板 XCZU49DR 雷達通信

    XCZU49DR

    • 產品型號

      AXRF49
    • 價格

      ¥148000.00

    產品推薦


    垂直行業解決方案板卡

    自適應射頻無線電開發平臺

    AXRF49 采用 AMD 公司的 RFSoC Gen3 系列 ZU49DR 主芯片,支持 16 路14 位 RF-ADC 輸入,最大采樣率可達 2.5GSPS,16 路 14 位 RF-DAC 輸出,最高采樣率可達 9.85GSPS

    • ·930K

      Logic Cells

    • ·425K

      LUTs

    • ·4272

      DSP Slices

    • ·9.85GSPS

      16 路 14bit DAC

    • ·2.5GSPS

      16 路 14bit ADC

    • ·2x 100G 光口

      高速數據傳輸性能

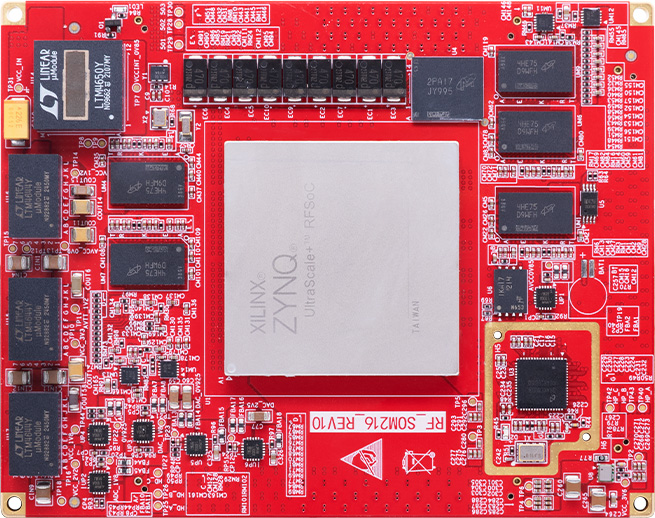

    核心板硬件架構

    面向單芯片無線電的完整 SoC

    芯片采用 ?Zynq UltraScale+ XCZU49DR FPGA? 芯片,集成 Quad ARM Cortex-A53 和 Dual ARM Cortex-R5F 處理器,支持實時操作系統 (RTOS)與 Linux 并行運行?

    • ·5GB

      PS 端 DDR4 ECC

    • ·5GB

      PL 端 DDR4

    • ·128MB

      QSPI FLASH

    • ·8GB

      eMMC FLASH

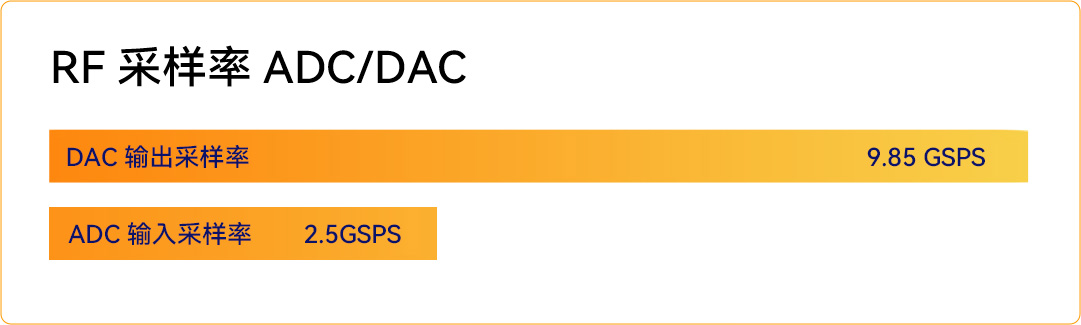

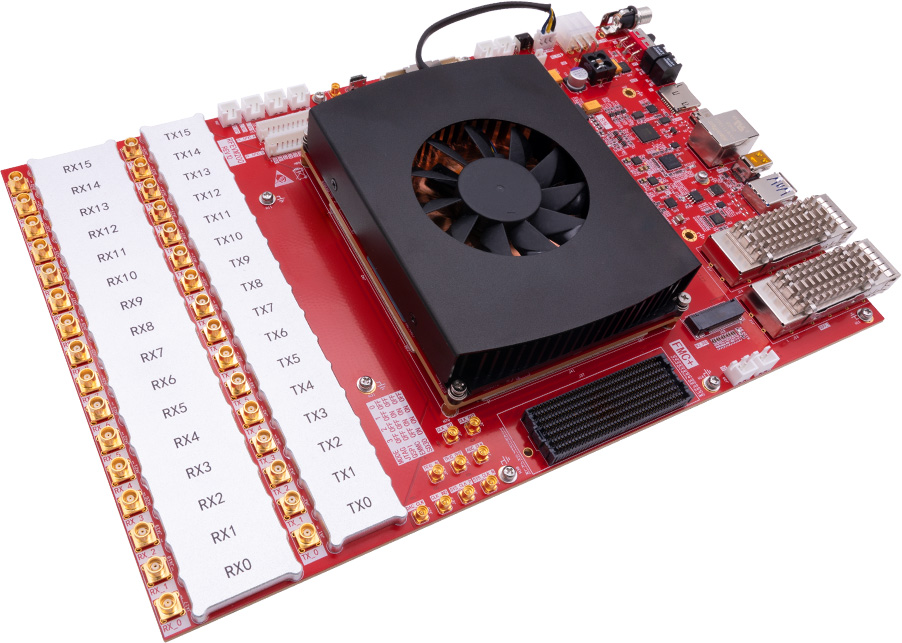

    高性能高 RF 采樣率 ADC/DAC

    滿足更大的系統應用需求

    AXRF49 支持 16 路 14 位 ADC 2.5GSPS 輸入,16 路 14 位 DAC 9.85GSPS 輸出,單端信號輸入輸出,通過巴倫器件進行差分單端互轉功能,完成對數據的發送和接收,并且 VCM 信號也引出至 TP,方便用戶調節共模電壓



    單芯片自適應射頻平臺

    面向單芯片無線電的完整 SoC

    AXRF49 是一個功能強大的單芯片適應性無線電平臺,可提供高達 6GHz 的直接射頻采樣,具有多元素處理系統: FPGA、實時雙核 ARM 和四核 ARM,能夠采樣和處理射頻信號


    主要特性:
    01.自適應單芯片無線電平臺
    02.將射頻設計轉移到數字領域
    03.針對不同需求和新興標準的可編程邏輯
    04.與分立解決方案相比,減少 PCB 面積
    05.面向未來的綜合解決方案
    06.擴展毫米波接口和多頻段支持
    07.頻段覆蓋 6GHz 以下,射頻直接采樣模式
    08.支持 1x~40x 的插值/抽取系數
    09.板載 M.2 高速硬盤接口
    10.提供 FMC+ 擴展能力

    2 路 100G 光纖接口

    高帶寬+低延遲+多協議融合

    • ·超高帶寬能力

    • ·低延遲傳輸

    • ·長距離傳輸

    • ·抗干擾性強

    • ·多協議兼容

    • ·未來可升級性

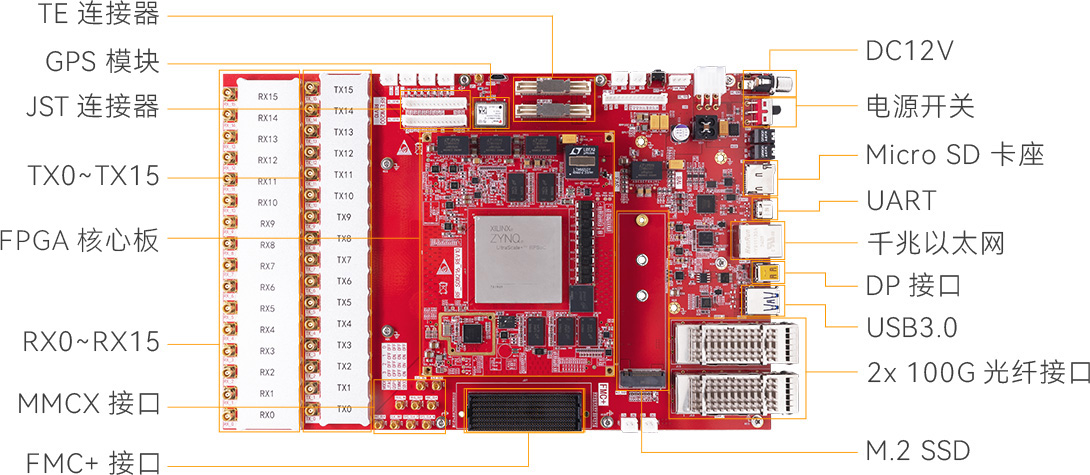

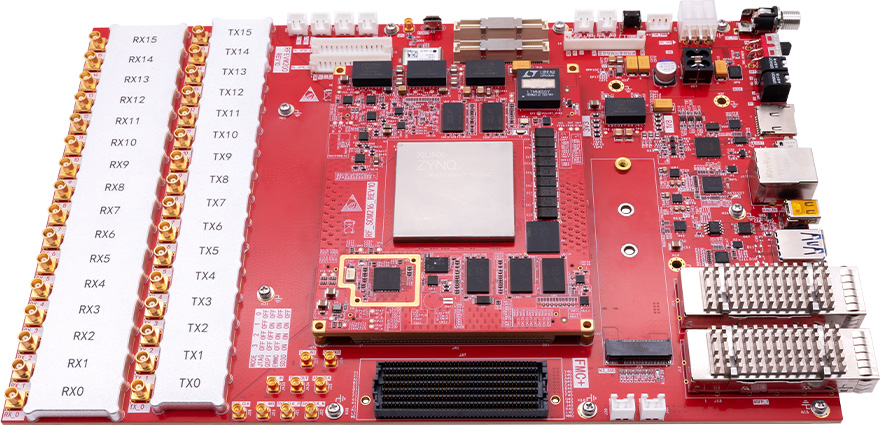

    功能接口

    ·核心板



    *點擊上方圖片查看核心板詳情>>

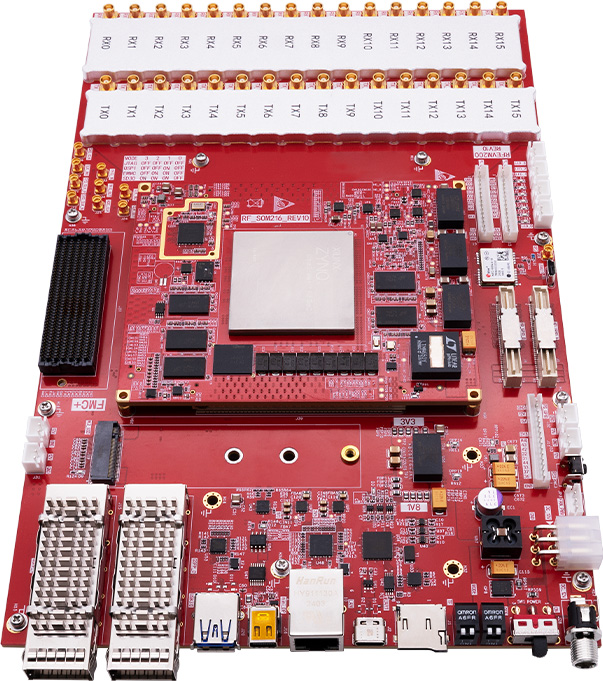

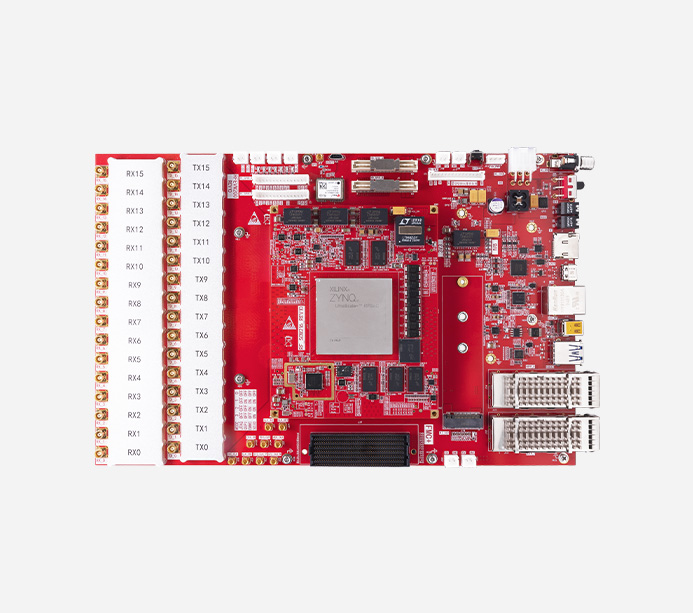

    ·開發板


    產品參數


    核心板主要參數

    核心板

    ACRF49

    FPGA 型號

    XCZU49DR-2FFVF1760

    內核 CPU

    Quad-core ARM Cortex-A53
    Dual-core ARM Cortex-R5F

    內存

    PS 端 DDR4 5GB ECC
    PL 端 DDR4 5GB

    QSPI Flash

    128MB

    eMMC Flash

    8GB

    14 bit 2.5GSPS RF-ADC

    16

    14 bit 9.85GSPS RF-DAC

    16

    Decimation/ interpolation

    1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x

    GTY / GTR

    PL 端 GTY 16x/PS 端 GTR 4x

    System Logic Cell

    930K

    CLB LUTs

    425K

    Max.Dist.RAM

    13.0Mb

    Total Block RAM

    38.0Mb

    UltraRAM

    22.5Mb

    DSP Slices

    4272

    功能和接口

    光纖接口

    2 路 QSFP28 光纖接口,支持100G和40G模式

    顯示接口

    1 路miniDP接口,用于外接顯示設備

    M.2 接口

    1 路標準 NVME M.2 接口,接 M.2 SSD 固態硬盤(需要用戶購買)

    USB3.0 接口

    1 路 USB3.0 接口,用于連接外部的 USB 外設

    千兆以太網接口

    1 路千兆以太網接口,和電腦或其它網絡設備進行以太網數據交換

    調試接口

    Type-C 標準的 JTAG&UART 接口,用于 FPGA 程序的下載和調試

    GPS

    載板配有GPS模塊NEO-M8N,具有卓越的定位精度和靈敏度

    FMC+接口

    1個FMC+的擴展口,可以外接ALINX或者其他的FMC/FMC+模塊

    EEPROM

    1 片 IIC 接口的 EEPROM AT24CM01

    SD 卡座

    1 路 Micro SD 卡座,支持 SD 模式和 SPI 模式

    RTC 實時時鐘

    1 路內置的 RTC 實時時鐘

    LED 燈

    4 個用戶 LED 燈

    按鍵

    1 個復位按鍵

    擴展 IO

    1 個 FMC+ 接口,提供 8 組 32.75G 的 GTY 和 130 個 Os
    2 個高速 GPIO 擴展接口,提供 48 個 PLIOs
    2 個低速 GPIO 擴展接口,提供 15 個 PLIOS
    1 個 MIO 擴展接口,提供 8 個 PSMIOs

    電源參數

    輸入電壓

    +12V 電壓輸入

    包裝清單

    FPGA 開發板

    1臺

    SMA 直通電纜

    1條

    MCX-SMA 射頻線

    1條

    MMCX-SMA 射頻線

    1條

    電源

    1個

    USB3.0 調試線纜

    1條

    讀卡器

    1根

    TF卡

    1個

    網線

    1 個

    資料 CD

    1個

    結構尺寸

    尺寸大小

    核心板 115mmx85mm,擴展板 254mmx180.34mm




    核心板結構尺寸圖

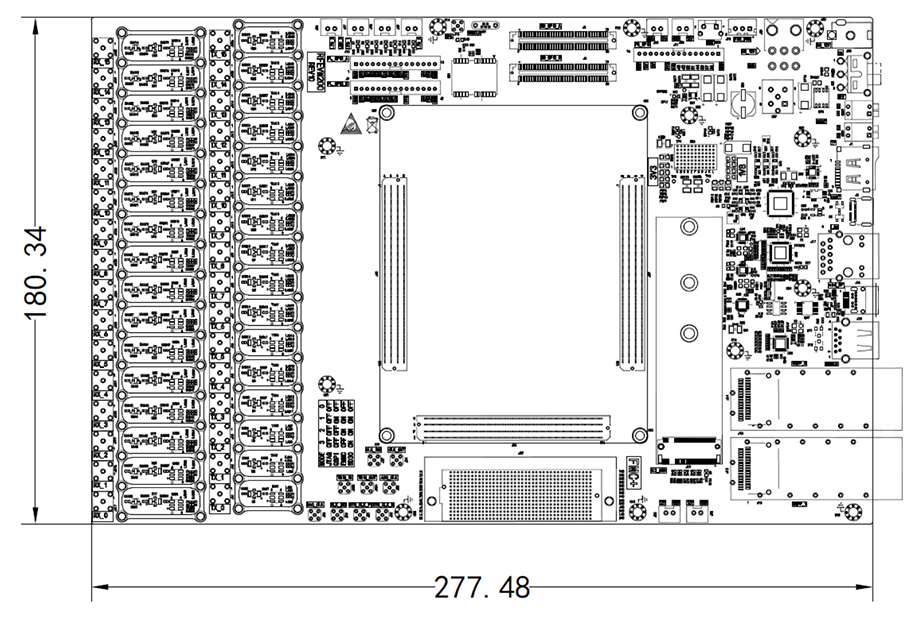

    擴展板結構尺寸圖

    應用領域


    5G 及 LTE 無線技術

    通過 Zynq RFSoC,無線基礎設施制造商可實現顯著的占板面積及功耗減少,這對 Massive MIMO 部署至關重要。



    遠程 PHY 支持有線電視接入

    Zynq UltraScale+ RFSoC 可幫助有線電視接入多服務運營商 (MSO) 通過遠程 PHY 節點將 PHY層處理移至離家更近的地方,從而可提高網絡容量。





    相控陣雷達/數字陣雷達

    作為面向可擴展、多功能、相控陣雷達的單芯片 TRX 解決方案,Zynq UltraScale+ RFSoC 能夠在預警場景下實現低時延收發,獲得最佳響應時間。



    測試與測量

    設計人員可通過在 Zynq UltraScale+ RFSoC 中使用直接 RF 采樣、高靈活、可重構邏輯及軟件可編程性,為信號生成和信號分析構建高速度的多功能儀器。





    衛星通信

    設計人員可通過在 Zynq UltraScale+ RFSoC 中使用直接 RF 采樣、高靈活、可重構邏輯及軟件可編程性,為信號生成和信號分析構建高速度的多功能儀器。



    所有出售產品主體保修期為 12 個月,其中 FPGA 芯片、液晶屏為易損件,不在保修范圍內。


    所有配件及贈品不在保修范圍內。
